SSD直接连接到GPU,英伟达终于出手了
来源:内容由半导体行业观察(ID:icbank) 综合自theregister和tomshardware ,谢谢。

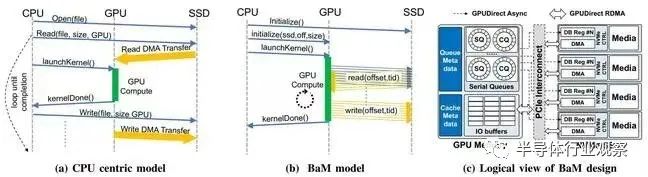

论文中的图表比较了传统的以 CPU 为中心的存储访问方法 (a) 与 GPU 主导的 BaM 方法 (b) 以及所述 GPU 将如何物理连接到存储设备 (c)。
研究人员使用现成的 GPU 和 NVMe SSD 测试了一个由 Linux 驱动的原型 BaM 系统,以证明它是当今让主机处理器指挥一切的方法的可行替代方案。我们被告知,可以并行化存储访问,消除同步障碍,更有效地使用 I/O 带宽来提高应用程序性能。
“以 CPU 为中心的策略会导致过多的 CPU-GPU 同步开销和/或 I/O 流量放大,从而减少具有细粒度数据相关访问模式(如图形和数据分析、推荐系统和图形)的新兴应用程序的有效存储带宽神经网络,”研究人员在论文中说。
借助软件缓存,BaM 不依赖于虚拟内存地址转换,因此不会遭受诸如 TLB 未命中之类的序列化事件的影响,”包括 Nvidia 首席科学家、曾领导斯坦福大学计算机科学系的 Bill Dally 在内的作者指出。
“BaM 在 GPU 内存中提供了一个高并发 NVMe 提交/完成队列的用户级库,使按需访问未从软件缓存中丢失的 GPU 线程能够以高吞吐量方式进行存储访问,”他们继续说道。“这种用户级方法对每次存储访问产生的软件开销很小,并且支持高度的线程级并行性。”
该团队计划将他们的硬件和软件优化的细节开源给其他人来构建这样的系统。我们想起了 AMD 的 Radeon Solid State Graphics (SSG) 卡,它将闪存放置在 GPU 旁边。
*免责声明:本文由作者原创。文章内容系作者个人观点,半导体行业观察转载仅为了传达一种不同的观点,不代表半导体行业观察对该观点赞同或支持,如果有任何异议,欢迎联系半导体行业观察。
今天是《半导体行业观察》为您分享的第2981内容,欢迎关注。
