浴火重生！Wolfspeed携第五代SiC强势回归

作为全球最早投入碳化硅（SiC）技术研发并推动其商业化应用的先行者之一，Wolfspeed 自上世纪80年代起便深耕SiC材料与器件技术。其前身科锐（Cree）曾以 SiC 大功率 LED 点亮 2008 年北京奥运会“鸟巢”与“水立方”等标志性舞台。此后，Wolfspeed 毅然将战略重心全面聚焦于功率半导体，成为全球首批推出商业化 SiC MOSFET 的领军企业。

然而，在过去的一产业周期中，由于产能前瞻性投资超前于全球电动车及新能源市场的短期放缓，Wolfspeed曾遭遇严重的财务与债务压力，引发外界瞩目。

面对市场波动与质疑，Wolfspeed 在近日的「新一代碳化硅MOSFET技术媒体发布会」上释放了强烈的复苏信号：通过深度债务重组、管理层全面重塑以及18个月迭代两代的硬核技术爆发，这家碳化硅巨头正向业界宣告其强势回归。

财务重组与管理重塑：走出阴霾，浴火重生


Wolfspeed大中华区总裁 于代辉

过去一段时间，由于产能投资超前于全球汽车及新能源市场的短期放缓，Wolfspeed曾面临较大的财务与债务压力。在本次发布会上，新任大中华区总裁于代辉先生直面外界关切，明确表示公司已通过系列果断举措“浴火重生”。

首先，Wolfspeed的财务状况已实现根本性好转。具体表现为，Wolfspeed顺利完成债务重组，成功化解了70%的债务，并将年利息降低了60%。部分债权人已转为公司股东。目前公司手持12亿美元现金，抗风险能力与持续运营能力得到根本性保障。于代辉表示，随着需求恢复和产能利用率提升，Wolfspeed不仅有信心走出困境，也有能力重新进入增长轨道。

值得关注的是，AI正在成为Wolfspeed新的增长驱动力。于代辉透露，Wolfspeed在AI相关业务上已连续两个季度保持较快增长，其中上一季度增长约30%，此前一个季度增长约50%。于代辉表示，公司位于美国纽约州的工厂仍具备较大产能余量，可以支撑当前数倍销售规模的增长需求。

其次，为了将公司战略从“技术导向”全面升级为“客户与市场导向”，Wolfspeed 在过去半年至一年内对全球及本土管理层进行了深度调整：

新任CEO Robert Feurle已到任约一年，拥有功率半导体领域丰富管理经验；CFO Gregor van Issum曾在欧洲工业半导体企业任职，并具备处理复杂财务问题的经验；COO Dave Emerson则是Wolfspeed早期管理团队成员，近年来重新回归，负责生产管理和精益运营。

此外，公司还在法务、企业传播、市场和商业管理等岗位进行了多项高管任命。于代辉表示，这些变化意味着Wolfspeed在市场策略、客户导向、运营效率和战略执行层面发生了明显调整。

但与此同时，Wolfspeed并未改变其技术根基。公司CTO、核心研发团队以及多位长期深耕SiC技术的专家仍然留在公司。其中，Wolfspeed创始团队成员之一John Edmond自1987年起便参与SiC技术研究，至今仍是公司重要技术代表人物。


Wolfspeed汽车产品市场高级总监 Jonathan Liao

可以看出，新的Wolfspeed正在形成一种组合：一方面保留长期积累的材料、晶圆和器件技术基因，另一方面补强商业运营、客户响应、市场策略和精益管理能力。对于经历产业周期波动后的Wolfspeed而言，这种变化是其重塑外界信心的关键。

Wolfspeed对中国市场的看重也显而易见，大中华区战略升级为“在中国，为中国”。

于代辉表示，大中华区总裁这一职位此前在Wolfspeed并不存在，此次设立该岗位，不只是一次人事任命，更体现出Wolfspeed全球管理层对大中华区，尤其是中国市场的高度重视。于代辉表示，其职责不只是在中国扩大市场份额和业务规模，更重要的是推动更深入的本地化布局，与本土客户建立长期合作关系，并进一步拥抱中国本土供应链。用他的话说，Wolfspeed希望真正做到“在中国，为中国”。

18个月迭代两代技术：Gen 5 SiC MOSFET重磅登场

技术创新始终是Wolfspeed的核心护城河。公司在短短18个月内实现了两代技术的跨越式迭代（2025年3月推出第四代，2026年6月推出第五代），这一速度在跨国功率半导体行业中处于绝对领先地位。

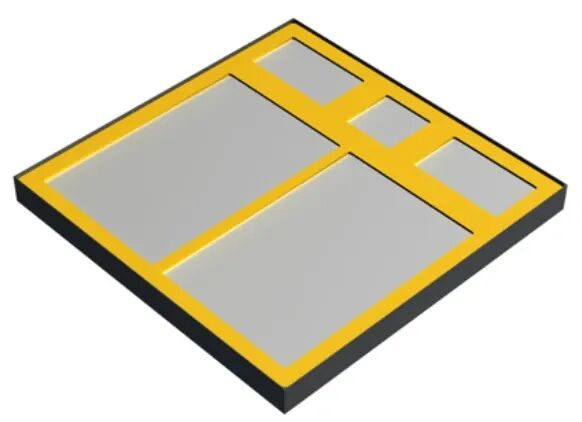

5x5 mm 1200V第五代 (Gen 5) MOSFET渲染图


Wolfspeed汽车产品市场高级总监Jonathan Liao指出，当前，全球汽车整车厂（OEM）与一级供应商（Tier 1）正面临来自政策法规、激烈的市场竞争以及消费者对里程/充电便利性期待的多维压力。行业向前推进存在三大现实阻碍：

l 成本平衡难题：尤其在海外，电动车由于电池与功率电子系统溢价，成本仍高于传统燃油车。行业急需在不牺牲性能的前提下，通过系统升级压降整体成本。

l 高压化带来的安全拷问：随着国内汽车电压架构从400V、800V向1000V甚至更高演进，集成密度不断跃升，电压余量（Margin）被急剧压缩，对功率器件的耐压稳定性提出了更苛刻的要求。

l 续航里程与重量的博弈：单纯靠加大电池容量来堆砌里程，会带来成本与整车重量的双重惩罚。提高动力总成系统效率、合理匹配电池容量才是最优解。

对此，Wolfspeed的第五代（Gen 5）碳化硅技术并非追求单一指标的提升，而是旨在帮客户缩小主驱逆变器体积与重量、释放整车空间、提升系统效率以削减最昂贵的电池成本。此外，Gen 5还将应用延伸至充电基础设施，以及利用固态断路器（SSCB）和高压电池断开方案取代传统易损且响应慢的机械断电器，重塑电源管理安全性。

在芯片定义之初，Jonathan Liao便向研发团队提出了近乎不可能完成的导通电阻性能指标。最终，研发团队通过元胞结构的极限优化等一系列的创新举措，交出了一份惊艳业界的答卷。

此次Gen 5技术的核心指标之一，是比导通电阻R_SP。比导通电阻可以理解为导通电阻按芯片面积标准化后的指标。它的重要性体现在三个方面：第一，R_SP越低，导通损耗越低，系统效率越高，发热也越少；第二，在同样芯片面积下，R_SP降低意味着器件可以承载更大电流，功率密度随之提升；第三，客户也可以选择使用更小芯片或更少芯片实现相同性能目标，从而降低系统成本。

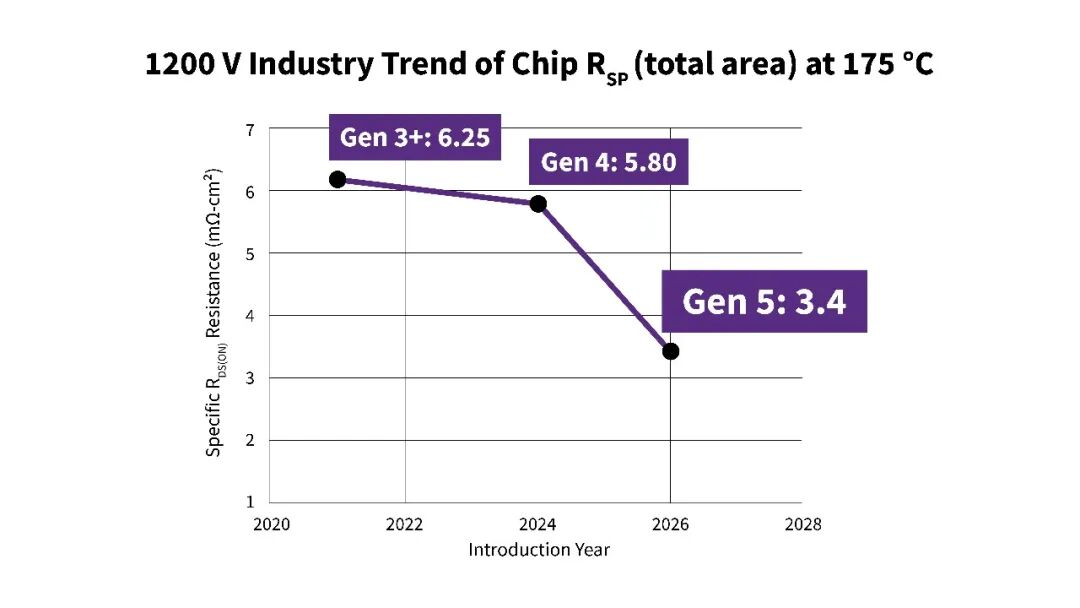

根据Wolfspeed披露，Gen 5 1200V器件在175℃下的芯片级比导通电阻R_SP达到3.4mΩ·cm²；750V器件在175℃下的芯片级R_SP达到2.0mΩ·cm²。相较市场上可获得的先进1200V方案，Gen 5的R_SP降低约27%；与Wolfspeed上一代Gen 4相比，则提升约41%。

这一参数改善带来的系统价值十分直接。Jonathan Liao举例称，如果客户原本使用10颗25mm²芯片并联实现某一目标性能，那么在采用Gen 5后，理论上可使用6颗芯片替代Gen 4的10颗芯片，从而显著降低碳化硅芯片成本。对于正在激烈竞争的中国800V电动车市场而言，这种效率与成本之间的平衡能力，正是下一代平台所需要的。

除了R_SP之外，Wolfspeed还重点强调了软恢复体二极管的重要性。在真实的汽车和工业运行中，真实系统中的硬关断二极管往往伴随着极高的电压尖峰与剧烈的震荡。Gen 5 进一步优化了体二极管的软恢复特性。从开关波形对比来看，Gen 5 不仅开关速度极快，且电压尖峰比竞品整整降低了约 100V，恢复时迅速归零。这极大地减少了损耗与电磁干扰（EMI），允许设计工程师在保证整车安全的前提下留下更小的电路余量，极大简化了系统设计。

与卓越电学性能相匹配的是其强悍的热管理表现。传统碳化硅器件的电阻值往往随温度升高而急剧恶化。而 Gen 5的导通电阻温度系数-温度曲线在25℃—200℃范围内表现出一致性与平坦度。器件不仅可以在180℃下长期运行，还具备200℃长期运行能力，并可在短时间内支持215℃运行。

全新推出的第五代SiC MOSFET 技术，主要面向下一代 1200V 和 750V 的汽车及工业应用。该技术在系统效率、功率密度以及热管理性能上实现了跨越式提升，旨在为电动汽车牵引逆变器、新能源发电及高密度工业电源注入新动能。

为什么坚持平面型？

在当前碳化硅技术路线讨论中，沟槽型、平面型、超结等结构常被拿来比较。针对Gen 5继续采用平面型的路线，于代辉给出了务实的商业解答：用户最终看重的是参数、性能、可靠性与一致性，而非结构本身。

于代辉表示，Wolfspeed第五代技术选择坚守平面工艺，基于两大硬核底气：第一个是创新空间远未到极限，研发团队评估证实，平面技术仍有巨大的性能提升潜力；第二，免去客户高昂的验证成本，行业内从 6 寸到 8 寸的 PCN（产品变更通知）切换是一个漫长且痛苦的过程，Wolfspeed已经率先和客户共同完成了这一磨合。继续采用平面工艺，能让客户在无需重新验证工艺的前提下，无缝享受代际性能红利。

Jonathan Liao也表示，在产品定义初期，团队设定的是明确的R_SP目标，而不是预设必须采用哪一种器件结构。也就是说，无论是沟槽、平面还是超结，只要能够达到目标性能，都是可讨论的技术路径。最终让团队感到惊喜的是，Wolfspeed通过平面型结构实现了Gen 5所需的性能突破。

当前 AI 芯片及电动车高压需求并发，半导体设备交期动辄长达 12 至 24 个月。采用全新的结构意味着需要重新等待漫长的设备周期。“在平面工艺上，我们所有的设备都是全面就绪的。”Jonathan Liao 表示，“Wolfspeed拥有全球目前产能最大、且100%纯8英寸的碳化硅器件晶圆厂。等Gen 5产品开发完成之后，如果这个礼拜客户与我们敲定投产计划，下一周我们就能直接在线上投产，那么最快一个月内就能实现爆发式的量产供给。”

垂直整合与2300+专利构筑的长期壁垒

在SiC产业链中，Wolfspeed反复强调的核心竞争力，是其从材料到晶圆、芯片、封装器件的垂直整合能力。

于代辉表示，Wolfspeed是全球少数能够覆盖完整SiC价值链的企业之一。这种模式带来的第一个优势，是更短的学习周期。当AI、汽车或工业客户对器件提出新的性能要求时，相关反馈可以迅速传导至材料、外延、芯片和封装团队，而不需要在不同供应商之间进行长链条沟通。

第二个优势，是更强的工艺和平台灵活性。由于Wolfspeed内部掌握材料与外延能力，因此可以根据不同器件需求选择和优化外延平台，从源头提升器件性能和可靠性。

第三个优势，是供应链安全。在SiC材料仍然是行业关键瓶颈之一的情况下，材料端能力决定了企业在产能扩张、质量控制和客户交付方面的确定性。Wolfspeed表示，公司在SiC材料用量方面仍处于全球领先位置，这也是其纵向整合模式的重要支撑。

此外，Wolfspeed还披露，公司已生产出首片300毫米SiC单晶晶圆。虽然300毫米SiC平台距离大规模产业化仍需经历较长过程，但这一进展代表了SiC材料尺寸升级和未来成本优化的重要方向。

除了IDM的商业模式，Wolfspeed还积累了深厚的专利护城河。截至2025年12月，Wolfspeed在碳化硅领域拥有超过2300项专利，覆盖材料、晶圆、器件、封装等多个环节。于代辉特别提到，即便在债务重组和财务压力较大的阶段，公司仍持续进行专利申请和技术研发，这反映出研发团队对公司长期技术路线的信心并未动摇。

结语

从1987年开启碳化硅研究至今，Wolfspeed 已在宽禁带半导体领域深耕近40年。本次发布会不仅是一次新技术的发布，更是Wolfspeed 迈向新时代、重塑商业信心的宣言。凭借雄厚的财务新起点、精锐的高管阵容、无可比拟的垂直整合供应链以及 Gen 5 技术带来的性能跨越，全新的 Wolfspeed 正以更加开放和本土化的姿态，与中国及全球的客户和合作伙伴并肩前行。
