800V HVDC商用元年：国产MCU破解AIDC供电转型难题

算力的尽头是电力。

当英伟达Rubin GPU功耗锁定2.3千瓦、下一代Vermeer迈向5千瓦以上时，AI数据中心的供电挑战已从芯片延伸至整个电力基础设施的重新定义。一台AI服务器机柜的功耗正从数十千瓦级向兆瓦级迈进，传统供电架构正遭遇前所未有的效率与功率密度瓶颈。

在这场由AI算力驱动的供电范式迁移中，芯片供应商正扮演着从被动跟随到主动定义的关键角色。

6月3日，在2026上海SNEC国际太阳能光伏与智慧能源展会上，兆易创新集中展出多款基于GD系列主控芯片的标杆电源方案，依托自研MCU、模拟信号链、存储全品类产品，实现从分布式光伏到算力数据中心用电侧全链条技术落地。



半导体行业观察受邀到展位现场进行参观，兆易创新MCU事业部资深市场经理Jeff Cui，立足行业变革痛点与产品落地实践，向笔者深度解读了兆易创新在AIDC及全域数字能源赛道的技术布局与商业化思路，充分展现了其作为数字能源全域解决方案服务商的深厚技术实力。

GPU功耗三级跳，推动供电架构加速跃迁

AI数据中心的供电架构变革，并非渐进式优化，而是一场被迫加速的系统性重构。

从英伟达历代GPU的功耗演变轨迹来看，变化趋势清晰可辨：从H100到Blackwell，再到Rubin，单芯片功耗已从数百瓦跃升至超过1.2千瓦，Rubin整卡热设计功耗更是高达2.3千瓦，而下一代Vermeer预计将站上5千瓦以上。更值得关注的是，单机柜功率密度从2024年的约60千瓦、到2025年已攀升至200千瓦，预计2027年“标准机架”目标将指向600千瓦——功率密度三年内增长十倍，这意味着传统的48V母线、风冷散热和UPS供电等经典架构几乎触及物理极限。

“在此趋势下，供电架构的演进方向也逐步清晰——以HVDC（高压直流）和SST（固态变压器）为代表的新一代供电架构正在加速走向前台。”Jeff Cui表示，与主流UPS供电的多次AC-DC变换不同，HVDC架构将交流电直接升压至800V直流，有效减少多级电能变换中的效率损耗，同时抬升母线电压大幅降低线缆电流。在业界实测中，800V HVDC相较传统UPS约92%的效率水平，整体能效可提升至97%以上。这对一座拥有数十万颗GPU的超大规模数据中心而言，意味着每年数以亿计的电费差异。

英伟达在2025年OCP峰会上正式发布800V HVDC电源架构并发布技术白皮书，微软、谷歌等云计算巨头也在加速引入直流供电体系。而在中国市场，字节跳动已在今年年初宣布首次大规模引入800V HVDC方案，国内东数西算工程中新建大型AIDC，已逐步将800V供电纳入硬性要求。2026年，一度被业内视作800V HVDC商用元年。

与此同时，为应对更高功率密度的供电需求，部分领先企业已经开始研发支持±400V和800V输出的1MW HVDC电源系统，进一步拉高了行业技术天花板。

供电架构的跃迁并非仅是变压器和配电柜的更替，而是一场涉及整个电源控制链条的重构。更高电压、更高功率密度、更复杂的拓扑结构，对核心控制器件MCU提出了前所未有的挑战，不仅需要更高的主频和算力来支撑复杂的电源控制算法，还需要更丰富灵活的外设资源来适配多种新型拓扑结构的实时控制需求。

这正是兆易创新GD32G5系列MCU切入行业变革切入点的技术逻辑。

一颗MCU“跨界”突围，打造AIDC电源控制标杆主控

作为兆易创新专门面向数字电源和功率控制场景量身打造的高性能MCU系列，GD32G5采用Arm Cortex-M33内核，主频高达216MHz，配备高级DSP硬件加速器与单精度浮点单元，支持硬件FFT和三角函数加速，是本次AIDC全系列方案的核心硬件基座，也是10kW维也纳PFC、12kW OCP、7kW直流桩等标杆方案的主控芯片。

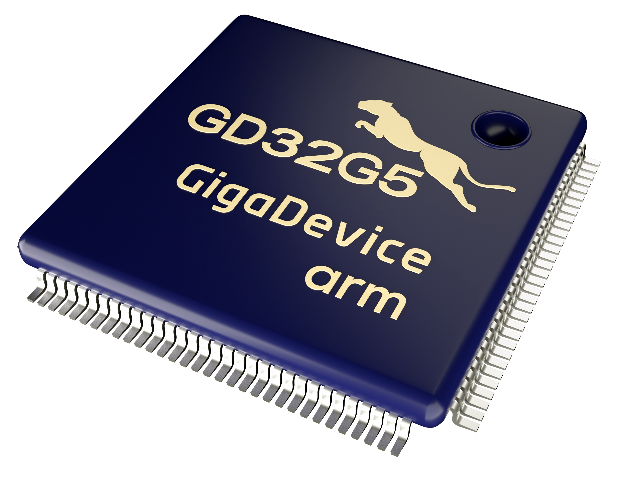

GD32G5 MCU

在采访中，Jeff Cui从算力、外设、安全、封装四大维度拆解了该产品的差异化优势：

高主频与充沛算力：芯片内置硬件FPU浮点、FFT、硬件三角函数加速器（TMU），PFC、LLC 等电源拓扑所需复杂数学运算由硬件完成，大幅缩短控制周期，支撑电源实现更高开关频率；片上配备512KB双Bank Flash+128KB SRAM，32KB零等待TCM内存，满足大参数控制算法存储需求。

丰富的Timer资源：在AIDC场景下，除了功率等级提升，GPU的另一个特点是负载电流波动极大、电流动态响应要求极高，可能在很短时间内从零安培拉到数百安培。GD32G5的多路高精度定时器可以支持多相交错并联架构，甚至包括电流型LLC等先进拓扑，从而提升系统效率、优化电源输出纹波和谐波，满足GPU对瞬时大电流动态响应的苛刻要求。

支持在线OTA升级：对于OTA在线升级和信息安全的需求，GD32G5 MCU支持双Bank FLASH分区在线升级，升级时设备无需停机，不影响业务正常运行。同时，芯片原生内置安全加密模块，满足AIDC日趋严苛的功能安全与信息安全规范，符合IEC61508 SIL2安全认证标准，为后续功率控制的安全等级提升奠定了坚实基础。

超小封装：随着功率密度日益提升，器件的封装尺寸直接影响电源模块的功率密度指标。GD32G5提供了BGA64和WLCSP81等多种超小型封装方案，助力电源系统进一步压缩体积，适配AIDC电源砖小型化、高密度发展趋势，帮助电源厂商提升整机功率密度。

这几点优势恰好击中了AIDC电源场景的几大核心痛点，系统性地回应了AI数据中心对供电架构“更高、更快、更小、更安全”的演进诉求，为AIDC迈向下一代供电基础设施提供了坚实可控的技术支撑。

“这颗芯片还有一个很有意思的现象——GD32G5系列MCU最初研发瞄准的是数字电源和功率控制设计的，但凭借高算力、丰富定时器、小型封装等特性优势逐渐拓宽了产品应用边界，陆续在光模块、工业伺服电机、机器人灵巧手等多个领域都打开了市场。” Jeff Cui指出，“电源和电机控制硬件设计逻辑相近，再叠加下游行业小型化、数字化的改造需求，这颗芯片成了跨界放量的幸运儿，预计2026年出货量将迎来高速增长。”

成套AIDC电源方案落地，以数字化重构服务器电源产业链

如果说AI芯片功耗谱系是面向未来的远景，那么12kW OCP电源便是当下供应链中最为紧迫的现实需求。

“行业2025到今年上半年主流的GPU配套电源是5.5kW，但从今年下半年开始，12kW OCP将进入2到3年的黄金窗口期。”Jeff Cui对市场节奏的判断与行业趋势高度吻合。

据市场分析机构数据，随着GB200系列放量出货，5.5kW电源已开始大规模部署，8至12kW更高功率电源有望伴随下一代Rubin GPU进入市场。

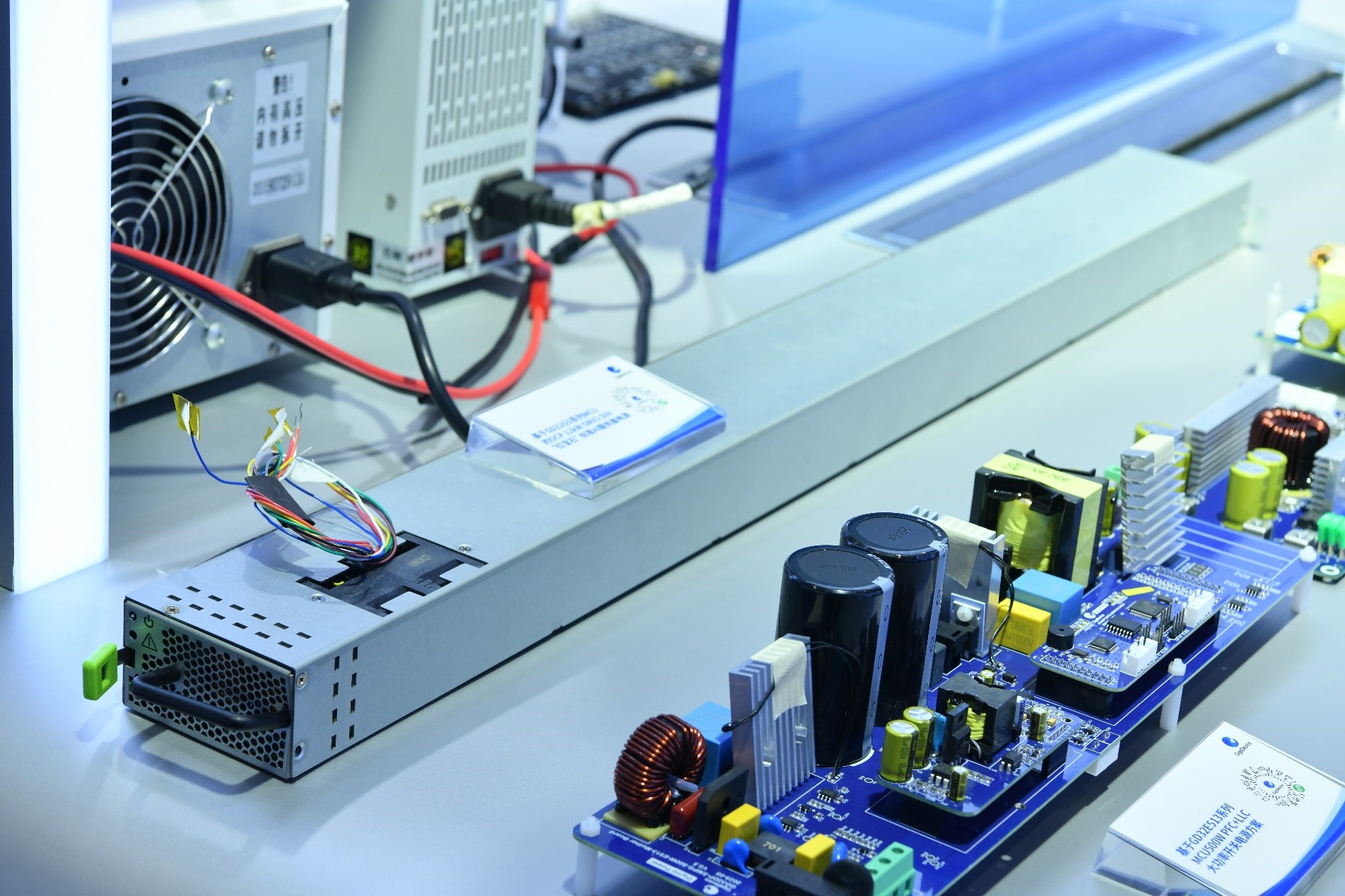

左上：基于GD32G5系列MCU的OCP 12kW服务器电源方案

从性能指标来看，12kW OCP的难度远非简单的功率叠加。首先，超高功率密度要求电源模块在有限体积内处理更高功率，实现这一目标需要采用多相交错技术，以降低纹波和谐波；其次，氮化镓、碳化硅等第三代功率半导体的渗透要求控制芯片在更高开关频率下仍保持精准和稳定。兆易创新的12kW OCP方案采用两颗GD32G5 MCU分工协作，一颗负责前级图腾柱PFC控制，一颗管控后级全桥LLC，有效支撑了这一高功率等级电源产品的稳定运行。

另外，兆易创新还推出了应用于二次电源侧的多相Buck方案。众所周知，传统二次电源长期以模拟方案为主，硬件定型后参数无法修改，服务器电源标准迭代时需要重新改板开模，研发周期动辄数月；现在兆易创新推出全数字化多相Buck方案，仅通过软件修改代码参数即可快速适配不同电源规格，原生支持OTA远程升级、信息安全管控能力，具备灵活性更强、迭代更快速的优点，极大地缩短了开发和量产周期。

此外，10kW三相维也纳PFC方案也是兆易创新本次展出的重磅新品。Jeff Cui在采访中特别谈及该方案的独特价值：“三相维也纳PFC原本用在直流充电桩里，为的是把三相交流电变成高压直流给车充电。而在HVDC架构下，系统同样需要把交流电变成±400V或800V的高压直流母线。这两个以前不同行业的需求，在三相维也纳拓扑中实现了交汇。”

这款基于GD32G5系列MCU的方案在性能参数上也体现出较强的竞争优势：满载电流总谐波畸变率（THDi）低至1.303%，满载功率因数（PF）高达0.999，既可服务新能源汽车直流充电桩客户，也能直接适配AIDC HVDC前端整流场景，实现同一方案跨两个用电侧赛道的复用。

据透露，兆易创新上述多项AIDC电源方案已与多家行业头部电源厂商进入深度合作阶段，部分项目已进入规模化量产阶段，市场反馈积极。

MCU+边缘AI落地电源安全，从被动保护走向前置预判

在MCU的算力底座之上，端侧AI成为数字能源智能化升级关键方向，光伏拉弧、电源过流、高压短路等故障的提前预警，是AIDC与光储系统降运维成本、规避设备烧毁的刚需。

对此，兆易创新正在尝试将端侧AI能力注入能源控制全流程。Jeff Cui强调：“现阶段边缘AI尚未在工业电源领域大规模商用，行业整体处在算法验证与产品预埋阶段，兆易创新同步布局两条技术落地路线，既适配低成本中小场景，也面向高阶智能电源需求。”

路线一：轻量化模型片上运行，无需外挂NPU。

此次展会上，基于GD32H7/GD32G5系列MCU的AI直流拉弧检测方案是该路线的一个典型样本。系统利用深度卷积神经网络实时识别电弧特征，在500k采样率下支持多达12路ADC通道的实时AI推理，模型仅占用1.7KB Flash空间，单次推理耗时不超过0.6毫秒，能够在直流拉弧发生前即完成预警。相比传统方案的故障发生后被动关断，AI方案实现了故障发生前的主动预判。

路线二：自研内置NPU的新一代MCU。此类MCU更多是面向高阶智能电源、大型储能BMS场景，用于承载更大体量AI算法

目前行业的主攻方向还是故障检测和故障预判，从被动保护转向主动防护，这也是未来AI在电源领域最有可能率先规模化落地的方向。”

据悉，兆易创新中央研究院已成立AI实验室，聚焦“MCU+边缘智能”的技术突破，在两条技术路径上进行同步布局，加速以AI技术推动能源控制技术革新。

结语

从光储充到AIDC，从模拟时代到数字智能，兆易创新的路径清晰而坚定——以不断进化的MCU为基石，支撑AI时代每一次从交流到直流的电能跃迁，用端侧AI赋予能源控制“从被动关断到主动预判”的感知智慧。

未来，随着12kW OCP加速放量、800V HVDC标准逐步落地、机器人灵巧手等跨界应用持续拓展，GD32G5系列MCU正以扎实的芯片性能与完整的数字能源生态，成为中国半导体赋能全球AI基础设施的一个新坐标。
