Rambus发力AIPC，推出客户端芯片组

正如Rambus大中华区总经理苏雷先生所说，凭借行业领先的芯片和IP产品，以及三十多年积累的技术经验，Rambus已然成为一家业界领先的Silicon IP和芯片提供商。

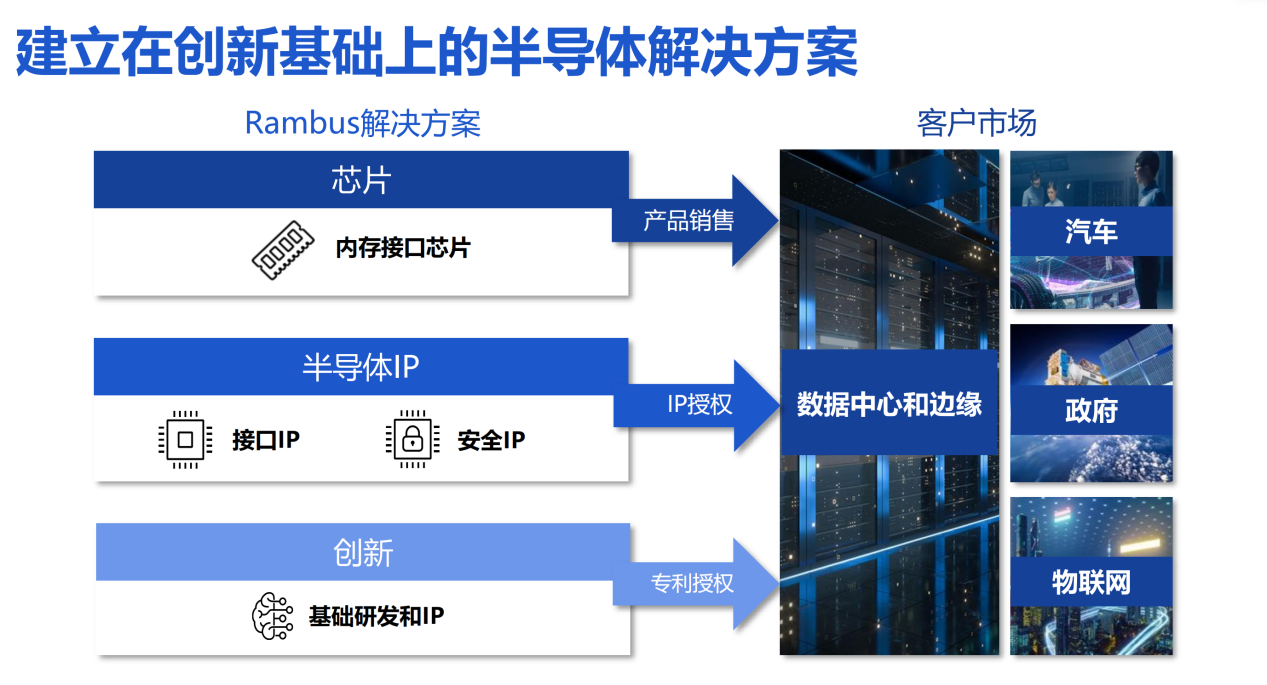

据介绍，以创新为基础，Rambus围绕基础技术研发、半导体IP和芯片方面打造极具方案。其中，在基础技术方面，Rambus开发了约2800项的专利；在半导体IP领域，Rambus提供了接口IP和安全IP两大品类；在芯片产品方面，Rambus面对DDR4和DDR5内存模块提供了除DRAM颗粒以外所有内存模块所需的芯片组。



在这些领先产品和技术的支撑下，Rambus在多个市场表现优越。尤其是近年来火热的数据中心市场，因为对高性能和安全性的技术或产品的需求最为迫切，这就使该市场成为了Rambus的重中之重，贡献了公司75%的营收。

“我们的芯片产品收入在过去五年的复合增长率也高达25%。2025年芯片产品收入更是创记录地达到了3.48亿美金。公司拥有充足的运营现金流，这也为我们的持续研发提供了保障，为新品的开发和技术的演进奠定了非常稳定的基石。”苏雷接着说。



数据中心里的Rambus

如大家所见，毋庸置疑，这些年的人工智能的火热，让芯片厂商如日中天，无论是做计算芯片、存储芯片，还是做互联芯片的厂商，都在这波浪潮中受益匪浅。那么Rambus的产品究竟在数据中心中处于什么位置？

面对这个问题，Rambus 内存接口芯片部门产品营销副总裁John Eble先生告诉半导体行业观察，这主要是公司在看到客户为了扩大内存带宽和容量，推动每个CPU内存通道物理连接内存条数量的持续增长，进而带给Rambus的机会。

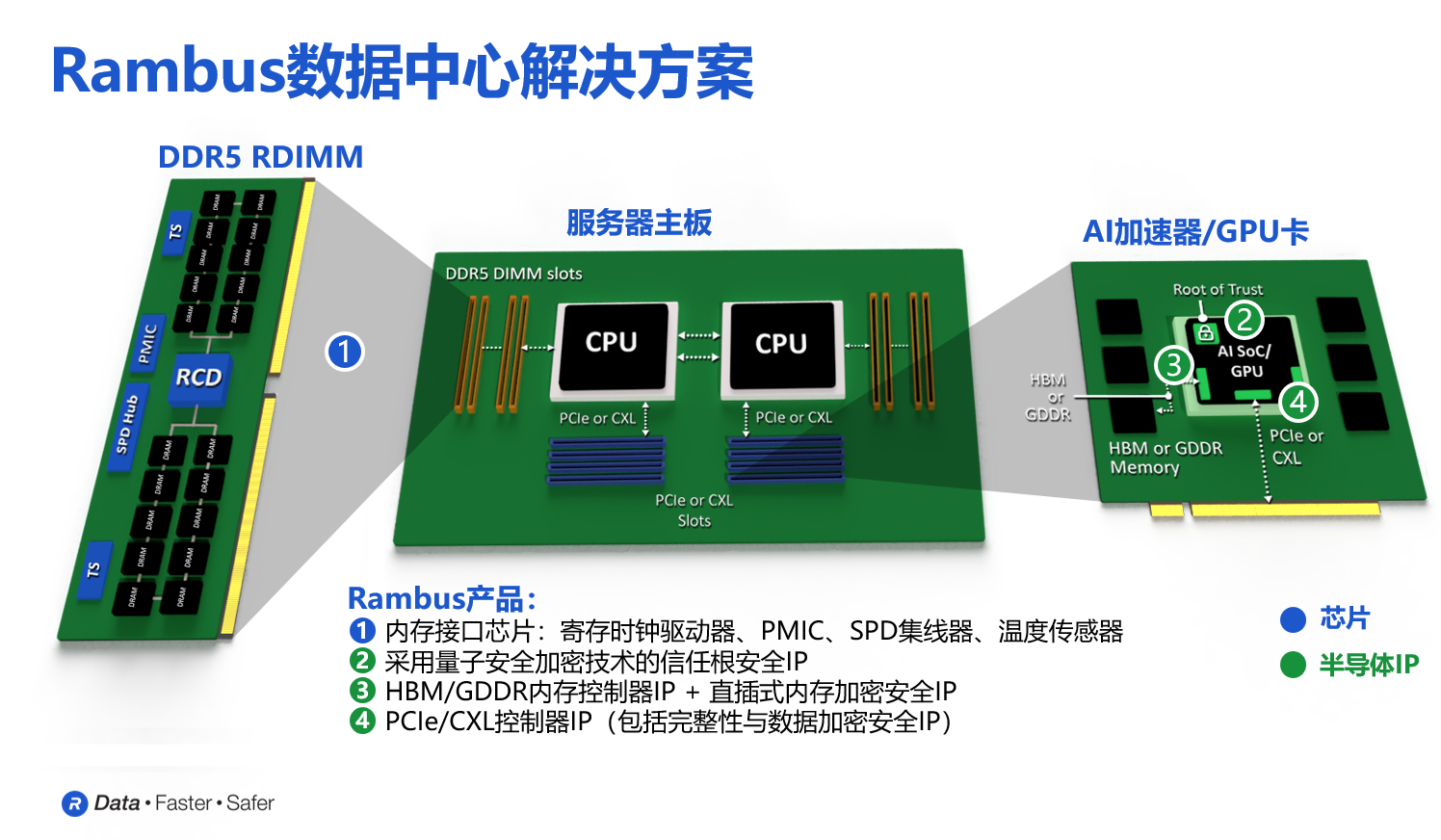

如下图所示，从左边开始，我们就能看到Rambus提供的全套DDR5 RDIMM芯片组。据介绍，这款芯片组由RCD、电源管理 IC（PMIC）、SPD Hub以及温度传感器共同组成，能够赋能高性能的 DDR5 服务器 RDIMM 内存条。

除了RDIMM服务器芯片组方案之外，Rambus还一直在持续扩展其在信号完整性（Signal Integrity）、电源管理（Power Management）和控制平面（Control Plane）器件方面的整体产品组合，以支持六种独特的行业标准内存架构，这些架构均采用了DDR5和LPDDR5技术。
这些内存架构能够完美地服务于计算市场的各个细分领域。针对广泛的服务器市场，Rambus还为RDIMM和MRDIMM提供了完整的解决方案。



再看上图右侧，则是定制化的加速器（Purpose-built Accelerator）。为了处理诸如AI训练和推理等特定的数据密集型工作负载，服务器中通常会集成这些加速器。

针对这些加速器芯片，Rambus提供了全套的半导体IP方案。这些IP能够确保芯片上的数据安全、保护运行中的数据（Data-in-Use），以及加速器与其他设备之间传输数据的安全。“此外，Rambus 还提供高性能内存IP，从而大幅提升加速器与其相连内存之间的数据传输效率。”John Eble表示。

在服务器市场高歌猛进的同时，Rambus团队发现，越来越多先进的生成式AI工作负载逐步转移到本地计算（即端侧/边缘端计算），这就催生了对能够为 PC 提供更高带宽、更低负载延迟和更大容量技术的需求。其核心技术要素在于提供一条能够让CPU与DRAM之间的接口持续扩展并允许更高带宽的演进路径。

有见及此，Rambus将其在服务器市场的积累，推向了AIPC等应用。

进军客户端市场

在谈到为何要押注客户端市场，John Eble首先指出，从技术层面回应道，随着客户端数据速率与服务器数据速率的同步提升，尤其是达到6400及更高水平时，无论是服务器还是客户端的设计，都必须解决信号完整性、抖动和时序裕度等问题。正因如此，让在服务器市场有了多年积累的Rambus可以面对客户端需求的市场游刃有余。

通过采用与数据中心一样稳健的设计流程，甚至沿用相同的IP模块以及半导体验证技术，Rambus能把服务器领域积累的专业知识应用到客户端，将有助于提升客户端领域的信号完整性、电源完整性，并推动更高速度的模块设计，从而真正实现高性能的AIPC。

其实早在去年的时候，Rambus就面向客户端芯片组推出了支持CUDIMM和CSODIMM的第一代产品CKD01，可以达到7200 MT/s。因应终端的需求，Rambus在近日推出了公司第二代客户端时钟驱动芯片（CKD）。据介绍，该芯片经过全新设计，数据传输速率最高可达9,600 MT/s（兆次传输/秒）。而在支持更高频率带宽的同时，能够有效将时钟抖动（Jitter）和功耗降至最低。



他表示，随着传输速率的提升，由于电源噪声诱发抖动、串扰（Crosstalk）以及信号衰减导致的抖动放大等效应，引入的抖动在单位位时间中所占的比例也随之增加。这使得在同步内存接口中满足时序裕量（Timing Budget）成为了一个真正的挑战。因此，从6,400 Mbps的速率开始，JEDEC 协会引入了“时钟驱动芯片（Clock Driver）”的概念，用以恢复时钟信号的振幅和时序保真度，并将其重新分配给内存条（DIMM）上的各个DRAM颗粒。

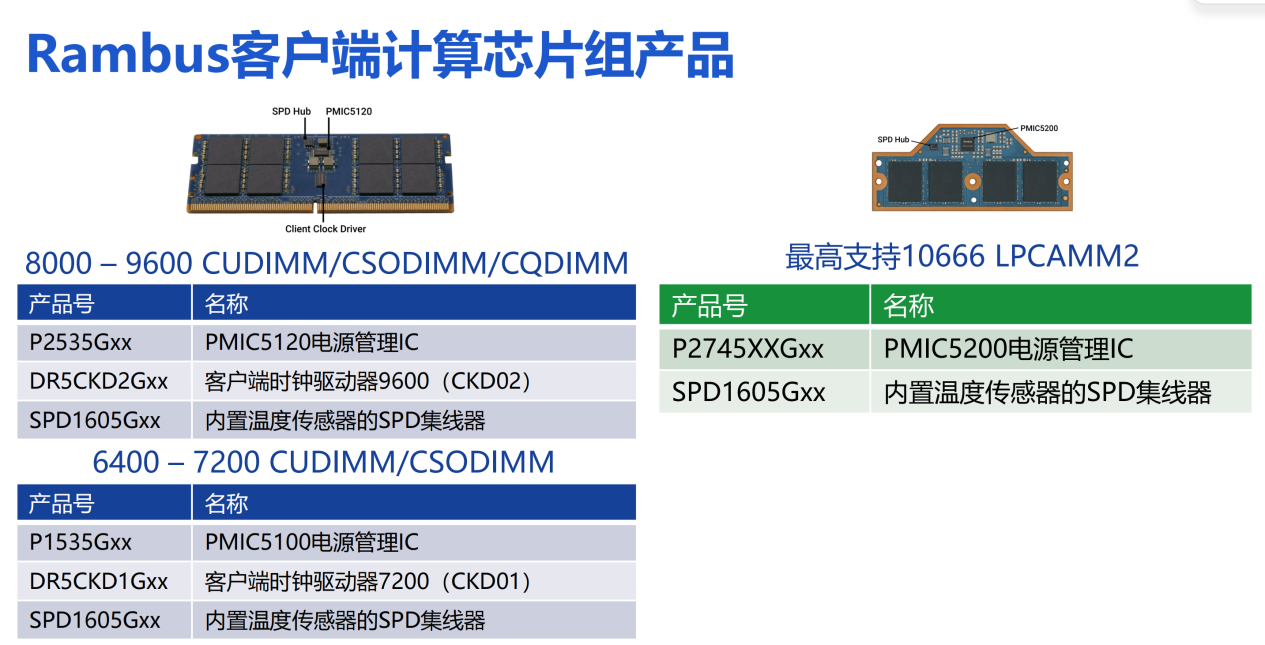

“这款全新器件与我们此前发布的PMIC 5120以及SPD Hub一起构成了完整的芯片组方案，再加上 DRAM 颗粒，从而共同赋能新一代的高带宽内存模块”，John Eble说。“CKD、PMIC 5120和SPD Hub是支撑利用DDR5内存，在CUDIMM、CSODIMM和LPCAMM2模块上实现速率从8,000 到9,600 MT/s跃升的关键”，John Eble强调。

据介绍，PMIC 5120针对这些未来模块的更高速度、更大容量以及由此产生的更高电流消耗进行了优化，同时优化了该负载区域内的精确度和转换效率；第二代CKD改善了时钟信号完整性和整体抖动；SPD Hub存储了非易失性配置信息，提供I2C和I3C双向实时与重新驱动功能，并且它还包含一个片上（集成在芯片上的）温度传感器。

“CKD、PMIC 5120和SPD Hub各自都具有高度的可配置性，用以支持广泛的性能和容量应用场景。”John Eble表示。

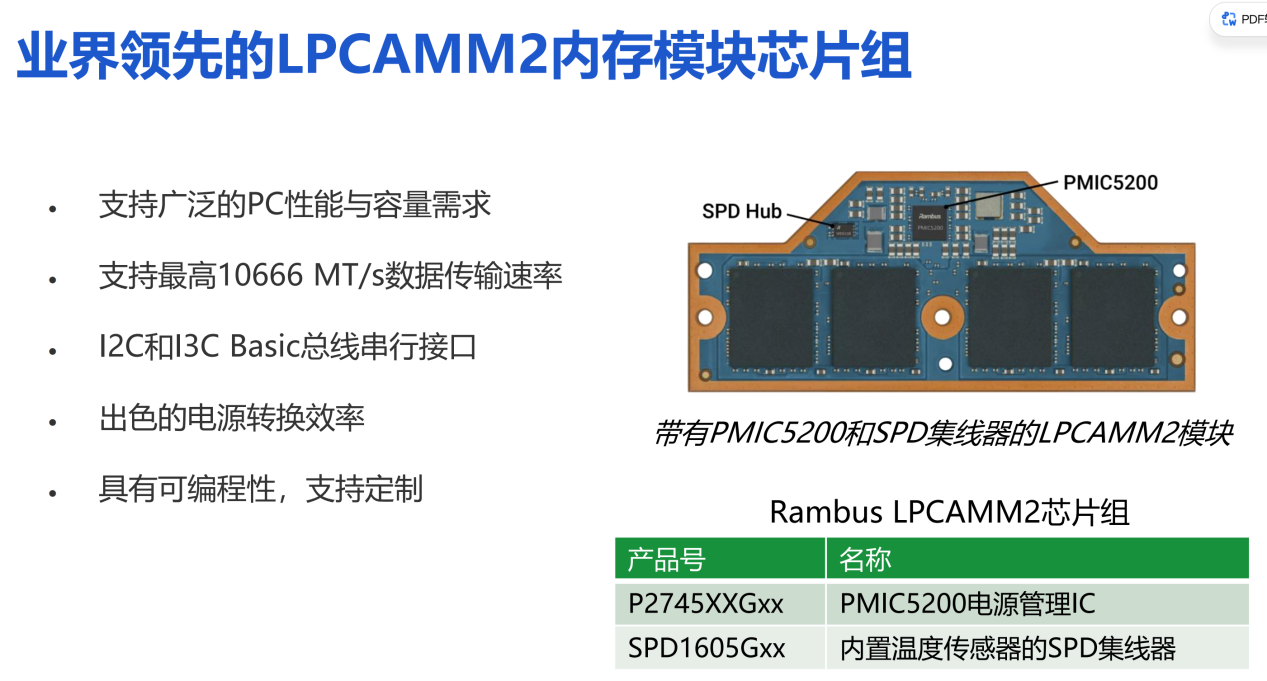

在持续升级这些领先芯片组的同时，Rambus还针对笔记本电脑领域正在转向使用LPDDR内存得趋势，提供应用在LPCAMM2模块芯片组。其中包括PMIC 5200，以及与带时钟缓冲的内存条（Clocked DIMMs）上所使用的相同的SPD Hub。 这些芯片通过边带接口（Sideband Interface）共同实现了一个高度可配置的模块，该模块可以支持由核心LPDDR5技术所赋能的广泛的性能和容量应用场景。据预计，这种模块架构及其组件芯片将进行扩展，以支持高达10.7 Gbps的数据速率。

写在最后

随着高级工作负载（如生成式 AI）的需求推动数据速率和容量向前发展，电源完整性和信号完整性挑战也随之增加。基于高性能内存领域超过30年的经验，Rambus处于独特的位置，能够大规模（量产）交付具备所需性能和可靠性的内存接口芯片组。

通过将其服务器模块的专业知识和创新技术下放到了这些客户端芯片组中，Rambus能够从一家拥有质量纪录和大规模量产专业知识的供应商那里采购完整的芯片组，可以降低客户风险、简化新技术的采用、确保互操作性、提供供应链保障并加速产品上市时间。这种一站式供应商服务简化了供应链，实现了内存模块所需所有组件的供应商整合。“在客户需要技术支持或故障排查（Debug）时，这种模式的优势将更加凸显——因为客户面对的是全套芯片组的单一接触点。”John Eble说。

“从商业价值的角度来看，由单一供应商提供完整的客户端芯片组解决方案具有诸多核心优势，尤其是在面对极为复杂的内存模块认证（Module Qualification）时。而通过确保各个组件之间的无缝兼容性，Rambus也有效降低了客户采用这项新技术的风险，从而助力客户大幅缩短产品上市时间。”John Eble重申。
