台积电5nm的更多细节披露

2020-03-23 14:00:07 来源: 半导体行业观察

点击

来源：内容由半导体行业观察（icbank）编译自「 wikichip 」，谢谢。

在过去的十年中，台积电的运作节奏相当稳定。该公司于2019年 3 月开始生产其最新节点 5 纳米的风险产品。只要 COVID-19 不会中断运营，预计 5 纳米将在第二季度（可能在 4 月或 5 月）左右逐渐增加。本文从包括 Arm Techcon 2019 、第 65 届 IEEE IEDM 会议和 ISSCC 2020 在内的许多地方获取其信息。但让我们也有些失望的是，尽管该论文具有重要意义，但台积电的 IEDM 论文缺乏实质性内容，这并不符合我们对 IEDM 会议质量的期望。

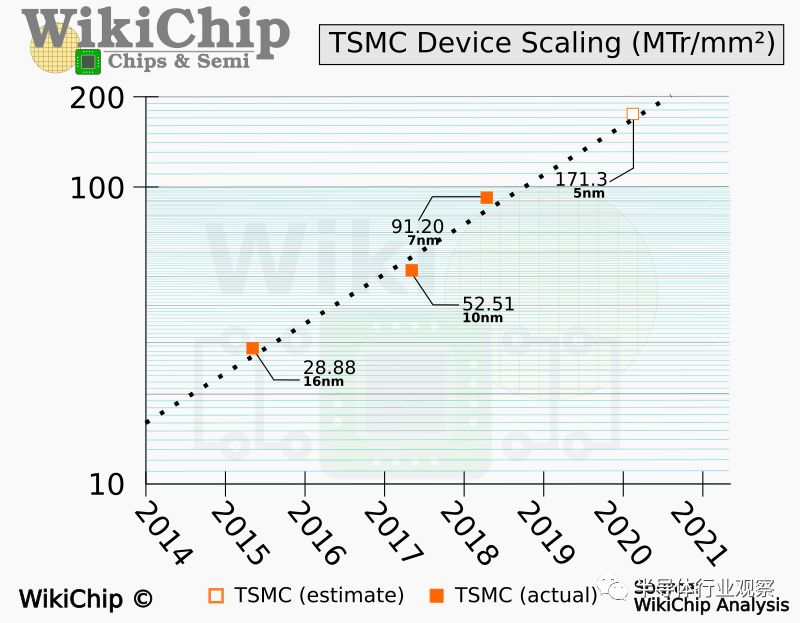

台积电尚未透露 N5 节点的确切设备尺寸，因此我们将坚持自己的估计。我们目前的估计仍然是 48 nm 的多晶硅节距（ poly pitch ）和 30 nm 的金属节距（ metal pitch ）。这些尺寸得出的器件密度估计为 171.3 MTr /mm ²。而根据台积电在 IEDM 上的报告， 5nm 的密度比该公司自己的 N7 节点提高了 1.84 倍，但根据我们的估算，这个数字为 1.87 倍，两者相当接近。自台积电（ TSMC ）逐步扩展其 7 纳米节点以来，正好在 4 月份就标志着这一增长。令人印象深刻的是，这距离该公司在 1 6 nm 推出其首款 FinFET 器件还不到 5 年。从 N16 到 N5 ，台积电目前正以摩尔定律 2x / 2 年的速度推出生产节点，这实际上快于历史趋势线。

在 IEDM 论文的其中一张图中， TSMC 展示了图案化 EUV 的保真度（ patterning fidelity ）。很难说我们能在多大程度上依靠他们在 IEDM 的介绍，但是如果我们假设此处的最小金属间距约为 30 nm ，则单元高度约为〜 6T （与 N7 相同），这是可行的达到约 180 nm 的 cell 高度，高密度的 cell 很可能是 2 + 2 yielding 的 8 F in C ell ，但是如果 COAG 表示单鳍隔离，则 N5 可能是 7 Fin 的高度。换句话说，鳍间距（ fin pitch ）可能为 25-26 nm 。台积电确实提到有一个使用 3 F in 的 HPC C ell 。如果我们假设 25 nm FP ，则 HPC C ell 的高度为 225 nm 或 7.5T （也与 N7 相同）。

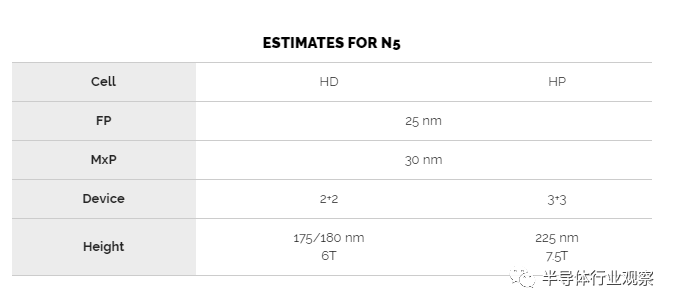

以下是我们根据现有数据得出的当前假设。

P PA

总体而言，台积电N5是一种高密度，高性能 FinFET 工艺，专为移动 SoC 和 HPC 应用而设计。 Fab 18 在台湾南部科学园区的公司新的 12 英寸 GigaFab 工厂中， Fab 广泛使用了 EUV 工艺。台积电表示，其 5 纳米工艺比其 7 纳米节点的密度高 1.84 倍。台积电还优化了模拟器件，实现了大约 1.2 倍的扩展。在 IEDM 上， Geoffrey Yeap 报告说，对于由 60 ％逻辑， 30 ％ SRAM 和 10 ％模拟 / IO 组成的典型移动 SoC ，他们预计将采用 5 nm 技术，能够将 die 的尺寸减少 35 ％到 40 ％。

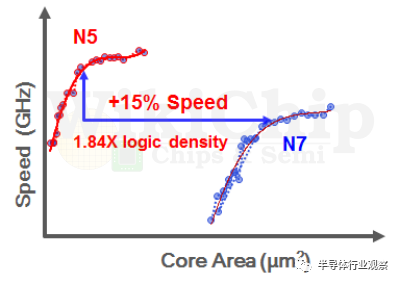

从设备功率和性能的角度来看，TSMC表示，在等功率情况下，设备的速度提高了 15 ％，或者在相同速度下，其功耗降低了 30 ％。这些数字与先前报告的一致。

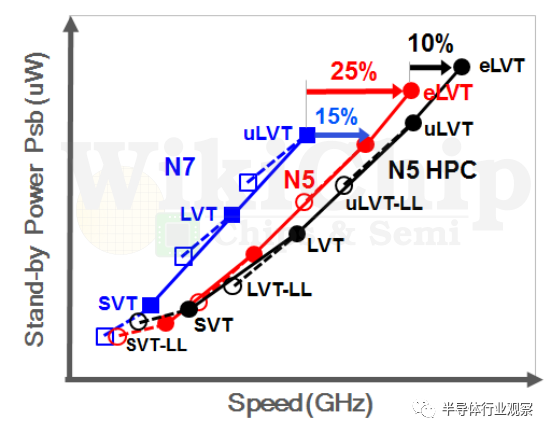

N7 随附的超 LVT （ uLVT ）之外，还有一个新的极限 LVT （ eLVT ），这可以将速度提高 15 ％到 25 ％。此外，与标准 N5 C ell 相比，我们上面提到的 HP C ell 变体可以以密度代价，将性能再提高 10 ％。

E UV

台积电强调在此过程中广泛使用EUV。值得指出的是，这实际上是台积电第一个基于“主要” EUV 的节点。台积电 N7 和 N7P 节点是基于 DUV 的。台积电的第一个生产 EUV 流程是 N7 + ，但该节点实际上是一个孤立节点，与先前的节点不兼容，除了返回该节点之外，没有明确的迁移路径。另一方面，对于大多数客户而言， N5 被设计为从 N7 迁移的主要途径。台积电表示，在切割，接触，过孔和金属线步骤中，使用了 10 层以上的 EUV 层来替代至少 4 倍的浸没层。这是将其基于 EUV 的 N5 节点与利用多重模式的假设 N5 节点进行比较得出的结果。

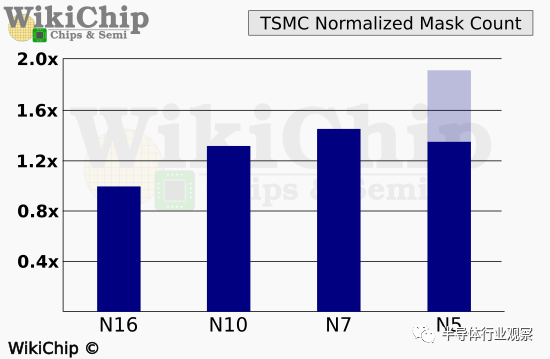

台积电在IEDM上展示了一张图表，报告说，与以前的工艺相比， N5 首次使用更少的掩模。与基线的 1 倍 N16 相比，测量出图中条形的高度， N10 使用的 mask 增加了 1.31 倍， N7 使用的 mask 增加了 1.45 倍，而 N5 使用的 mask 增加了 1.35 倍。如果 N5 是基于多图案 DUV 的工艺，则掩模数量将激增至 1.91 倍。换句话说，在使用约 60 个掩模的 14 / 16nm 时， 10 nm 约需要 78 个掩模， 7 nm 约需要 87 个掩模，而 5 nm 则返回到 81 个掩模。如果没有 EUV ，则在 5nm 的时候需要 115 个掩模。他们没有给出与 N7 + 的比较，但我们估计它与 10 nm 的掩模数量相当。

HMC

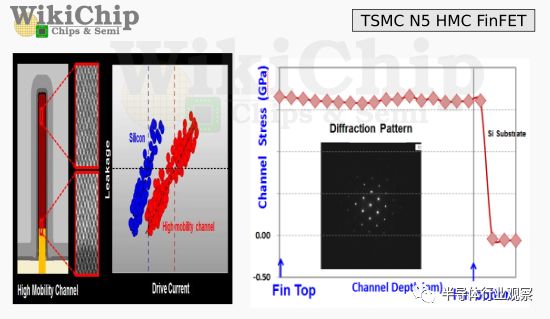

为了改善驱动电流，台积电为其5纳米 FinFET 器件引入了高迁移率通道（ HMC ）。台积电（ TSMC ）尽一切努力避免详细说明该通道的实际属性（每个相关的问题都被重言式所使用：“那些知道，知道”的人）。但试图隐藏这样的通用信息是徒劳的，我们希望 TechInsights 在产品开始发货后的几个月内发布该信息。我们相信台积电正在为 pMOS 器件采用 SiGe 通道。据我们所知，这大约由 37 ％的 Ge 组成。台积电表示，与同等的 Si finFET 相比， HMC 的性能提高了 18 ％。下面显示了全应变 HMC 晶格的 TEM 。

微缩助推器

台积电表示，它已在其 N5 工艺中加入了许多定标助推器。有趣的是，台积电称它们为“智能超扩展功能”（ smart hyper scaling features ），这是英特尔以前使用的营销术语。台积电称之为 “唯一扩散终止”（“ unique diffusion termination ）的第一个助推器。我们认为，这是指 cell 边界处某种形式的单个扩散破坏。此外， TSMC 还增加了在有源区（ COAG ）上降低栅极接触的能力。而英特尔先前在其 10 纳米节点上引入了这两项功能，并将其作为“超扩展功能”的一部分。

互连线

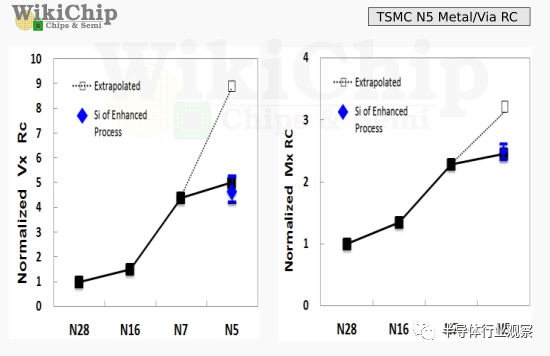

台积电（TSMC）表示，尽管间距趋于严峻，但金属线 RC 和通孔电阻与 N7 保持相对相似。台积电表示，这是通过“使用 EUV 图案，创新的按比例缩放的势垒 / 衬垫， ESL / ELK 电介质和铜 reflow 来实现的。” 改进意味着互连 RC 相对于 N7 不会像 N7 相对于 N16 那样恶化。

SRAM

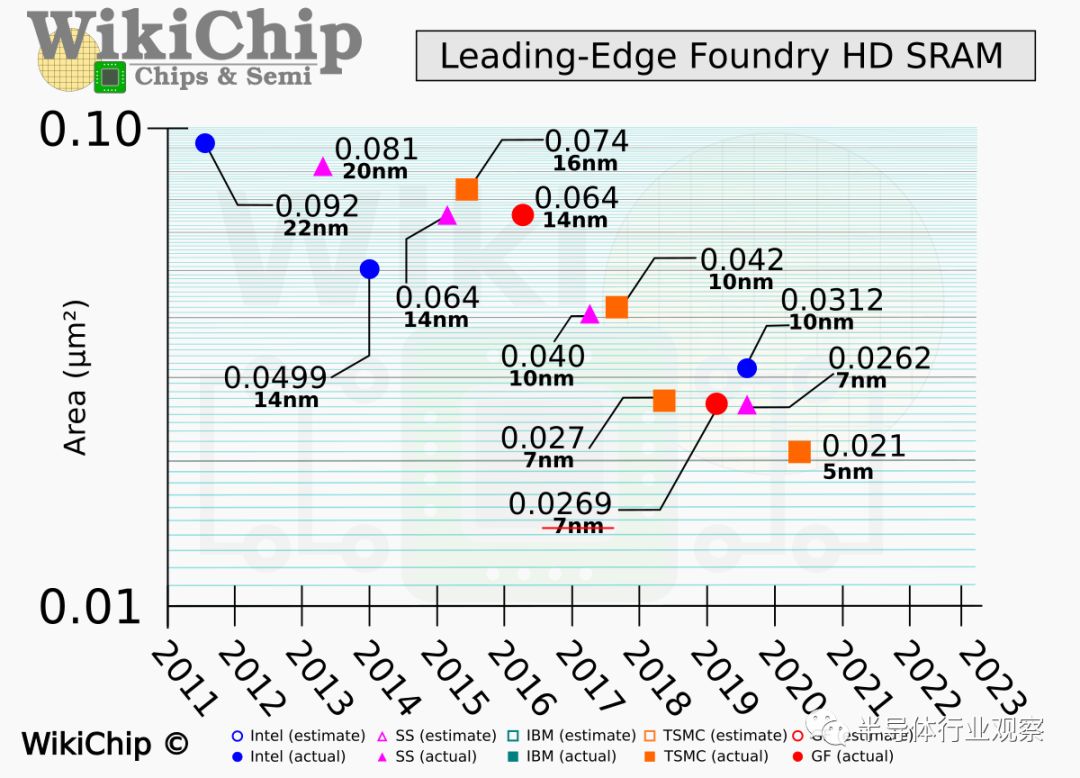

台积电公布了两个 6T SRAM 变体：一个高性能单元和一个高密度单元。高性能 C ell 为 0.025 µm ²，而高密度 Cell 为 0.021 µm ²。在绝对占位面积和它们各自类别中，这两个单元都是迄今为止最密集的 SRAM 单元。换句话说，即使是高性能 SRAM 单元，其密度也比迄今为止报道的所有其他正在生产的 SRAM cell 都要高。

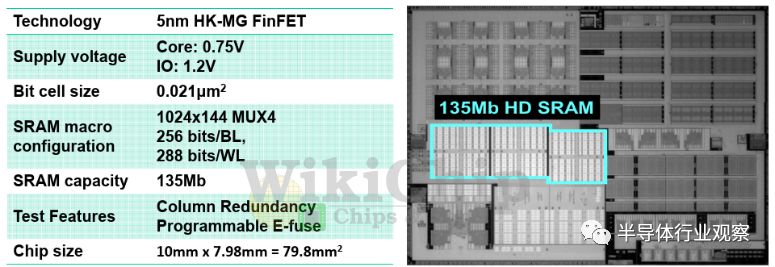

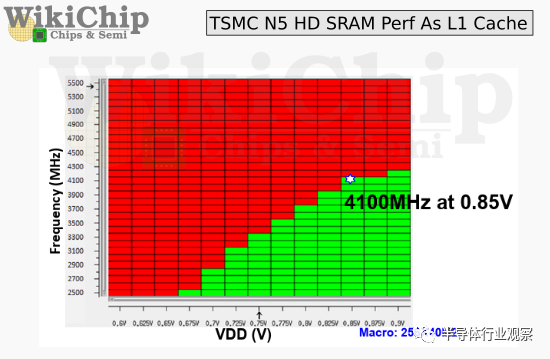

以前，我们假设辅助电路的占比约为 30 ％，这估计约有 32 Mib /mm ²的缓存。与 N7 的 24.7 Mib /mm ²相比，增加了 30 ％。在 ISSCC 2020 上，台积电展示了带有 135 Mib HD SRAM 和附加 IP 的测试装置。他们报告的 H D C ell 密度确实与我们的估计相符。显示了 HD SRAM 阵列的 Shmoo 图，其中将其用作高性能 L1 高速缓存。他们能够在 0.85 V 的电压下达到 4.1 GHz 。仔细观察该图可以发现，如果将电压提高至 0.9 V ，则可以超过 4.2 GHz 。

最后的思考

在最近的两个节点中，TSMC的执行非常出色。自从其 16 nm 节点以来，每个过程节点的扩展速度都比其前身更快。 N7 是该公司最快的斜坡节点，有史以来最快的缺陷密度降低。台积电表示，它希望其 N5 节点的速度更快。 5 纳米工艺于 2019 年 3 月进入风险生产。该工艺有望在今年第二季度（可能在 4 月或 5 月）加速进行。如果增加速度，这将是晶体管密度和 SRAM 密度方面最密集的节点——超越三星和英特尔。三星 5 纳米仅比其 7 纳米稍密集，与台积电的 5 纳米相比没有竞争力。三星的下一个飞跃是其 3 纳米节点。英特尔很可能会凭借其 7 纳米节点获得密度领先优势，但是，该节点要到明年下半年才会推出 - 落后 1.5 年。

台积电（TSMC） 5 纳米节点将在 Fab 18 上投入生产，新的 12 英寸 EUV GigaFab 将分三期建设。第一阶段于 2018 年初完成，这是 5 纳米工艺的开始。第二阶段在稍晚些时候开始，预计也将在 2020 年投入量产。第三阶段的最后阶段于 2019 年开始，计划于 2021 年投入量产。 Fab18 还将成为其 3 纳米工艺的未来工厂，该工艺计划于 2022 年进行。

除了制程技术本身，台积电还在封装方面开展工作。CoWoS是公司当前的主要 2.5D 技术。台积电最近宣布推出 2 倍标线（ reticle ） CoWoS ，其 HBM 带宽高达 2.7 TB / s ，特别针对 5 纳米节点进行了优化。将来，它将扩展到 3x 光罩和最多 8 个 HBM 堆栈。台积电还宣布了 SoIC 封装，这是该公司的 3D 堆叠封装技术。
