德州仪器发布全新隔离式电源模块，以IsoShield™技术重塑电源管理效率

随着汽车电气化的深度推进与AI算力需求的指数级增长，数据中心、电动汽车等领域对电源解决方案提出了更高要求——在更小的物理空间内实现更高的功率密度，同时兼顾效率、安全性与设计便捷性。

封装技术革新，让电源设计“化繁为简”

近日，德州仪器（TI）在APEC专场线上媒体沟通会上重磅推出了采用专有IsoShield™封装技术的UCC34141-Q1和UCC33420隔离式电源模块，凭借功率密度提升三倍、解决方案尺寸缩小70%的技术突破，为数据中心和电动汽车的电源架构升级提供全新方案。

德州仪器电源设计团队系统经理冀玉丕向媒体全面解读了IsoShield™技术的创新内核、产品特性及行业应用价值，该技术也在3月23日至26日举办的2026年应用电力电子技术展览会（APEC）上正式亮相。

“在空间紧凑的应用中，分配给电源解决方案的空间越来越小，但需求的功率却在逐年增加，如何在有限的空间中提供更多的功率，仍是当前电源行业的关键挑战。”冀玉丕直言行业痛点，而电源模块凭借集成化、高功率密度的特性，成为解决这一问题的核心方向。

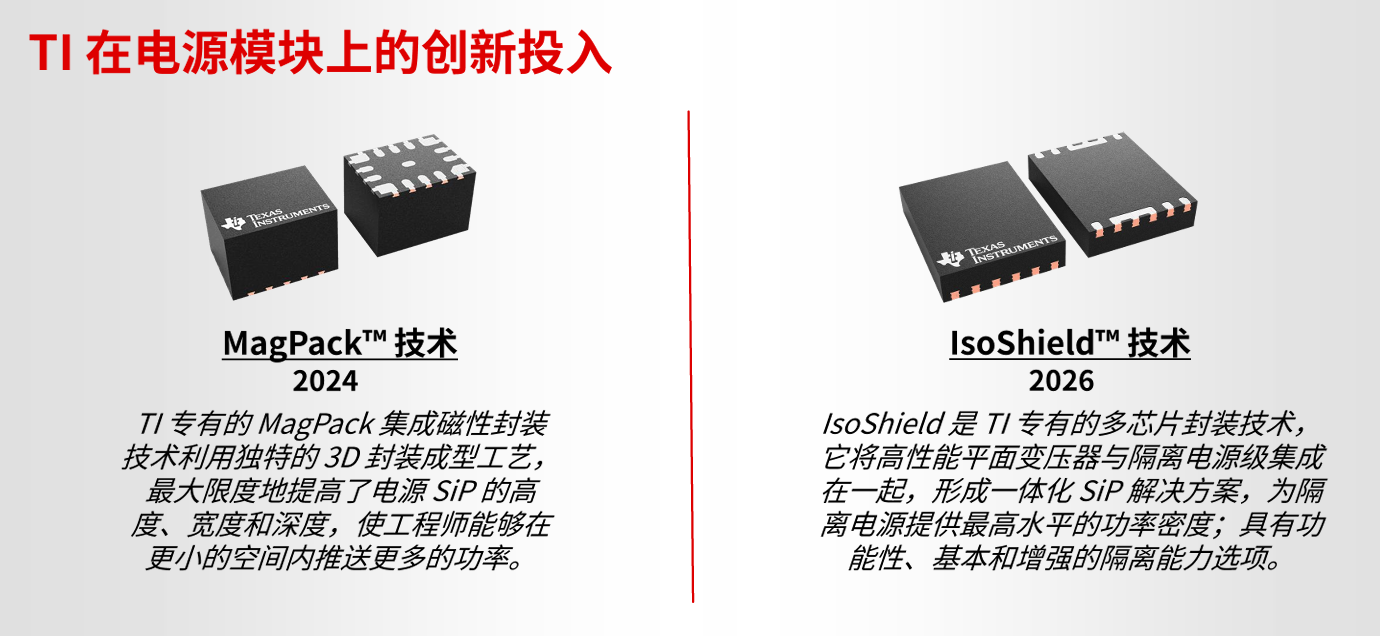

此次TI推出的IsoShield™技术，是专为隔离电源设计的多芯片封装解决方案，也是TI在封装技术领域的又一重要创新。相较于2024年推出的MagPack™集成磁性封装技术，IsoShield™进一步突破了空间限制，将高性能平面变压器与隔离式功率级高度集成于一体，通过高频化设计与结构优化，从根源上解决了传统隔离电源中变压器体积大、外围器件多的问题。


据冀玉丕介绍，IsoShield™技术的核心优势体现在四大维度，全方位刷新了隔离式电源模块的性能标准。

· 极致的小型化与高功率密度：通过将开关频率提升至20MHz以上，结合平面变压器的紧凑结构，使方案尺寸较分立式设计缩小70%，功率密度提升多达三倍，其中UCC34141-Q1封装尺寸仅为5.85mm×7.5mm×2.6mm，UCC33420更是达到4mm×5mm×1mm的超小尺寸；

· 多等级隔离与高可靠性：提供功能隔离、基本隔离和5000V以上增强隔离三种版本，支持分布式电源架构，可有效避免单点故障，满足汽车、工业等领域的功能安全要求；

· 大幅缩短设计周期：将功率器件、平面变压器等核心部件集成于封装内，彻底省去工程师自主设计变压器的环节，且外围仅需搭配输入输出电容等少量器件，极大降低了设计复杂度；

· 高效低耗的热性能：通过优化内部控制环节将功率器件和变压器的损耗降至最低，在85℃及更高的环境温度下仍能稳定运行，且效率较现有模块进一步提升，温升更低。

从反激到IsoShield™：TI隔离偏置方案的四代演进

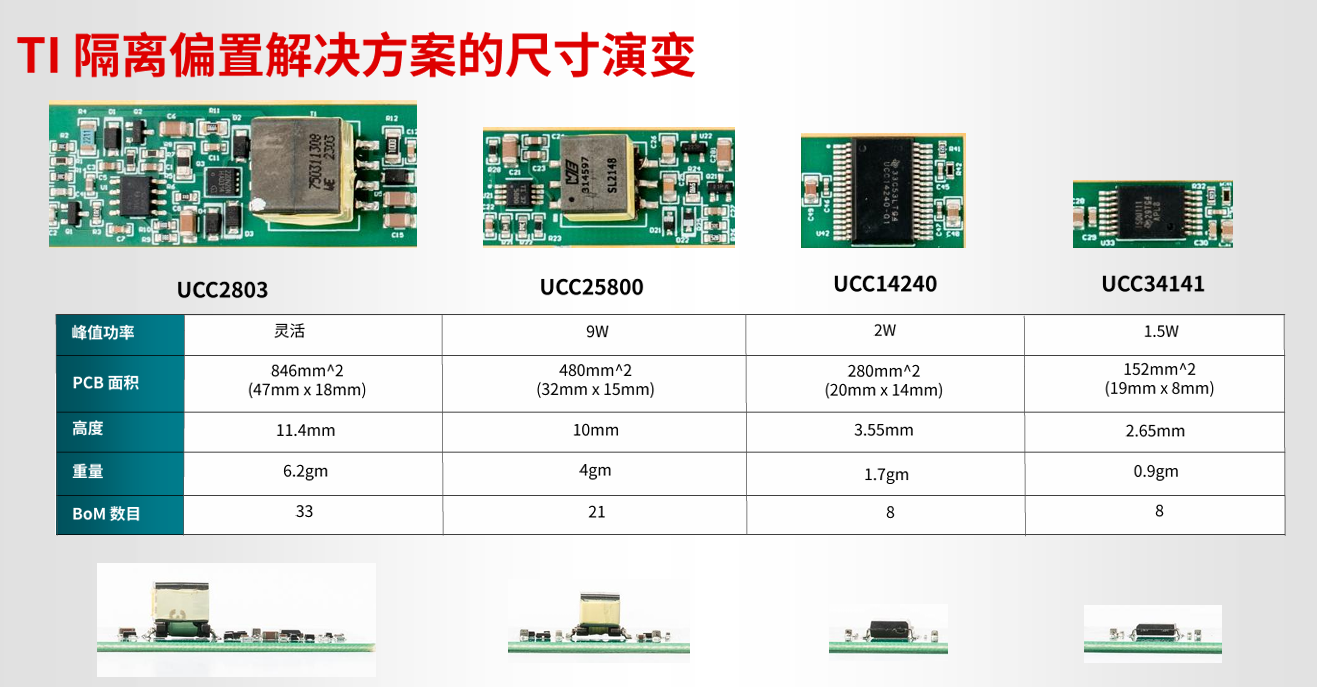

从技术演进来看，IsoShield™技术是TI隔离偏置解决方案持续迭代的成果。冀玉丕在沟通会上梳理了TI隔离电源的技术升级路径：从早期的UCC2803反激变换器方案，到UCC25800开环LLC拓扑的优化，再到UCC14240集成变压器的突破，最终到此次UCC34141基于IsoShield™技术的全面创新，PCB面积从846mm²缩减至152mm²，重量从6.2gm降至0.9gm，BOM数量大幅减少，实现了从“板级集成”到“封装级集成”的跨越。


而与前代产品相比，IsoShield™技术在开关频率、寄生电容控制等方面实现了质的提升，其原边与副边的寄生电容可控制在3pF以下，共模瞬态抗扰度（CMTI）达250V/ns，抗干扰性显著增强，完美适配高频化的电源设计需求。

据介绍，此次推出的两款隔离式电源模块精准覆盖不同电压应用场景，UCC34141-Q1面向6V-20V中压领域，UCC33420针对5V低压场景，目前UCC33420已在TI官网开放量产购买，UCC34141-Q1处于预生产阶段，均支持多种付款和发货方式，同时TI还提供配套的评估模块、技术文章和详细数据表，为工程师提供从设计到落地的全流程支持。“我们在数据表中整理了大量设计技巧，包括输入输出电容的选择、器件布局、散热优化等，帮助工程师快速上手应用。”冀玉丕补充道。

面向电动汽车与数据中心两大核心应用

在应用场景上，IsoShield™技术凭借高功率密度、小尺寸的特性，成为电动汽车和下一代数据中心电源架构的理想选择，也是TI此次重点布局的两大领域。对于电动汽车而言，续航里程的提升要求整车“轻量化、高效化”，而车载充电机、高压DCDC、电机驱动等三电系统的电源模块，对空间和效率的要求尤为严苛。IsoShield™电源模块可完美适配电动汽车的高边驱动、三电平拓扑等应用场景，在减小体积和重量的同时提升电源效率，助力整车续航里程的延长。冀玉丕表示：“隔离电源是电动汽车电源系统的关键环节，IsoShield™技术的高集成度和高可靠性，能让每个模块的性能都实现提升，最终实现整车系统的效率优化。”

而在AI算力驱动的下一代数据中心，800V高压电源架构已成为主流趋势，对电源转换的效率、功率密度和热性能提出了更高要求。IsoShield™技术不仅能适配800V热插拔、800V至6V直流/直流转换等核心环节，其低寄生电容、高CMTI的特性，还能满足高频化拓扑的设计需求，与TI的650V氮化镓（GaN）器件、多相降压变换器形成协同，为AI处理器提供高效率、高功率密度的电源支持。此外，该技术还能有效提升数据中心电源的EMI性能和热性能，确保数字基础设施的可靠、安全运行。


除了电动汽车和数据中心，IsoShield™技术还可广泛应用于工业自动化、人形机器人、可持续能源等领域，覆盖多个领域的电源创新需求。

此外，冀玉丕还针对IsoShield™技术的散热设计、拓扑架构适配、未来技术演进等问题进行了解答。他表示，该技术虽不支持顶部或底部散热，但可通过增大PCB板电源和地线面积、增加过孔等方式提升散热性能；而在电源管理领域，未来除了封装技术的持续创新，单级拓扑、宽禁带器件应用、系统级优化将成为重要发展方向，TI也将在这些领域持续投入，推出更多适配行业需求的创新方案。

结语

作为全球领先的半导体企业，TI深耕电源管理技术数十年，目前已拥有350余款采用优化封装的电源模块产品组合，此次IsoShield™技术的推出，进一步丰富了TI的电源解决方案矩阵，满足了电源工程师最迫切的需求，再次体现了TI致力于推进功率半导体技术发展，以帮助解决当今工程挑战的决心。

从MagPack™到IsoShield™，TI以持续的封装技术创新，不断突破电源模块的功率密度和空间限制，而此次全新隔离式电源模块的推出，不仅为数据中心和电动汽车的升级提供了核心支撑，也为各行业的电源小型化、高效化设计提供了新的思路。随着AI与电气化的深度融合，电源管理技术的创新将成为行业发展的核心驱动力，而TI凭借在封装技术、器件研发和系统方案上的综合优势，正持续引领电源管理领域的技术变革，助力各行业实现更高效、更可靠的电源架构升级。
