芯原戴伟民:FD-SOI大有可为,芯原IP持续突破!
2024-10-23
11:00:31
来源: 李晨光
点击
10月23日,第九届上海FD-SOI论坛在上海隆重召开。本次活动由芯原股份(VeriSilicon)、新傲科技(Simgui)、新傲芯翼(Simwings)主办,SEMI中国(SEMI China)、SOI国际产业联盟SOI Industry Consortium协办。
在本次活动现场,汇聚了来自全球领先的IDM、设计公司、代工厂、系统厂商和半导体产业链参与者,包括行业专家、学者、企业高管和工程师齐聚一堂,共同探讨了FD-SOI工艺的技术优势和发展趋势,以及FD-SOI的设计实现等议题,并分享了他们的深刻见解和丰富经验。
芯原股份创始人、董事长兼总裁戴伟民在致辞中介绍了FD-SOI和FinFET的发展历程。其中,FD-SOI工艺的核心特点在于其全耗尽型晶体管结构和超薄绝缘层设计,这使其在性能和功耗方面具有显著优势。
芯原股份创始人、董事长兼总裁戴伟民

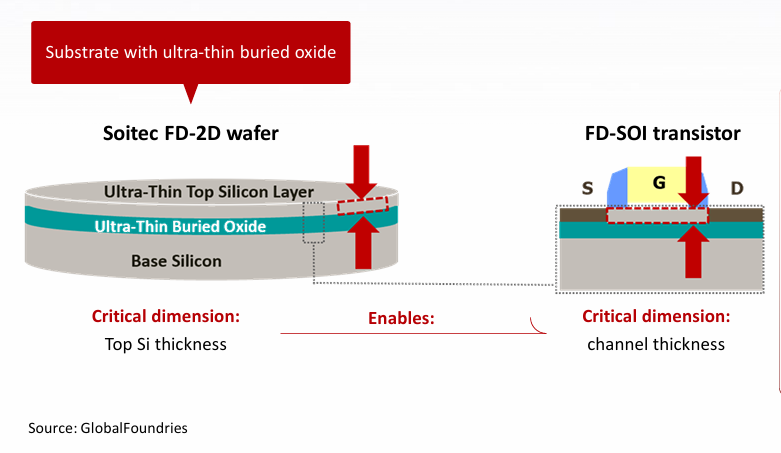

据介绍,FD-SOI技术通过在硅衬底和顶层硅之间引入一层绝缘层,实现了源漏结深的自然限定,从而有效降低了电路的静态功耗。FD-SOI技术还具备卓越的晶体管性能,包括先进的功率、性能、面积和成本折衷,以及后向偏置能力、良好的晶体管匹配、超低的辐射灵敏度和非常高的本征晶体管速度

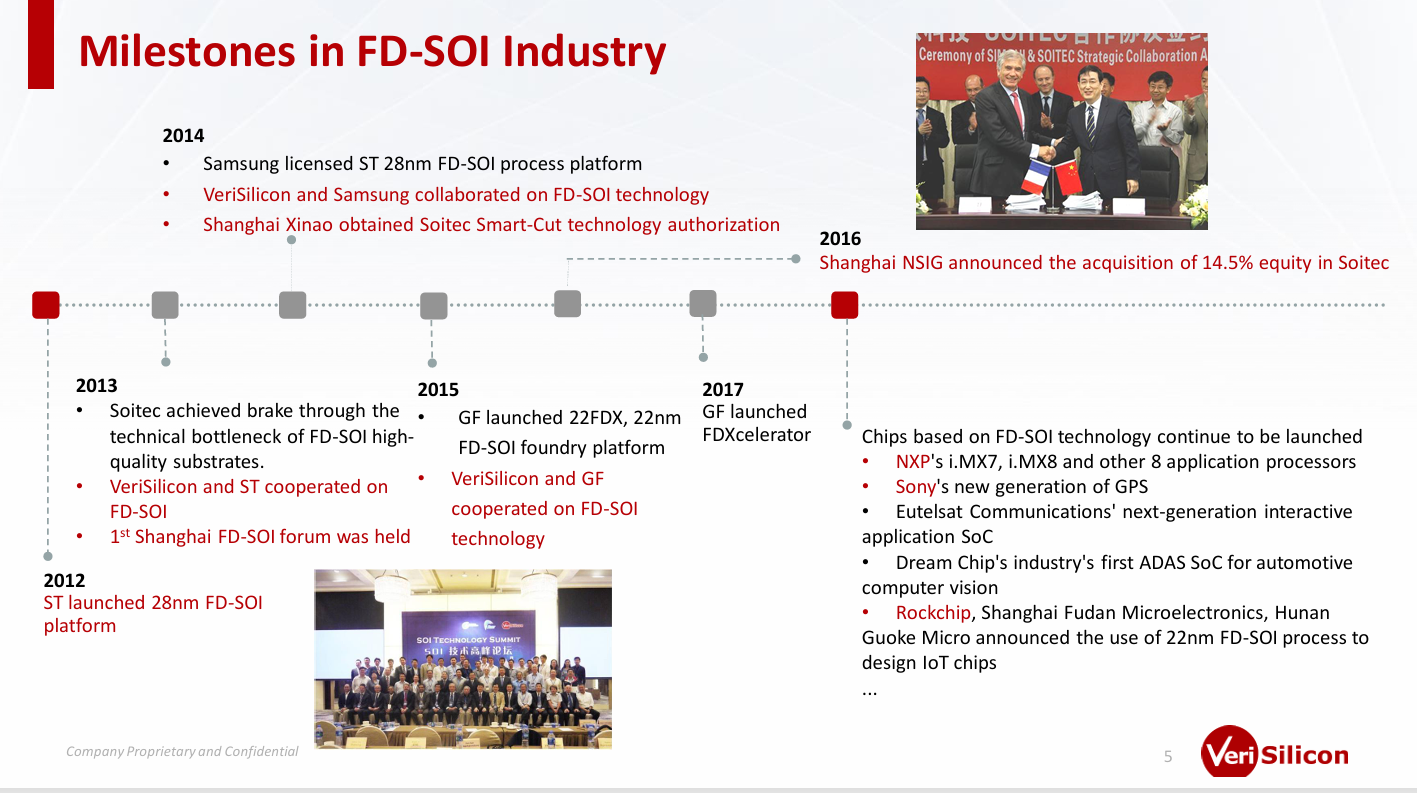

回顾FD-SOI产业的发展历程,戴伟民介绍了FD-SOI发展过程中的里程碑事件以及芯原股份在FD-SOI工艺方面的进程和布局。
· 早在2012年,ST推出了28纳米FD-SOI平台;
· 2013年,Soitec突破FD-SOI高品质基板的技术瓶颈、芯原和ST合作开发FD-SOI、首届上海FD-SOI论坛召开;
· 2014年,三星授权ST 28纳米FD-SOI处理平台、芯原和三星合作开发FD-SOl技术、上海新傲获得Soitec智能切割技术授权;
· 2015年,GF推出22FDX、22nm FD-SOI铸造平台、芯原与GF在FD-SOI技术上展开合作;
· 2016年,上海NSIG宣布收购Soitec14.5%的股权;
· 2017年,GF推出FDXcelerator;
· 后续,包括恩智浦、索尼、Dream Chip、瑞芯微、复旦微电子、湖南格科微电子等基于FD-SOI技术的芯片相继推出...

可见,多年来FD-SOI实现了快速发展和突破。
自2013年以来,芯原已连续八届主办FD-SOI论坛,汇聚了产业链公司和行业嘉宾共同探讨了FD-SOI技术的市场现状、技术优势和未来发展方向,以及基于FD-SOI技术的先进SoC设计及其广泛应用。
在FD-SOI工艺方面,芯原拥有丰富的22nm FD-SOI设计项目实现经验,为国内外知名客户提供基于FD-SOI工艺的芯片设计服务,已经为国内外知名客户提供了很多FD-SOI项目的一站式设计服务,其中多个项目已经进入量产。

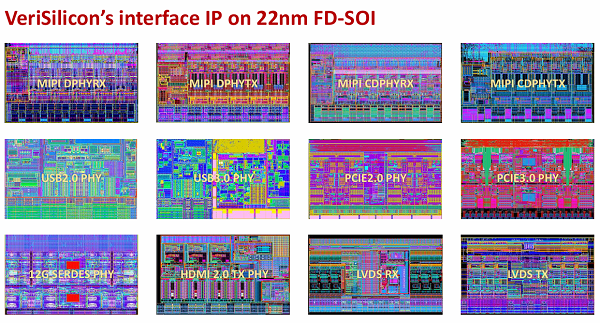

芯原公司持续针对FD-SOI工艺技术进行相关研发投入,在FD-SOI工艺上拥有了较为丰富的IP积累。据戴伟民介绍,芯原在22nm FD-SOI工艺上开发了59个模拟及数模混合IP,种类涵盖基础IP、数模转换IP、接口协议IP等,并已累计向国内外40多家客户授权了近260多个FD-SOI IP核。

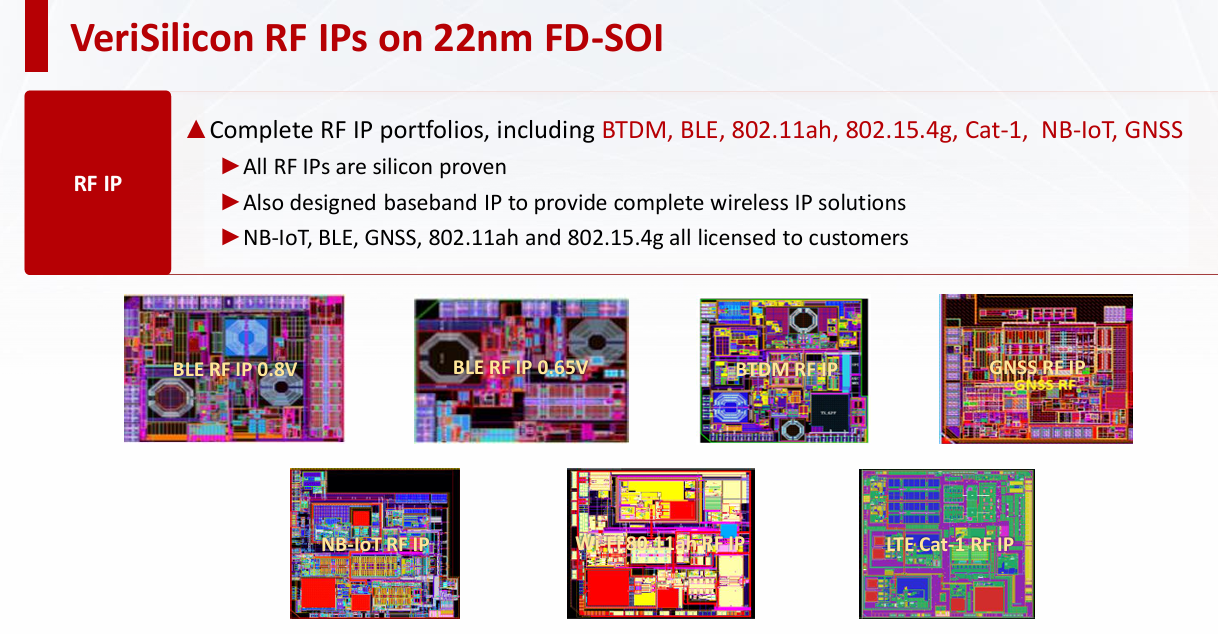

同时,芯原在FD-SOI工艺上还布局了较为完整的射频IP和基带IP产品及平台方案,支持双模蓝牙,低能耗蓝牙BLE,NB-IoT,多通道GNSS,802.11ah及802.15.4g等物联网连接技术。所有射频IP已完成芯片流片验证,大部分已在客户芯片中与基带IP集成,形成完整的连接技术方案,应用于智能家居,智能穿戴,高精度定位等领域。目前NB-IoT,低能耗蓝牙BLE,GNSS,802.11ah和802.15.4g射频IP都已有客户授权。


截至目前,基于芯原22纳米FD-SOI的Verisilicon交钥匙服务,累计出货量超过6000万,已实现较大进展和突破。

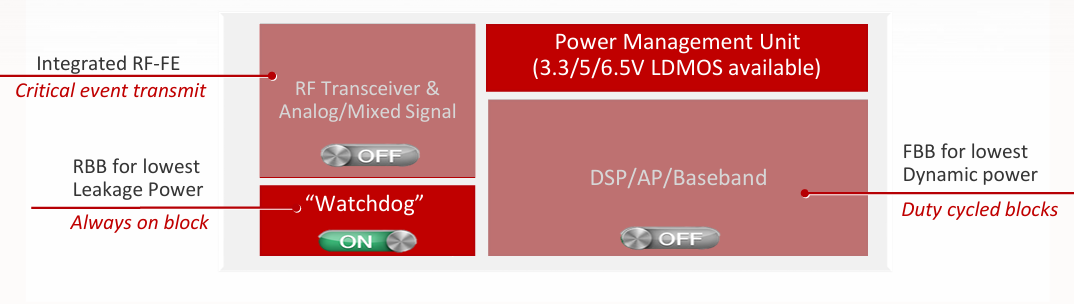

此外,芯原还在打造首个基于体偏置(Body-biasing)的SoC设计——下一代物联网单芯片解决方案:
· 反向体偏置:待机监控模块,泄漏功率低10倍
· 正向体偏置:具有更高性能和更低动态功耗的基带模块
· 关机:待机状态下,可以关闭射频模块和基带模块

戴伟民表示,FD-SOI已获得广泛的市场关注,FD-SOI的市场规模预计将从2022年的9.3亿美元增加到2027年的40.9亿美元,复合年增长率为34.5%。
在此趋势下,产业界都在加大相关投入。2022年7月12日,ST和GF宣布将在法国建立一个新的12英寸晶圆Fab,用于12nm FD-SOl,以推进FD-SOI生态系统的建设和完善。
2024年3月19日,ST与三星联手推出18纳米FD-SOl嵌入式相变存储器(ePCM)技术,显著提高性能,降低功耗,更大的内存大小、提升模拟和数字外围设备的集成程度;基于新技术的首款下一代STM32单片机将于2024年2H开始取样,并计划于2025年2H投产。
2024年6月11日,CEA-Leti(法国)宣布启动FAMES试验线,该试验线将开发包括10纳米和7纳米FD-SOI在内的新技术。这一举措符合《欧盟芯片法案》的雄心和规划,电子系统价值链中的43家公司正式表示支持FAMES计划。
在此趋势下,FD-SOI将迎来新的发展及速度,芯原也将持续布局,加强在FD-SOI领域的创新和布局力度,提升行业竞争力。
