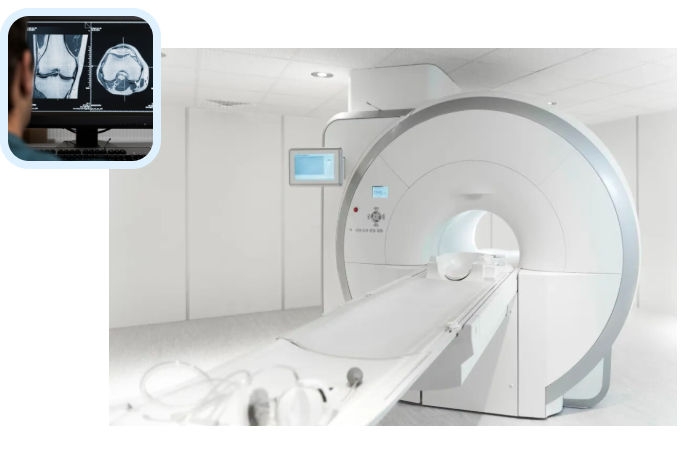

在医疗成像系统中，图像清晰度与测量精度直接关系到临床诊断的准确性。无论是CT、MRI还是数字X光机，其核心信号链的性能都取决于两个关键器件：电压基准源与模数转换器（ADC）。其中，电压基准源为ADC提供稳定的参考电压，是决定采集数据真实性的源头。
医疗成像仅是电压基准源和高精度ADC应用的一个典型场景。在工业控制、精密仪器、能源监测等领域，对信号链精度和稳定性的要求同样严苛。瓴科微将持续推进高性能模拟芯片的自主研发，在更低功耗、更小封装、更高集成度方向不断突破，为各行业提供稳定可靠的核心器件。
ADC负责将模拟信号转换为数字信号，但其量化过程依赖于一个准确的参考尺度——即电压基准源提供的电压值。如果基准电压发生漂移，ADC的转换结果将产生系统性偏差，进而影响图像重建的精度。因此，基准源的稳定性、温漂特性和噪声水平，直接决定了ADC的整体性能。
瓴科微电压基准源正是为此类高精度应用而设计。

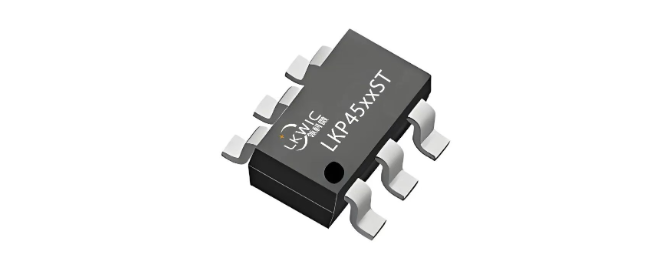

以LKP45xxST系列为例，该系列产品具有：
超低温漂：典型温漂低至6ppm/℃，确保在全温度范围内输出电压高度稳定。
高初始精度：初始精度达±0.04%，为ADC提供精准的参考电压。
超低噪声：噪声控制在微伏级（µVp-p），最大限度减少对ADC转换结果的干扰。
长期可靠性：保障ADC在长时间运行下仍能获得真实可靠的转换结果。
以LKP45xxST系列为例，该系列产品具有：
超低温漂：典型温漂低至6ppm/℃，确保在全温度范围内输出电压高度稳定。
高初始精度：初始精度达±0.04%，为ADC提供精准的参考电压。
超低噪声：噪声控制在微伏级（µVp-p），最大限度减少对ADC转换结果的干扰。
长期可靠性：保障ADC在长时间运行下仍能获得真实可靠的转换结果。

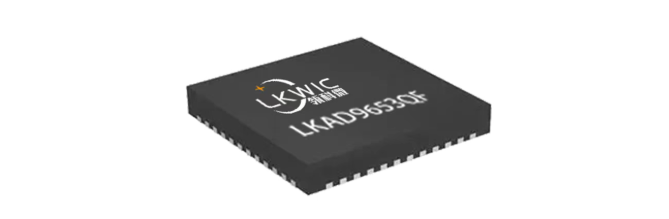

在高速ADC方面，瓴科微推出LKAD9653QF系列，该系列产品具有：
高采样率：支持最高125MSPS采样率，满足医疗成像对高速动态信号捕捉的需求。
多通道集成：单片集成4个独立ADC通道，支持同步采样，大幅简化系统布局与时序设计，非常适合需要多路信号并行处理的应用场景。
低功耗设计：1.8V工作电压，优化功耗散热，适用于高密度板级应用
引脚兼容：与行业标准型号兼容，助力客户快速升级替换
瓴科微提供覆盖高电压、低电压、通用型及高精度型的全系列电压基准源，满足不同系统对输出电压、精度、功耗及封装的要求。例如，LKP695TS支持多电压输出（10V/7.5V/5V/2.5V），可直接兼容AD584；LKP698TS提供10V输出，温漂低至10ppm/℃，适用于对精度要求较高的工业与医疗设备。
高采样率：支持最高125MSPS采样率，满足医疗成像对高速动态信号捕捉的需求。
多通道集成：单片集成4个独立ADC通道，支持同步采样，大幅简化系统布局与时序设计，非常适合需要多路信号并行处理的应用场景。
低功耗设计：1.8V工作电压，优化功耗散热，适用于高密度板级应用
引脚兼容：与行业标准型号兼容，助力客户快速升级替换
瓴科微提供覆盖高电压、低电压、通用型及高精度型的全系列电压基准源，满足不同系统对输出电压、精度、功耗及封装的要求。例如，LKP695TS支持多电压输出（10V/7.5V/5V/2.5V），可直接兼容AD584；LKP698TS提供10V输出，温漂低至10ppm/℃，适用于对精度要求较高的工业与医疗设备。
此外，LKP43xxST系列均为低功耗设计，支持SOT23封装，pin-to-pin兼容主流型号，便于工程师快速选型与替换。
选型表参考

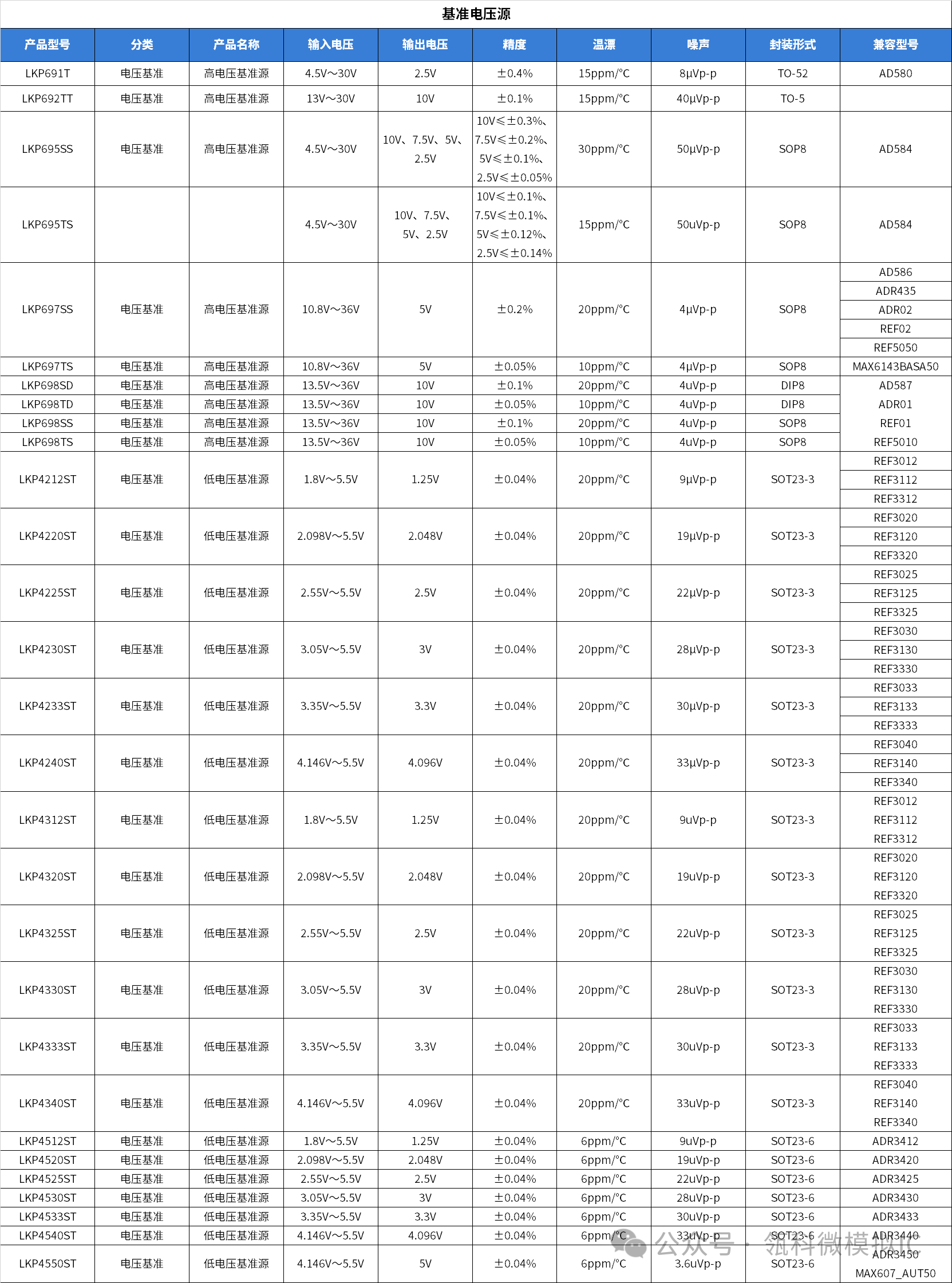

Part.1 基准电压源

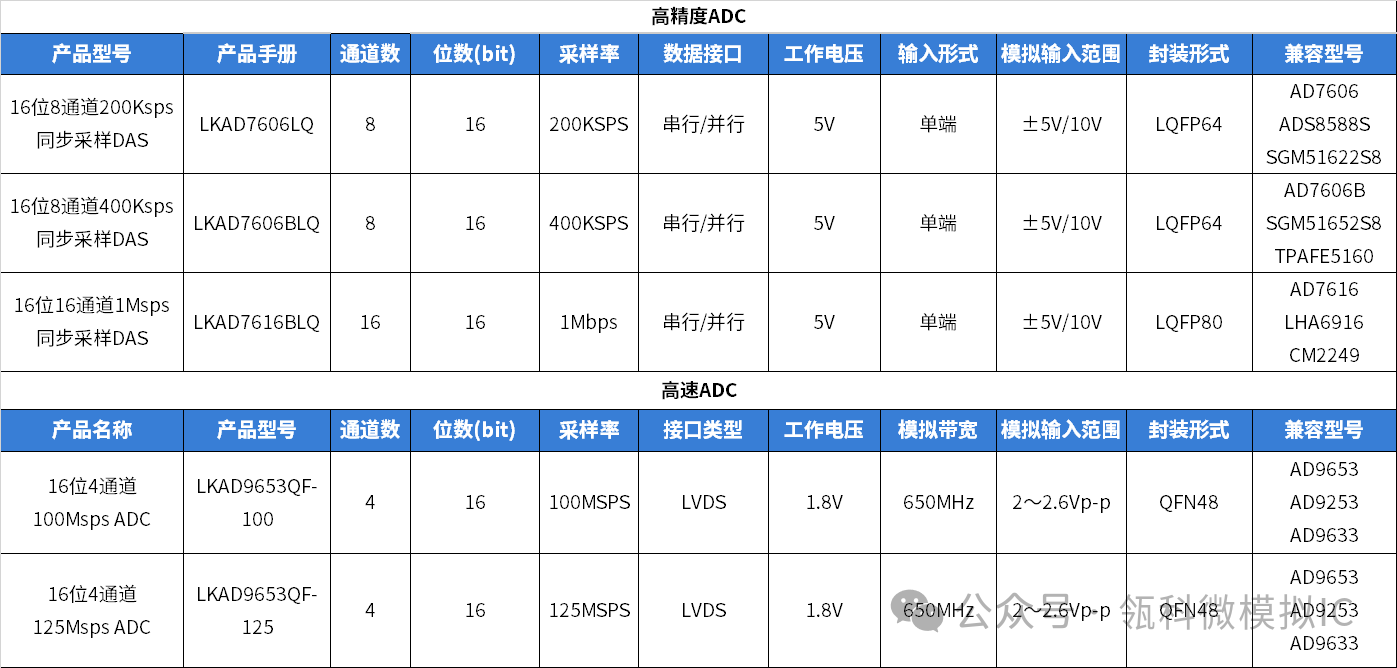

Part.2 ADC
Part.1 基准电压源
Part.2 ADC
医疗成像仅是电压基准源和高精度ADC应用的一个典型场景。在工业控制、精密仪器、能源监测等领域，对信号链精度和稳定性的要求同样严苛。瓴科微将持续推进高性能模拟芯片的自主研发，在更低功耗、更小封装、更高集成度方向不断突破，为各行业提供稳定可靠的核心器件。
关于瓴科微
瓴科微（上海）集成电路有限责任公司（Link Micro），于2023年落户上海张江，是国内专注模拟芯片的研发与销售的创新型企业。公司以自主可控的ADC数据转换技术为核心壁垒，主攻通信接口IC、模拟信号链IC两大高附加值赛道，可满足多领域客户的通用化芯片需求。同时，依托定制化SoC开发能力，为国内头部仪器设备厂商提供一体化芯片解决方案，从核心技术层面助力客户产品构筑竞争壁垒，实现从“芯片供应”到“技术共研”的深度合作，目前已与多家行业龙头达成稳定合作。
瓴科微（上海）集成电路有限责任公司（Link Micro），于2023年落户上海张江，是国内专注模拟芯片的研发与销售的创新型企业。公司以自主可控的ADC数据转换技术为核心壁垒，主攻通信接口IC、模拟信号链IC两大高附加值赛道，可满足多领域客户的通用化芯片需求。同时，依托定制化SoC开发能力，为国内头部仪器设备厂商提供一体化芯片解决方案，从核心技术层面助力客户产品构筑竞争壁垒，实现从“芯片供应”到“技术共研”的深度合作，目前已与多家行业龙头达成稳定合作。
官网: www.lkwic.com
地址：上海市碧波路690号5幢501-8
电话：021-58880687 +86 18621051580
地址：上海市碧波路690号5幢501-8
电话：021-58880687 +86 18621051580
