芯钛科技发布TTA8T8X MCU，打响底盘域控国产化关键一枪

在汽车电子电气架构从分布式向域控、中央计算演进的浪潮中，高端车规级通用MCU的国产化进程正迎来标志性时刻。

在2026年北京车展期间，上海芯钛科技正式发布了其完全自研的Alioth 8系列高性能多核大容量高端MCU——TTA8T8X。作为国内首款实现从晶圆制造、封装测试到硬件设计全链路均在中国大陆完成的ASIL-D等级底盘域主控芯片，TTA8T8X不仅填补了国产高端高性能MCU的市场空白，更凭借创新的“双安融合”架构与专用FOC硬件加速引擎，在性能与安全性上直面国际传统半导体巨头的正面竞争。

破局“卡脖子”：深耕底盘域ASIL-D的战略定力

目前全球汽车MCU市场仍由美、欧、日等传统芯片巨头主导，国产化率不足10%，且现有的国产方案多集中于车窗、车门等末端应用，而在安全等级要求最高、系统集成度最强的底盘、制动及三电控制领域，国产高端产品仍面临严峻挑战。

更关键的是，随着汽车电子电气架构从分布式ECU向域控制器乃至中央计算平台持续演进，从EPB与ESC融合的One-Box，到底盘域控制器（ZCU），再到线控底盘（X-by-Wire）等新架构不断落地，MCU正在从过去的单一执行控制单元转变为高实时、多任务、强安全的系统级控制核心，这种变化直接导致对MCU的要求从单核性能扩展到多核调度能力，从简单功能执行上升到功能安全与信息安全的双重约束，也正是在这一过程中，国产MCU在高端层面的空白被进一步放大。

在面对这一结构性缺口时，芯钛并没有选择行业中更为常见的“由低到高逐步爬升”的产品路径，而是在2021年立项之初便直接进入底盘ASIL-D这一最高功能安全等级的赛道，这一选择在当时几乎可以被视为一种“逆周期决策”。

正如其芯钛科技商务总经理李澜涛所言：“这个赛道在2021年前国内几乎没有厂商敢碰，因为开发周期长、难度高、验证周期也长，没有战略定力的公司不会选择这条路。”

从工程角度来看，ASIL-D并不仅仅是一个认证标签，而是一整套覆盖芯片设计、验证、测试乃至系统集成的完整方法论，其核心指标包括单点故障覆盖率（SPFM）≥99%、潜伏故障检测率（LFM）≥90%以及随机硬件失效率（PMHF）低于10 FIT，这些指标意味着芯片需要在极端工况下依然保持可控、可预测且可恢复的运行状态，而这正是底盘控制、电驱系统等关键场景的基本要求。

因此，从一开始就进入ASIL-D，本质上意味着芯钛并没有把MCU当作一条“产品线”，而是当作一个需要长期投入与持续迭代的“技术体系”。

TTA8T8X：不是性能堆叠，而是系统能力的结构化设计

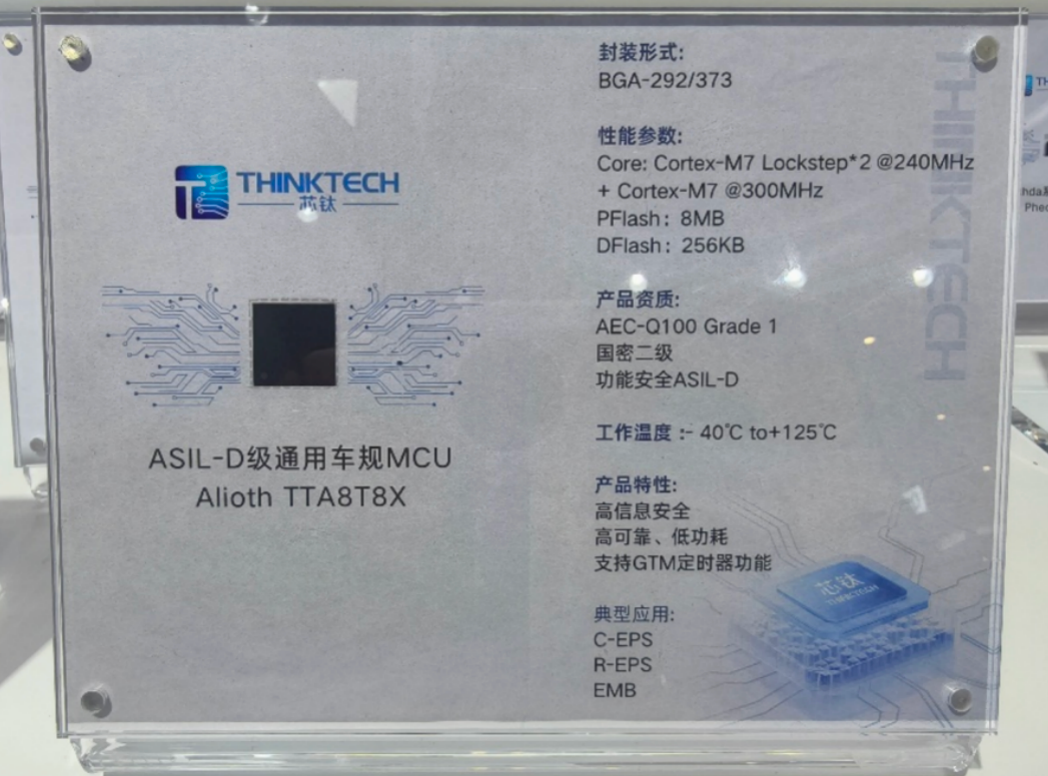

本次展会，芯钛科技重磅推出了公司Alioth TTA8 全新车规级主控MCU——TTA8T8X，TTA8T8X专为动力底盘、智驾域控等高功能安全场景设计。

据芯钛科技产品工程师马佳茗在发布现场的介绍，TTA8T8X在硬件配置上展示了强大的底层性能。其内部搭载了两组锁步（Lock-Step）运行在300MHz的Cortex-M7内核，并额外配备了一组独立的应用内核及一个专门用于硬件安全岛的M0+内核。这使得芯片对外展现三核算力的同时，内部实则部署了5个物理CPU，DMIPS性能高达2502。



为了满足线控底盘等强实时性应用对响应时间的严苛要求，TTA8T8X集成了大量TCM（Tightly Coupled Memory）。相比传统的SRAM加Cache架构，TCM能实现最低一个Cycle的数据读写，且具有完全确定的响应时间，规避了Cache失效带来的延时波动。

针对底盘域和动力域中无处不在的电机控制（转向、制动、阀泵等），芯钛科技在 TTA8T8X 中集成了一项“杀手级”IP——FOC 硬件加速单元。

在传统电机控制系统中，FOC（磁场定向控制）算法通常需要依赖CPU完成Clark变换、Park变换以及SVPWM等一系列复杂计算，其典型电流环响应时间往往在10到20微秒之间，而芯钛选择将这些固定数学运算直接固化为硬件IP嵌入芯片内部，从而将这一过程压缩至1到2微秒，实现约5倍的性能提升。

李澜涛透露：“目前国产芯片厂商中，只有我们一家将FOC硬件加速集成在里面。它可以将传统软算法下十几微秒的电流环闭环时间，压缩到2微秒以内，性能提升达5倍之多。”

随着智能网联汽车的普及，功能安全与信息安全已成为芯片设计的核心双刃剑。TTA8T8X另一个关键特性就是“双安融合”。

在安全方面，TTA8T8X满足ISO 26262 ASIL-D等级，其随机硬件失效概率（PMHF）小于10 FIT，这意味着芯片在连续运行1亿小时的情况下，才可能出现一次随机硬件故障。通过集成的SMU安全管理单元、自检单元STCU及E2E端到端保护，TTA8T8X为底盘执行器提供了极高的失效率防护。

另外，基于芯钛科技2017年起步于信息安全的深厚底蕴，TTA8T8X搭载了满足EVITA-FULL标准及国密二级的独立硬件安全岛（HSM）。该安全岛拥有独立的Cortex-M0+内核、Secure Flash及Secure RAM，并配备金属屏蔽层等结构化防护，支持国内外主流加密算法（SM2/3/4, AES, RSA等），为整车OTA、安全启动及安全通信提供了“保险箱”级别的保护。

从应用场景上来看，TTA8T8X主要面向四大核心领域：ADAS（辅助驾驶相关控制）、电驱（E-Drive）、域控制（ZCU）以及XCU（整车控制单元）。

为了打破国产芯片“开发难、生态弱”的刻板印象，芯钛科技提供了全方位的软硬件支持。除了提供集成40MHz晶振、外设300余个I/O口的专用开发板外，芯钛还推出了自研一站式IDE平台ThinkTech Studio及启动链接脚本生成工具TTStartupGen，帮助客户省去研究繁琐语法的时间。

同时，TTA8T8X全面适配了GHS、HighTec、TASKING等主流编译链及Lauterbach、Tasking、PLS等调试器，支持包括Vector、ETA、EB以及国内普华、东软睿驰、经纬恒润在内的国内外主流AUTOSAR CP厂商。通过提供从底软BSP到满足AUTOSAR 4.4的MCAL驱动，芯钛正在以最快速度降低客户的适配成本。

全链路国产化的护城河

相比于产品参数，更值得关注的是芯钛在供应链与测试体系上的选择，即将关键环节掌握在自身体系之内，这一点在汽车芯片领域尤为关键。

TTA8T8X 实现了从40nm晶圆制造、封装测试到成品测试（FT），全部位于中国大陆。此外，芯钛在昆山自建的 Test House 现已竣工投产。

李澜涛强调，选择自建昆山测试中心（Test House）并将关键的FT测试握在手中，并非因为国内委外工厂不成熟，而是基于对汽车芯片可靠性与一致性的极端追求：“芯片是否可靠，真正的关口在测试环节。我们自己开发所有CP测试向量和FT测试程序，不仅是为了压缩成本和节省物流，更是为了掌握核心技术，防止敏感信息泄露，确保在动荡的国际形势下供货的绝对稳定。”

结语

芯钛科技商务总经理李澜涛在采访中提到，面对激烈的市场竞争，芯钛必须成为“六边形战士”。TTA8T8X 的推出，标志着国产高端 MCU正在逐步摆脱低端卷价格的泥潭，开始在制动、转向、电驱、域控等核心领域，以技术壁垒和产品创新，与国际一线厂商共舞。
