国内首颗集成RRAM ZCU发布，欧冶半导体打破巨头垄断

在汽车正在加速向电动化和智能化演变的当下，汽车电子的E/E架构也正在发生悄然的变化——从硬件高度分散、功能彼此孤立的“分布式ECU架构”，跨越到按功能逻辑集成的“域集中架构”，并最终演进为以高性能服务器为核心、软硬深度解耦的“中央计算+区域控制架构”。

这一变革通过车载以太网和算力集中化，将汽车从“机械定义的交通工具”彻底重构为“软件定义的移动智能终端”。与此同时，一个被称为ZCU的产品，也被推到了台前。

愈发重要的ZCU，被巨头垄断

在传统的分布式架构中，数百个ECU 像一个个独立的“孤岛”，按功能散落在车身各处（如控制车窗的 ECU 在门里，控制尾灯的在后备箱），这会导致线束复杂如乱麻、算力极度碎片化。更重要的是，这种架构的设计无法满足今天“智能座舱”和“自动驾驶”对数据流和软件迭代的需求。

于是，按物理方位划分的（如左前区域控制器、右前区域控制器、后区域控制器）ZCU（Zone Control Unit：区域控制器）横空出世，并打破了这种壁垒。它按照物理区域对硬件进行就近接入与集成，化身为整车的“交通枢纽”与“智能配电站”。



承上，ZCU通过千兆以太网连接中央计算平台（Central Compute Cluster），传输高带宽数据；启下，ZCU负责管理该物理区域内的所有硬件（如车门、座椅、车灯、传感器），通过 CAN/LIN 总线下达指令。

通过这种转变，不仅大幅缩减线束实现了整车的轻量化与降本，更重要的是，它通过I/O 虚拟化与服务化架构，实现了硬件与软件的深度解耦。当底层的感知与执行交由 ZCU 区域化管理，而复杂的逻辑决策交由中央计算平台统一调度时，汽车才真正从“拼凑的硬件实体”进化为高度协同、可持续进化的软件定义汽车（SDV）。

“ZCU的战略价值体现在大幅降低、降低线束的使用，提高续航和整体的可靠性。”深圳市欧冶半导体首席芯片架构师Oliver Tsai在日前开幕的北京车展现场说。他进一步指出，作为连接中央计算平台与端侧执行部件的骨干节点，ZCU承担数据汇聚、实时控制与智能供电等核心任务。它并非替代中央大脑，而是扮演区域智能中枢的角色——独立处理本区域内的实时任务，并与中央平台高效协同。

在这种需求推动下，目前汽车行业对ZCU 的主要诉求一方面体现在对多车载协议的转发等网关的要求；另一方面，ZCU还需要融合车身控制、底盘热管理等功能；此外，低成本高可靠以及高实时也是不可或缺的。

然而，和很多车规芯片一样，ZCU依然是英飞凌、瑞萨和NXP这几大汽车MCU巨头把持的市场。这一方面因为车规芯片有很高的门槛，而这些巨头也深耕多年。

另一方面，由于ZCU是在极致集成的环境下重构整车的“神经网络”与“防御体系”，那就意味着工程师必须在主控芯片层级解决千兆级异构网络带来的亚微秒级时钟同步（TSN）与延迟抖动，通过 SDN 技术实现复杂拓扑的软件定义与灵活配置，同时在同一硬件内利用虚拟化隔离与冗余设计，化解由算力集中导致的单点故障风险与跨域干扰，确保性命攸关的底层控制与高带宽的实时数据交互在任何极端条件下都能绝对安全、分毫不错。

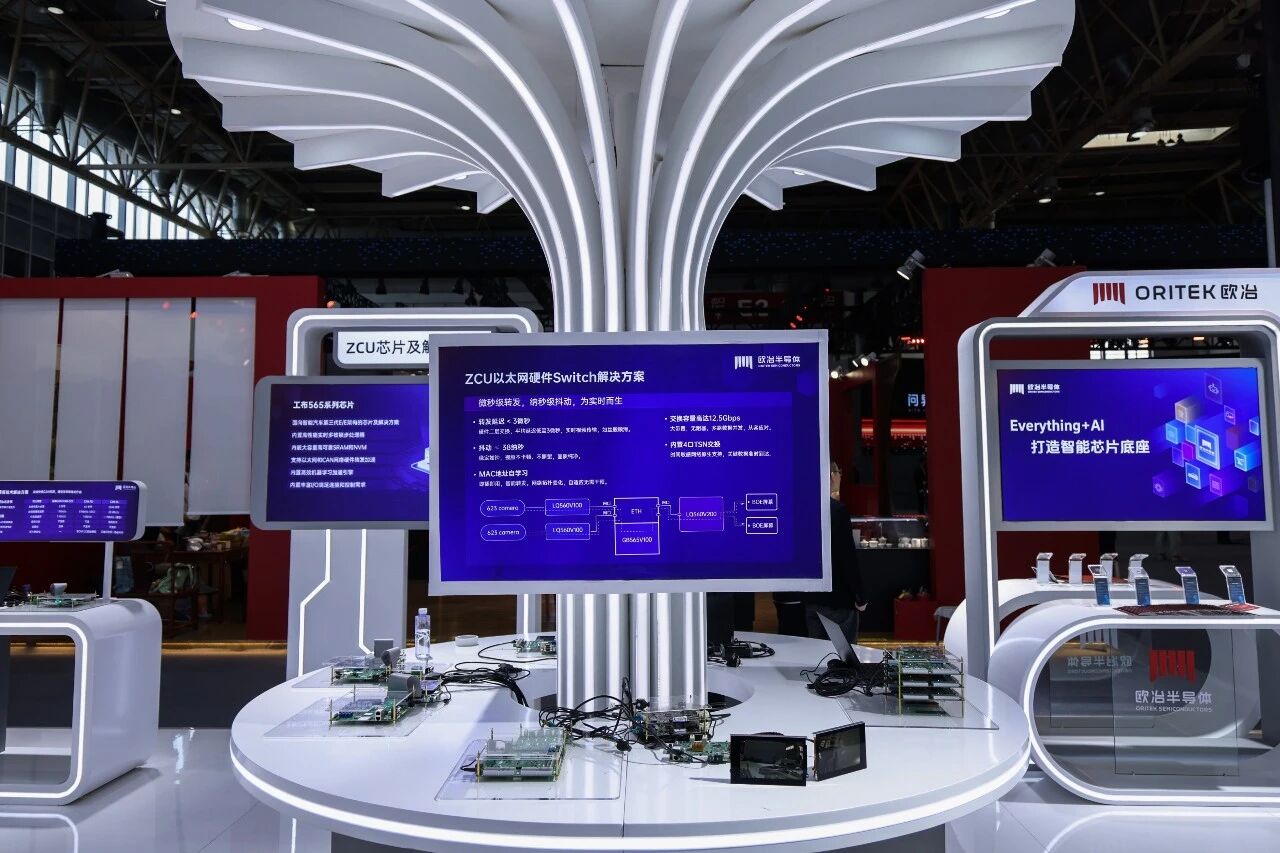

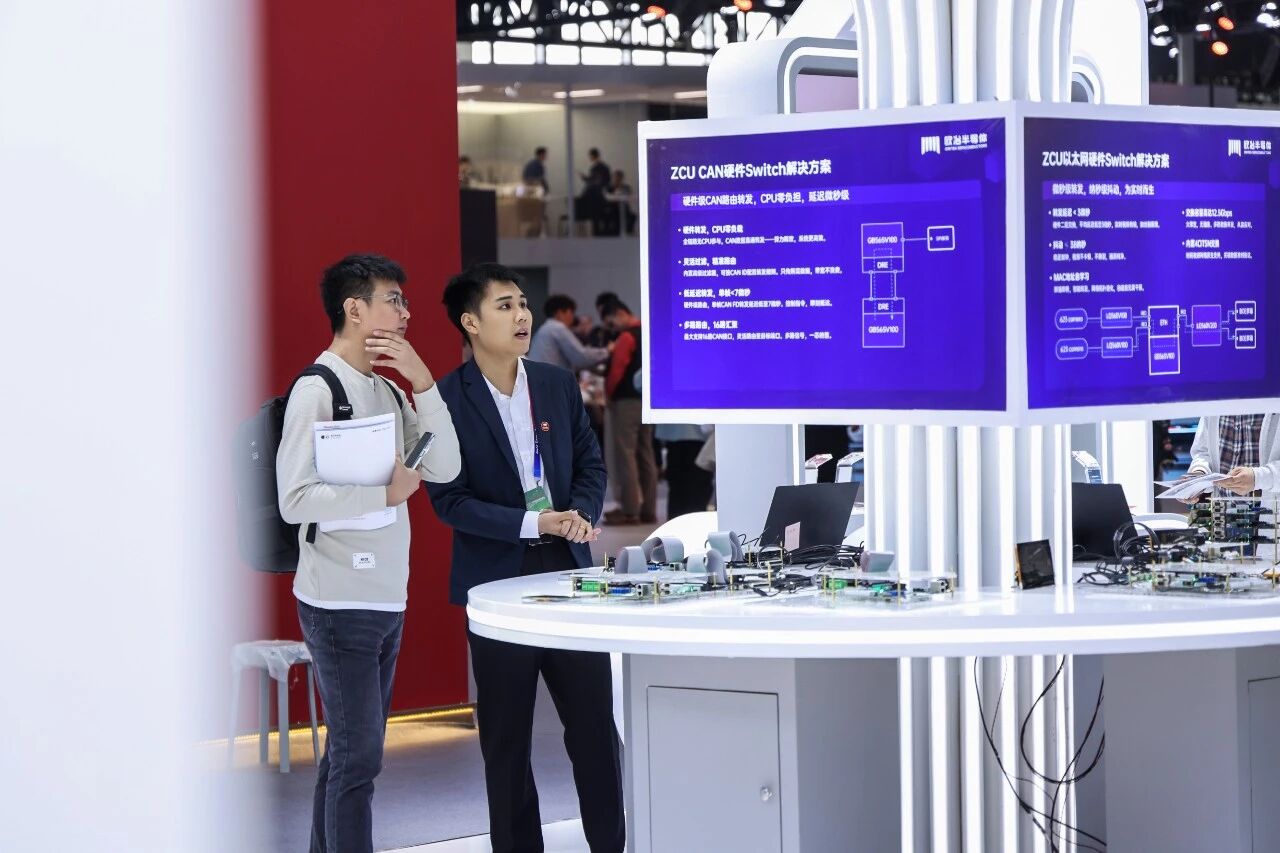

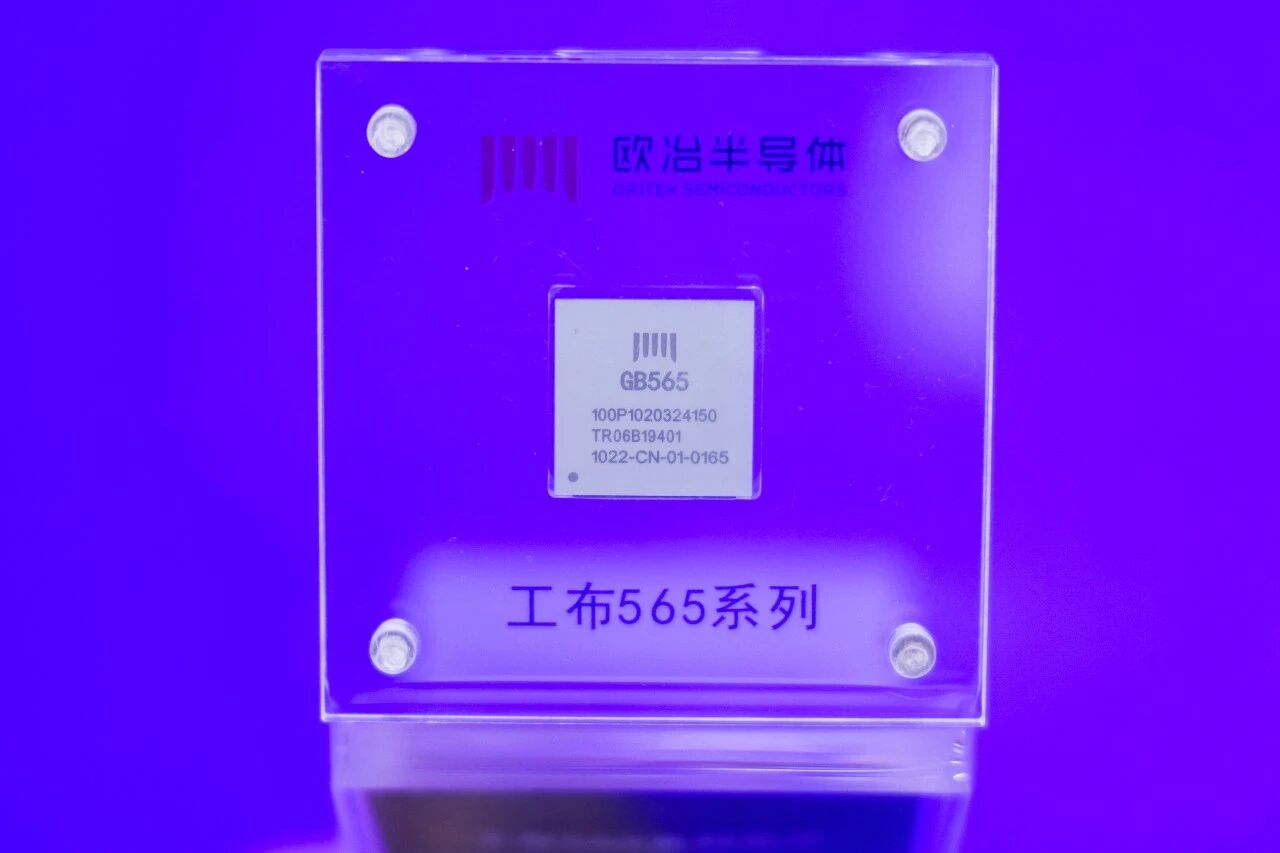

然而，在中国汽车领先全球智能化和电动化的当下，打造国产的ZCU芯片势在必行。在本届北京车展上，欧冶半导体就发布了面向“中央+区域”架构的ZCU主控芯片工布565。

推出国内首颗集成RRAM的ZCU

在欧冶半导体首席芯片架构师Oliver看来，传统ZCU更像一个多协议信号“中转站”，缺乏处理与决策能力。有鉴于此，欧冶半导体在工布565上采用 “1+3”的设计理念——一个Network Router叠加Data Hub、IO Hub、Power Hub，将ZCU升级为集高性能路由、边缘计算、实时通信、智能供电于一体的区域智能中枢。



其中，Network Router支持多种车载协议转发与路由，拥有极低时延，能支撑未来RCP应用；Data Hub执行本地数据采集与复杂处理，能减轻中央域控负载；IO Hub提供丰富接口与控制信号能力；Power Hub能支持智能供配电与能耗管理。

来到运算能力方面，据了解，工布565集成了10核可锁步/独立的Cortex-R52，这让其在处理任务的时候游刃有余，目前在国内同类产品中是独一档的存在。同时，这颗芯片有超过430个I/O接口，给客户带来了非常大的弹性和可扩展性。丰富的接口数量在全球范围内应该也是位列前茅，超越了英飞凌TC4等产品。

为了让ZCU更聪明，欧冶半导体还给工布565继承了ML加速引擎。传统ZCU仅做信号转发，无法利用AI处理数据，导致中央域控负载高、延迟大。但工布565通过集成采用低功耗、低位宽设计的ML加速引擎，提供0.5 TOPS算力，让区域控制器成为区域智能体，可实时执行电机故障预测、智能热管理和智能舒适座椅调节等丰富功能，并通过卸载中央计算负载，使端到端延时比传统MCU方案降低70%以上。



Oliver表示，这个设计正是欧冶“Everything+AI”全车智能芯片底座理念的体现——让每一个区域控制器都拥有处理智能任务的能力，而不再只是被动转发信号。

除了这个加速器以外，工布565还有另一个亮点，那就是在率先实现了RRAM技术在国内车规级MCU上首发应用。

如果我们关注几大国际车规MCU巨头的进展，我们会发现，他们纷纷在其新推出的车规产品上集成了新型存储（如 PCM、MRAM、RRAM）。拆开MCU的组成，其实这很容易理解。过去，厂商们基本都是在车规MCU上用eFlash。但随着汽车架构向 28nm 以下甚至 FinFET 工艺演进，eFlash 因结构复杂、掩膜成本高昂且难以微缩而成为瓶颈；而新型存储凭借字节级擦写速度、极高的可靠性（耐高温与长寿命）以及与逻辑工艺的高兼容性，完美适配了“软件定义汽车”时代对秒级 OTA 升级和瞬时启动的渴求。

欧冶半导体也是看到了这一点，在工布565上选择了RRAM。据介绍，相比传统eFlash，RRAM写入延时降低1000倍、无需擦除，读出速度提升100%。在与其他的新型存储相比，RRAM也拥有工艺兼容性、持续的微缩能力以及高效的“即时启动”与能效比等诸多优势。

然而，如欧冶半导体所说，该技术此前长期由国际巨头主导，工布565是国内首款实现RRAM车规级落地的MCU芯片，并采用严苛纠错算法拒绝“掉码”，满足车载应用的高可靠性要求。

写在最后

在欧冶半导体看来，工布565系列的发布，不仅是公司从1.0迈向2.0的重要里程碑，更是国产ZCU主控芯片的一次关键突围。

欧冶半导体联合创始人、CEO高峰在发布会上也指出：“欧冶从1.0迈向2.0，工布系列的发布标志着我们在龙泉（计算）与工布（通信）两大产品线上完成关键汇聚——计算与通信，都是智能汽车不可缺失的根基。”他强调，工布565多项指标已超越国际一线水准，如TSN（时间敏感网络）硬转发延时仅3微秒，较行业主流水平降低一个数量级。

在笔者看来，欧冶半导体推出的工布565，不仅是中国车规芯片在 ZCU 领域的关键突围，更是对“国产化”定义的深层重塑——它证明了中国企业不再仅仅是成熟方案的跟随者，而是有能力通过引入新技术定义高规格产品，去直接定义下一代智能汽车的底层架构。

毫无疑问，欧冶半导体具备这样的实力。
