2月24日凌晨,是德科技发布2026财年第一季度财报。财报显示,公司订单同比增长30%,营收同比增长23%,净利润同比增长24%。受此带动,是德科技股价单日大涨22%,突破300美元。这样的表现,如果放在A股或科创板或许不算罕见;但在美股,尤其是在测试测量这样一个长期低调的行业中,几乎称得上历史性时刻。
背后的逻辑其实并不复杂。随着AI基础设施建设进入加速期,整个产业链正在被重新定价——不仅是算力芯片、光模块和交换设备,就连那些长期隐藏在幕后、为产业升级提供工具的“卖铲人”,也开始被资本市场重新认识。而是德科技,正是其中最典型的代表。
就在最近,是德科技又发布了一款最新的XR8示波器平台。这款产品不仅代表了示波器技术的一次重要升级,也折射出AI时代一个正在被忽视的变化:当算力竞赛越来越激烈时,验证算力的能力,同样正在成为产业竞争力的一部分。
AI浪潮袭来,利好“卖铲人”
2025年堪称AI基础设施建设大年。大众最直观感受到的是大模型应用爆发,但真正支撑这场浪潮的,是算力、网络和数据中心体系的同步扩张,尤其是算力基础设施,已经进入高强度投入周期。
北美市场最为典型。英伟达、谷歌、Meta、微软等科技巨头持续加码AI数据中心建设,全年资本开支累计已突破3000亿美元。如此庞大的投入,迅速拉动了整条产业链的升级节奏。
从GPU、CPU,到存储、交换芯片,再到交换机、光模块、PCB、铜缆,以及液冷、供电等外围环节,几乎所有关键节点都在同步扩容、升级。原因很简单:传统技术参数已经越来越难满足AI数据中心对高带宽、低时延和高密度的要求,产业链必须一边加快技术迭代,一边提前投入产能。
比如光模块市场,去年国庆前后,行业预期就经历了一轮明显上修。此前市场对800G光模块的预测大致还在2000万至2500万只之间,节后迅速上修到约4000万只;1.6T光模块的预期也从700万至800万只,上修至1500万只左右,增长幅度同样惊人。
但制造业的现实是,产能爬坡不可能像Token一样瞬间翻倍。无论是设备、工艺还是供应链协同,都有天然约束。也正因为如此,当产业链进入高强度扩张周期时,最先受益的,往往是那些为扩产和迭代提供基础工具的公司。
这正是是德科技这一轮受益的核心逻辑。AI基础设施建设越快,产业链对测试验证的需求就越高。“过去,测试测量厂商更多是在产业链升级过程中陪着客户‘一起往前走’;但在过去一年里,行业最明显的感受是,大家不仅要往前走,而且要一起快走。”是德科技大中华区市场部总经理任彦楠表示,因为下游客户的节奏被AI全面拉快了:接口标准加速演进,模块规格频繁刷新,系统验证窗口被持续压缩,任何一个环节慢下来,都可能影响整机上市节奏。某种程度上,测试平台今天承担的,已经不只是验证功能,更是在帮客户争夺时间。
是德科技大中华区市场部总经理任彦楠
对是德科技来说,它能够更充分承接这一轮机会,一个重要原因在于其原本就在电子通信领域拥有相对完整的产品与方案积累。AI浪潮到来之后,这些传统能力并没有被替代,反而因为新一代高速互联、高性能计算和复杂系统验证需求而被进一步放大。从芯片的Pre-Silicon,到板级验证;从单台服务器,到服务器集群,是德科技可以提供从物理层到协议层、覆盖全产业链的全栈式测试方案。
为了在软硬件协同的时代保持领先,是德科技在过去十年间完成了约20宗战略收购,覆盖范围也早已超出传统硬件测试设备本身,延伸到软件、光通信、汽车仿真、流体测试等多个方向。近期对思博伦(Spirent)的重磅整合更是点睛之笔:一个重点补强方向是PNT(定位、导航、授时),补齐了在卫星通信、车载及无线通信领域的高精度布局;另一个则是强化了 Wi-Fi 供应及运营商入网认证能力。通过整合光通信、软件仿真、流体测试等多领域厂商,是德科技已完成从“硬件设备商”向“多元化方案商”的华丽转型。
AI互联升级,正在抬高测试门槛
AI数据中心本质上是一个大规模并行计算系统。如今动辄万卡集群,未来甚至是数十万GPU协同工作。要支撑如此庞大的数据交互,整个链路——从芯片内部、板卡之间,到服务器之间——都必须同时满足超高带宽、超低时延和高端口密度。
这就要考验互联的能力了!

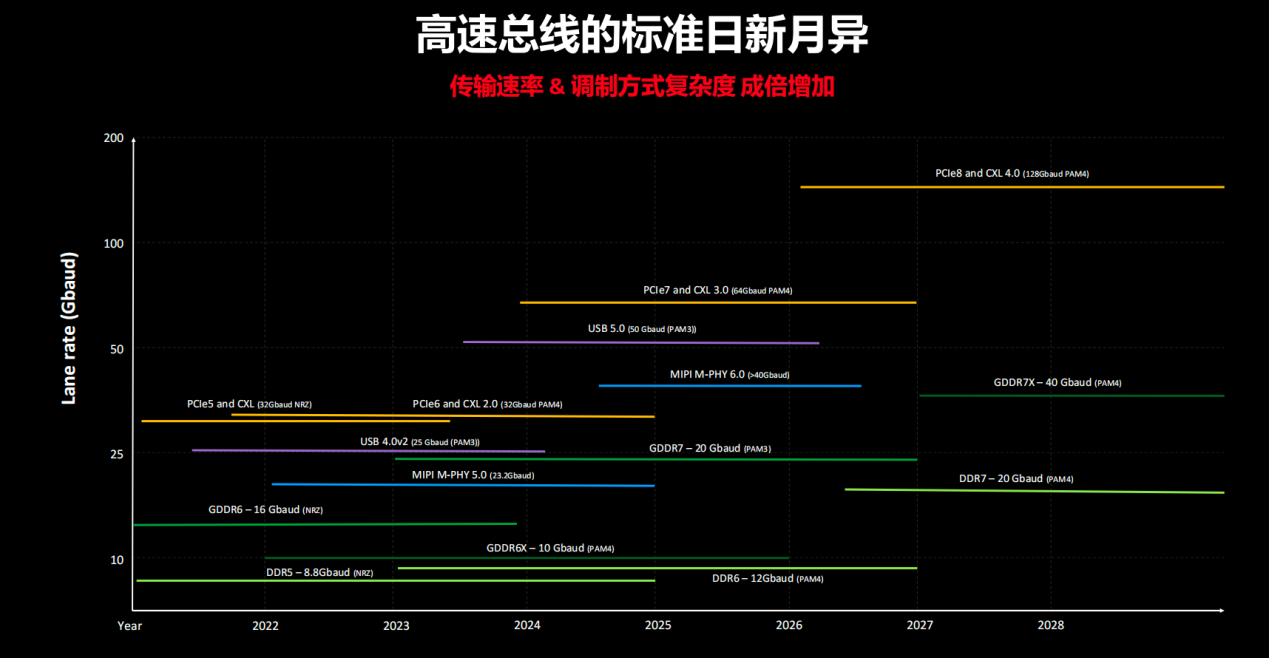

“从产业演进来看,高速互联技术正进入一个明显的加速周期。SerDes速率从24G迈向48G,以太网正向1.6T乃至3.2T升级,PCIe也在持续推进至6.0、7.0等更高代际。”是德科技行业市场经理阳任平分析道,更关键的是,单纯提升频率和速率已经不够。随着PCB、连接器和高速Cable逐渐逼近物理极限,行业开始更多依赖调制方式升级来提升单位时间的信息承载量。过去从NRZ向PAM演进,正是这一逻辑的体现。
是德科技行业市场经理阳任平
也就是说,当前高速总线的发展,已经形成两条主线:一条是继续提升传输速率与工作频率;
另一条是采用更高阶调制方式,提高频谱利用率。阳任平表示,这两条路径叠加,直接抬高了测试与验证的难度。
今天的测试平台,已经不只是“测得到”,而是必须做到“测得更准、分析更快、使用更高效”。具体来看,AI时代对测试平台提出了三方面的新要求:
第一,测量精度更高。高速信号场景下,噪声容限越来越小。如果测试设备自身底噪不够低,仪器本身就可能淹没真实信号。因此,更高信噪比、更强信号还原能力和更大的噪声裕量,已经成为高端测试平台的基础门槛。
第二,产品迭代要更快。AI产业节奏极快,接口标准、模块规格、系统架构都在持续刷新。测试平台不仅要保证精度,更要帮助客户缩短开发和验证周期。这考验的不只是硬件能力,更是软硬件协同效率。
第三,工具要更易用。工程复杂度越高,研发团队越希望测试平台足够自动化、智能化,学习成本更低、操作更顺手,让工程师把更多精力放在创新本身,而不是被工具束缚。
这也是为什么,今天不只是芯片、驱动等有源器件需要高水平测试,就连铜缆、PCB这类过去不那么强调“高指标”的环节,也开始全面进入高速、高带宽、高精度表征时代。
面对上述挑战,传统的“修补式”升级已无法过关,是德科技给出的答案是:底层架构的系统性重构。
XR8背后,是示波器平台架构的一次换代
在高端示波器领域,是德科技一直是定义行业标准的玩家之一。

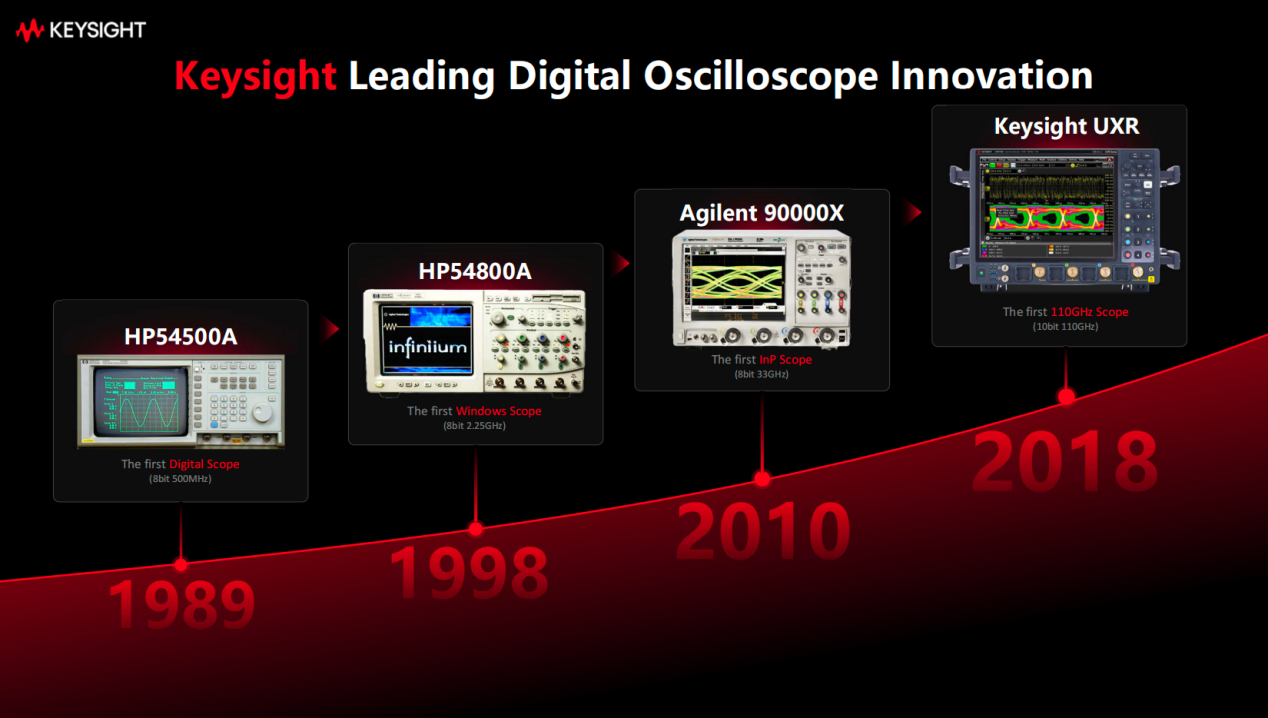

1989年,其前身惠普推出业界第一台数字示波器,开启数字示波时代;1998年,推出首台搭载Windows系统的示波器,奠定现代示波器架构基础;2010年,安捷伦从惠普分立出来后发布33GHz示波器,并率先采用磷化铟技术,磷化铟技术是是德科技实现高带宽、高速测试的关键基础,也是其在高频领域保持领先的技术核心之一。
2018年,是德科技推出了示波器历史上最重磅的产品UXR,凭借10位ADC和110GHz带宽,成为高端示波器市场的标杆产品。直到今天,UXR依然是高速示波器领域的代表性产品之一。无论是1.6T互联、PCIe 6.0/7.0,还是6G、低轨卫星等前沿场景,UXR都具备覆盖能力。
既然UXR已经如此出色、全面,高带宽足以满足当下需求,是德科技为什么还要打造下一代示波器?原因主要是AI技术的发展速度实在太快了。过去高速数字接口往往六七年才更新一代,现在可能两三年就要迭代一次,而且即便如此,仍未必跟得上AI应用的节奏。
今天的工程师,需要的已经不只是一台“带宽足够高”的示波器,而是一台更准、更快、更便捷的示波器。这就是XR8示波器的由来。如果说上一代标杆UXR是分立器件时代的巅峰,那么XR8则开启了示波器的“SoC时代”。
更重要的是,虽然本次发布的具体产品是XR8示波器,但它所代表的并不只是单一机型的更新,而是一套全新的平台架构。

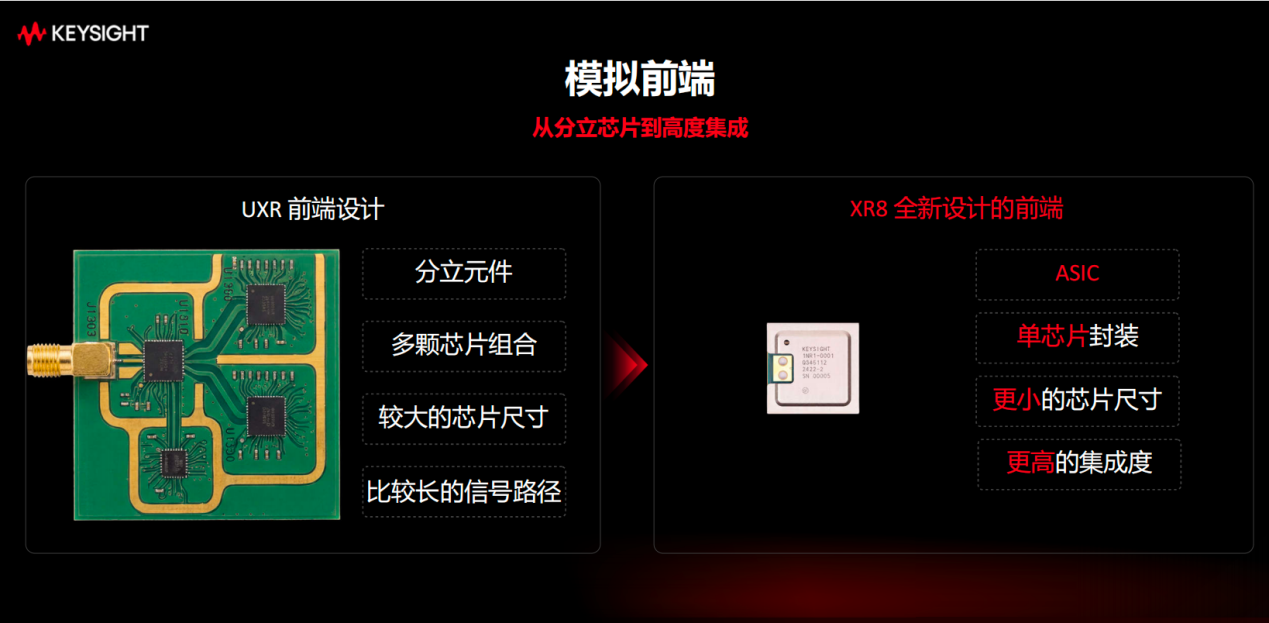

过去很多高端示波器采用大量分立器件,模拟前端、ADC、DSP、缓存和控制模块分散在不同芯片和板卡上,信号路径长、功耗高、散热压力也大。而XR8通过更高集成度的ASIC和SoC设计,把更多关键功能收敛到更少的芯片中。这带来的好处是连锁式的:信号路径更短,信号完整性更好;功耗更低,散热更容易控制;体积更小,风道和机械结构更合理;噪声更低,使用体验更安静;系统效率更高,也为软件能力释放提供了更大空间。

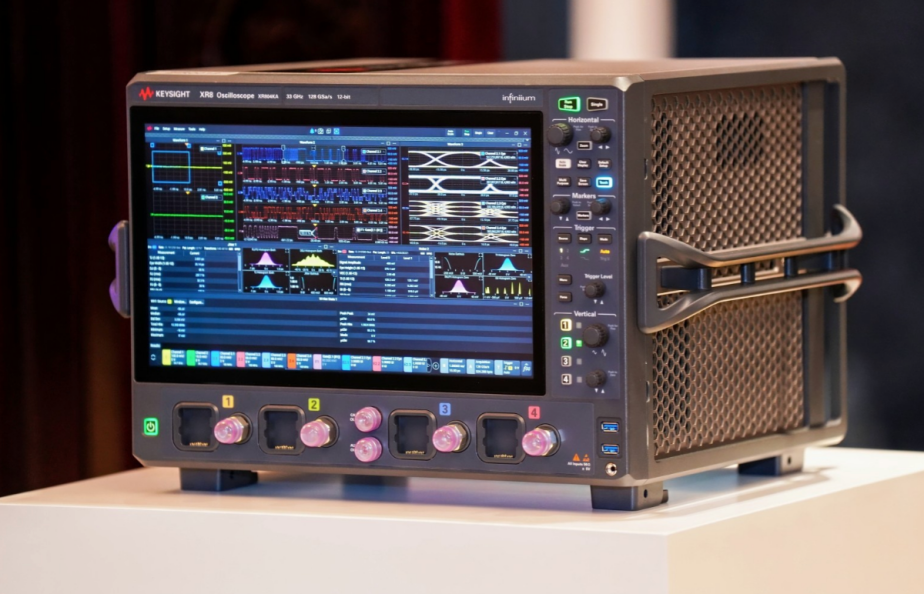

XR8示波器。用三个词概括,就是:更准、更快、更便捷。
更准:XR8示波器平台的硬件参数实现了 “全维度越级”,硬件升级的核心,是原生 12 位高精度 ADC与业界领先的 ENOB(有效位数)性能的完美协同。对比行业主流的 8bit、10bit ADC,12bit 的量化等级达到 4096 级,是 8bit 设备的 16 倍、10bit 设备的 4 倍,可将信号幅度的离散分辨率从毫伏级推进至百微伏级,能精准还原 PAM4 信号中本就狭窄的四个电平台阶,彻底避免因量化误差淹没微弱信号细节。
更快:同时,它凭借更快的响应速度、全新软件架构和多核的运用,将这款用于海量数据处理的实时示波器的速度推到极致。XR8多核 CPU 并行处理与优化固件的组合,让分析性能实现 3-10 倍的跨越式提升:PAM4 眼图分析速度提升 4 倍,SNDR 分析快 10 倍,DDR5 测试时间从 40 分钟压缩至 13 分钟,DP 2.1 一致性测试从 7.5 小时缩短到 2.5 小时。
是德科技亚太区数字和光产品业务拓展经理 朱华朋表示,以往工程师在测试的时候,比如在一个深存储场景下测试、调试一个项目,可能要等待十几分钟才能出结果;现在使用XR8,可能点一下,结果立即就能出来。
是德科技亚太区数字和光产品业务拓展经理朱华朋
更便捷,即更贴合应用:在具备上述这么多优点的同时,它相比之前的UXR,整体外观上体积更小,重量更轻。风扇噪音也大幅降低。以前UXR,包括其他同规格的示波器,在处理海量数据时,芯片功耗高、风扇噪音大;而XR8运行更安静,几乎听不到噪音,可以直接放在工作台使用。这种更安静的能力,主要归功于它的高效能设计。

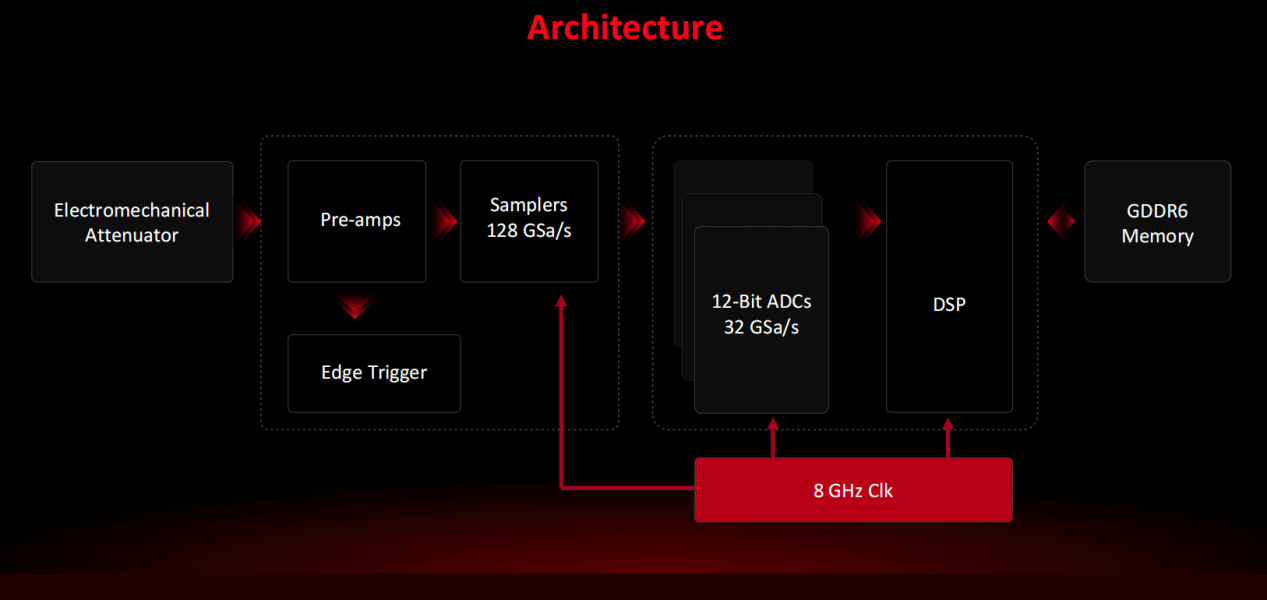

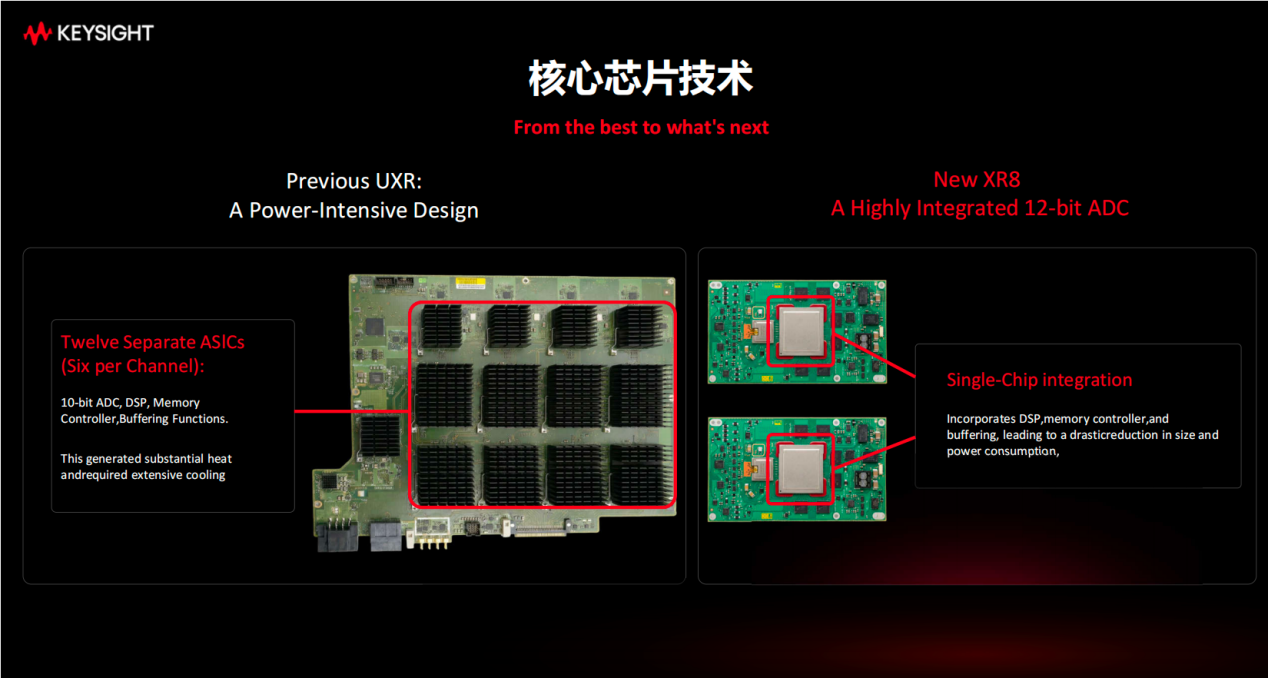

当业内还在“卷”优化单颗芯片或电路板上的电源完整性时,是德科技已经迈入了全新阶段,在SoC的水平上设计示波器。依托将ADC、DSP、内存控制整合进单颗SoC,XR8在实现12位高精度的同时,功耗降至原来的三分之一。这种集成化的降维打击,让XR8在实现“更准”与“更快”的同时,彻底解决了高端仪器风扇狂转、噪音巨大的顽疾,实现了性能与功耗的“不可能三角”。
软件重定义:从“量化表征”到“效率引擎”
硬件的SoC化只是XR8的一面,其另一面是软件平台的彻底换代。
是德科技此前的示波器软件平台,最早可追溯到20多年前。虽然中间经历过多轮迭代,但整体架构并没有发生根本改变,更多是在原有框架上持续扩展。然而今天的示波器,早已不再只是一个测量工具,而是集信号分析、数据处理、结果呈现和自动化开发于一体的综合平台。面对高速接口、复杂调制和海量数据分析的新需求,旧软件架构显然已经难以完全承接下一代应用场景。
XR8的新软件平台,首先带来的是分析能力的明显增强。相较上一代平台,它在可分析的通道数量、波形数量和多任务处理能力上都有大幅提升。以抖动分析为例,业内不少平台往往只能分析单组信号,而XR8可同时分析4组信号抖动。与此同时,系统最多可同时显示64组通道波形或数学函数,为复杂系统的并行观测和关联分析提供了更大空间。
其次,新平台在显示与交互上完成了明显的现代化升级。XR8采用了更加灵活的多窗口界面,原始波形、NRZ波形、PAM3/PAM4波形、眼图、抖动结果、测量参数和统计内容都可以按需自由排布。无论是重叠显示、横向排列还是纵向布局,用户都可以根据测试任务自行调整。对今天的工程师来说,示波器已经不只是“看波形”的仪器,更像是一个可视化分析工作台,而XR8的软件平台正是朝这个方向在演进。
再者,XR8显著降低了自动化测试开发门槛。平台内置的 Script Recorder 脚本录制功能,可以把用户手动完成的一次测试流程自动记录为脚本指令,并直接复制到程序中调用。这意味着,许多原本需要手动编写的自动化控制流程,现在可以通过“操作一次、自动生成”的方式快速实现,从而明显缩短测试软件与系统集成开发周期。
在人机交互体验上,XR8也做了很多细节优化。例如在深存储模式下,设备标配1G存储深度,最高可扩展至8G,即便面对超深存储数据,用户依然可以进行多层级波形缩放和局部放大,整体交互依旧流畅。在数学函数分析方面,新平台采用了图形化、拖拽式操作方式,用户可以在同一界面中同时查看眼图、抖动、统计参数、直方图,以及数学函数前后的波形变化,进一步提升复杂调试场景下的效率。
从实际使用反馈来看,这套新平台对两类用户都更友好:一类是首次接触高端示波器的新用户,他们更容易接受图形化界面和现代交互逻辑;另一类则是长期使用示波器的资深工程师,他们会发现,新平台在复杂操作场景下明显更顺手,同时原有常用功能也依旧容易找到,迁移成本并不高。
因此,XR8的价值并不只是“新一代示波器”,更准确地说,它是一次面向下一代高速互联和复杂系统验证需求的平台级升级。硬件上,它通过更高集成度重做信号链路;软件上,它把示波器从传统测量工具推向现代工程分析平台。两者叠加,才构成了XR8真正的竞争力来源。
多面手,AI时代的示波器,不能再做“偏科生”
说了这么多,那么这台示波器究竟该怎么用?它有哪些好处?
关于这点,是德科技资深技术顾问与高速测试技术专家李凯进行了详细的阐述,首先,它最大的优势就是“多面手”。在高端示波器市场,很多产品往往会为了某一项指标做到极致,而在其他能力上做取舍。XR8的不同之处在于,它并不是一台只擅长某个单一测试场景的仪器,而是尽可能把高频、高速、高精度和多功能整合到同一平台上。无论是低频、中频、高频还是微波信号测量,无论是眼图、抖动、均衡、去嵌入、FFT还是数学函数分析,XR8都能够覆盖,而且并非“勉强支持”,而是真正具备面向工程应用的完整能力。
是德科技资深技术顾问与高速测试技术专家李凯
这种“多面手”能力,在总线一致性测试中体现得尤其明显。以DisplayPort为例,其速率已经从早期的1.6Gbps、2.7Gbps、5.4Gbps、8.1Gbps,一路演进到如今更高等级的20Gbps级别,而且通常还是多通道并行传输。不同速率之下,还要叠加不同信号摆幅、预加重设置、扩频时钟开关等变量,组合起来往往就是成百上千种测试条件。
这意味着,一次完整的一致性验证,不再只是“测一下波形”那么简单,而是一个典型的高重复、高复杂度、高时间消耗工程。过去,一位工程师完成一个DisplayPort接口的全套测试,往往要花掉七八个小时;如果是多接口并行验证,整体周期甚至会拉长到接近一周。
而XR8带来的价值,不只是把单次测试“做出来”,而是明显压缩了整个验证周期。按照发布信息,新平台在相关测试任务上的效率可提升约3倍,原本一周的工作量,有机会被压缩到一内完成。对于如今节奏极快的接口验证和产品迭代来说,这种效率提升本身就是竞争力。
依托全栈分析能力,XR8正深入三大最具潜力的前沿赛道:
高端智能硬件(如AR/VR、人形机器人): 应对“数-模-电-波”混合的极端复杂环境。XR8 能在密集的电磁干扰中,精准 debug 电机与传感器之间的微弱信号。
AI 计算芯片(GPU、Chiplet):针对高频、高密度接口带来的严重串扰。XR8 支持多通道眼图同步联测,是分析先进封装内部信号关联性的最佳工具。
新一代无线通信(6G、毫米波):凭借高度集成的前端架构,XR8 能够表征整套系统的信号完整性,确保每一个脉冲信号的质量都能满足严苛标准。
结语
在AI时代背景下,是德科技XR8的推出是对高带宽示波器的一次平台级重构。它的升级,不只是参数上的再提升,也不只是带宽、精度或速度的单点突破,而是围绕硬件架构、软件平台、分析效率和使用体验展开的一次系统性进化。
过去,测试测量行业更像电子产业背后的“无名英雄”;而在AI时代,它正在逐渐走向台前。AI基础设施拼的不只是算力芯片,不只是交换带宽,也不只是资本开支,更是一整套从设计、验证到量产的工程能力。而测试测量,正是这套工程能力中最不可或缺的一环。
