ST深化中国本地化战略：双供应链落地、两款重磅MCU齐发

随着全球半导体供应链格局的深刻变革与边缘人工智能、信息安全等技术的快速演进，MCU市场正迎来新一轮的升级周期。

前不久，意法半导体（ST）在上海举行了“STM32创新产品与本地化战略媒体沟通会”，宣布多项重磅举措：STM32本地化双供应链全面落地，新一代主流级MCU STM32C5与超低功耗MCU STM32U3系列正式亮相，同时详细阐述了应对欧盟《网络弹性法案》（CRA）的策略与路径。

意法半导体多位高管现身活动现场，不仅展示了ST在产品与技术上的持续创新，更释放出其深耕中国市场、强化供应链韧性的明确信号。

ST中国本地化战略落地：同标同质同价，双供应链落地

意法半导体与华虹半导体的合作是本次沟通会的焦点之一。早在2022年底，ST便启动了将自有的40纳米嵌入式闪存工艺迁移至华虹无锡工厂的计划。经过三年的严谨验证，首款STM32H7系列产品已于2025年第四季度在华虹实现量产，并开始向客户批量交付。

意法半导体中国区微控制器、数字IC与射频产品部(MDRF)边缘人工智能副总裁Arnaud JULIENNE在沟通会上强调，这一合作的核心目标是为客户提供安全的供应链保障。他指出 华虹采用与ST全球晶圆厂完全一致的40nm嵌入式非易失性存储器技术和质量管控标准，确保本地制造的产品在质量和兼容性上与ST全球标准无缝衔接。

此外，意法半导体中国区微控制器、数字 IC 与射频产品部(MDRF) 微控制器市场与应用高级市场经理谈俊进一步解释了双供应链为客户带来的实际价值：ST深圳自营封测厂与本地封测合作伙伴共同构成后端产能，与华虹的前道晶圆制造无缝衔接，最终通过苏州和深圳的仓库完成交付，形成完整的“一条龙”供应链。客户无需更改设计或型号，即可根据自身需求灵活选择中国供应链或海外供应链的产品。

针对媒体关心的价格与认证问题——即华虹生产的产品与海外供应链产品在价格上是否一致，以及客户是否需要额外认证。

Arnaud JULIENNE表示： “质量、可靠性不是 ‘基本一致’，而是完全一致。ST内部有统一的成本与价格管理体系，客户不会因为产地不同而看到价格差异。”

同时，谈俊补充道：“客户不需要做任何额外的认证工作。我们交付的是同一个型号、同一个规格、同一个产品。就像你在超市里买同一品牌的牛奶，产地不同但东西一样，价格也一样，拎起来就能走。型号不用改，驱动不用改，软硬件完全兼容。”

可见，ST这一制造模式是为国内客户提供独特的双供应链选择权，既可以选用中国本地制造的MCU，也可选择海外生产的MCU，且品质全球一致、完全兼容。

据悉，除了已量产的STM32H7，2026年内还将有STM32C5、STM32H5等多个系列在华虹实现本地化量产。ST透露，未来部分产品甚至可能拥有三条供应链——中国、欧洲及亚洲其他代工厂，以进一步提升供应安全性。

STM32C5：主流MCU的“破局者”

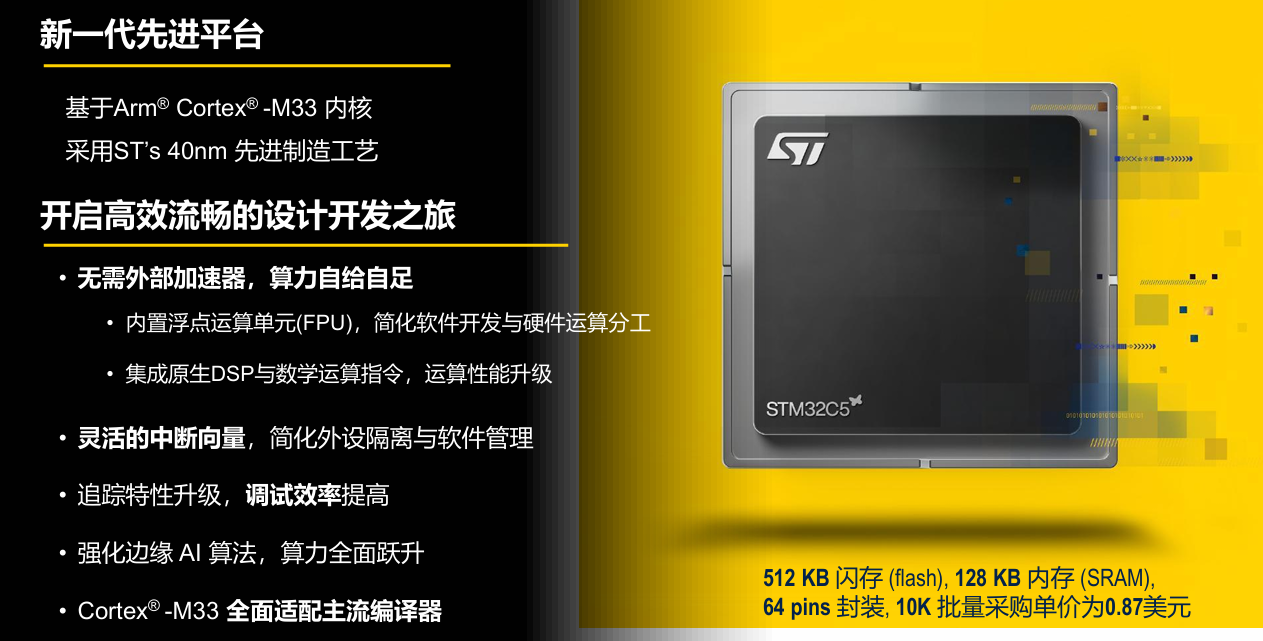

作为本次发布会的重头戏，STM32C5定位主流 MCU，旨在以低成本实现设计升级，成为经典STM32F1系列的升级换代产品。该系列基于Arm Cortex-M33内核，主频达144MHz，相比传统Cortex-M0+内核产品性能提升约三倍。



“我们要破掉三个困局：算力困局、外设隔离与软件管理挑战、以及调试效率问题。” 谈俊介绍道，STM32C5内置浮点运算单元（FPU）与原生DSP指令，无需外部加速器即可实现算力自给自足；灵活的中断向量与先进的中断控制器大幅简化了外设隔离与软件管理；同时支持边缘AI算法的轻量化部署。

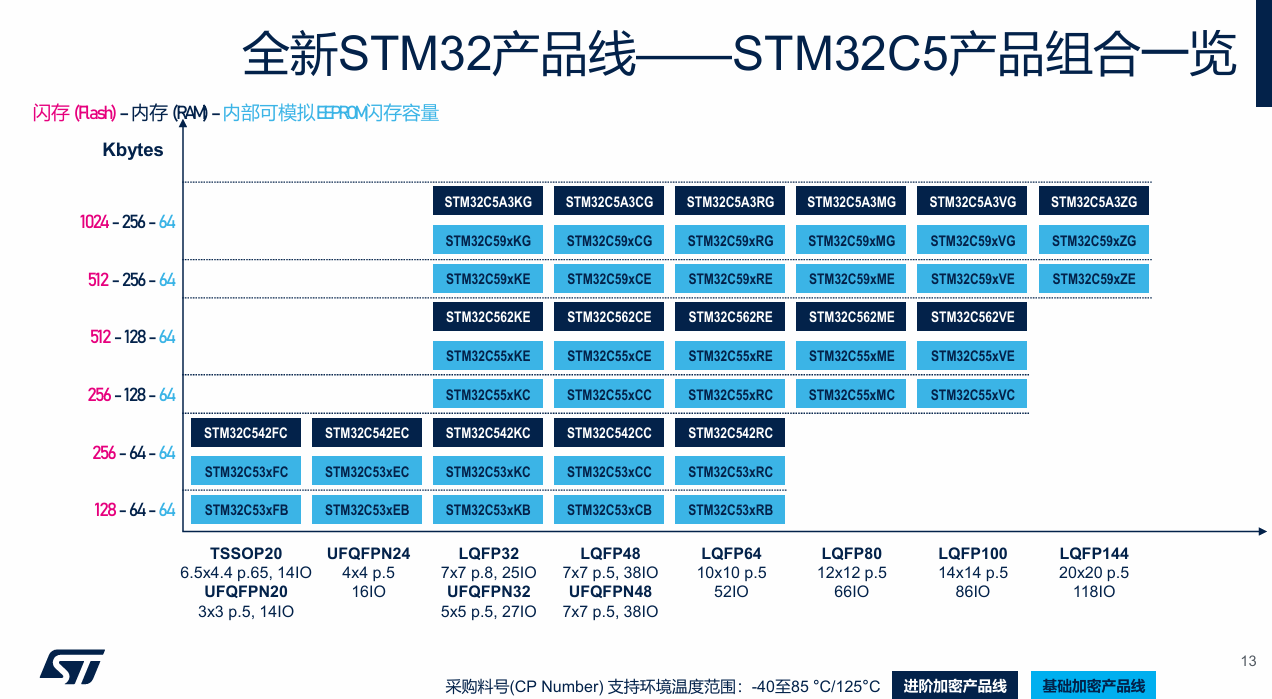

从产品组合来看，STM32C5系列覆盖128KB至1MB闪存、64KB至256KB RAM，提供从32引脚到144引脚的多种封装。其中，C53系列面向M33入门级应用，闪存256KB；C55系列闪存512KB；C59系列则最高达1MB闪存，并增加以太网、OctoSPI扩展接口及三组ADC。在信息安全方面，C59系列还搭载了抗侧信道攻击的加密模块，目标获得PSA L3与SESIP3认证。

针对入门级MCU是否应集成NPU这一话题，以及ST如何看待这一趋势？谈俊向半导体行业观察表示：“这首先要看你如何定义入门级。ST对产品的定位有明确区隔。我们认为NPU应当先在高性能产品上试水——因为NPU本身需要算力支撑。在应用场景验证了技术需求和市场前景之后，我们才会把已经成熟可用的IP复刻到入门级产品上。这样既能保证批量、摊薄成本，又不会让入门级产品因为增加NPU而成本飙升。”

他进一步指出，ST在STM32C5和STM32U3上选择了另一条务实路径——硬件信号处理器HSP作为过渡方案。“HSP不一定需要NPU，也可以在算力有限的条件下实现AI功能。再配合我们的Cube AI和Nano Edge AI软件生态，可以将模型轻量化部署到算力有限的MCU上。在某些入门级应用中，HSP方案的成本优势可能高于直接加NPU。” 意法半导体中国区微控制器、数字 IC 与射频产品部(MDRF) 通用微控制器高级经理Stephane RAINSARD补充道，C5系列最高达1MB的闪存容量也为边缘AI模型提供了充足的存储空间。

STM32U3：超低功耗与硬件加速的融合

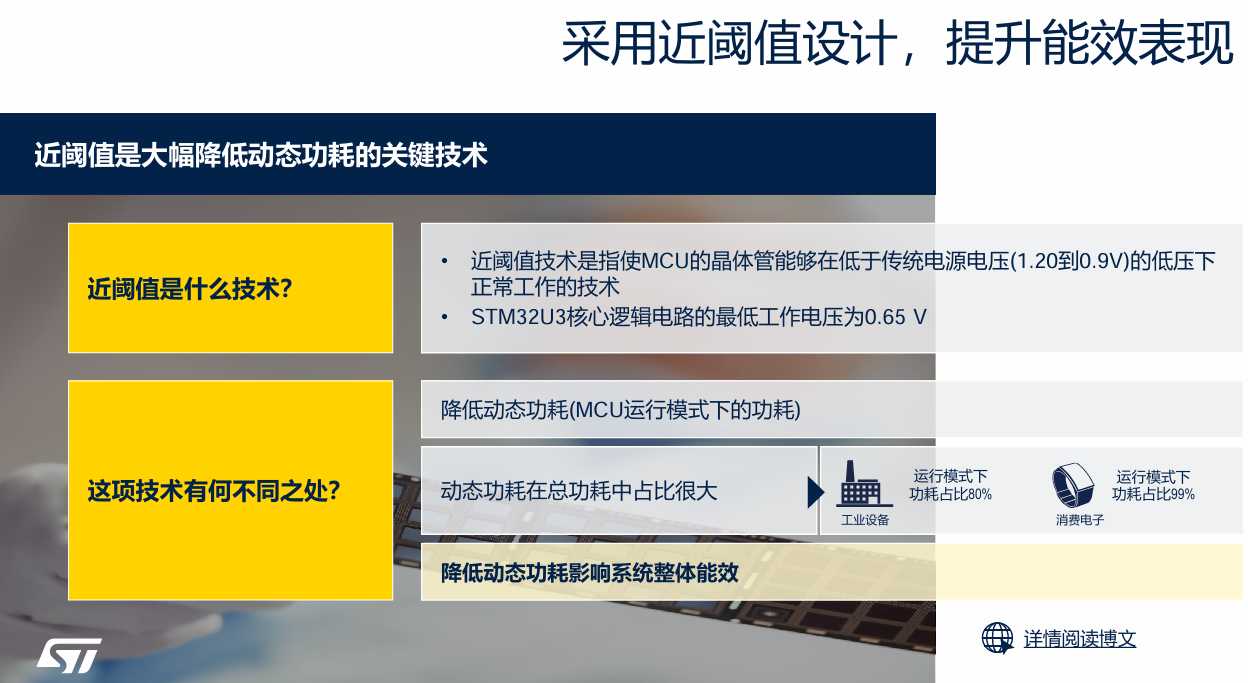

同期发布的STM32U3系列则瞄准了对功耗极为敏感的工业、医疗与消费电子市场。该系列最大的技术亮点是意法半导体首款采用近阈值设计（Near-Threshold）的STM32 MCU——核心逻辑电路最低工作电压降至0.65V，大幅降低动态功耗。其CoreMark/mW测试得分高达117分，较上一代产品能效提升五倍以上，能效领跑市场。



“近阈值技术是降低动态功耗的关键。动态功耗在MCU总功耗中占比很大，降低它能直接提升系统整体能效。” 谈俊解释道。配合自适应电压调节（AVS）技术，STM32U3在生产测试阶段即可将电源电压动态调至接近阈值区间的低电压，且无需API即可实现该功能，节省了客户的开发时间与成本。

在典型应用场景中，STM32U3展现出显著优势：以运动监测设备、智能表计和工业级GPS追踪设备为例，电池寿命提升7倍、芯片尺寸可缩小至原来的四分之一、节能效果提升2倍。

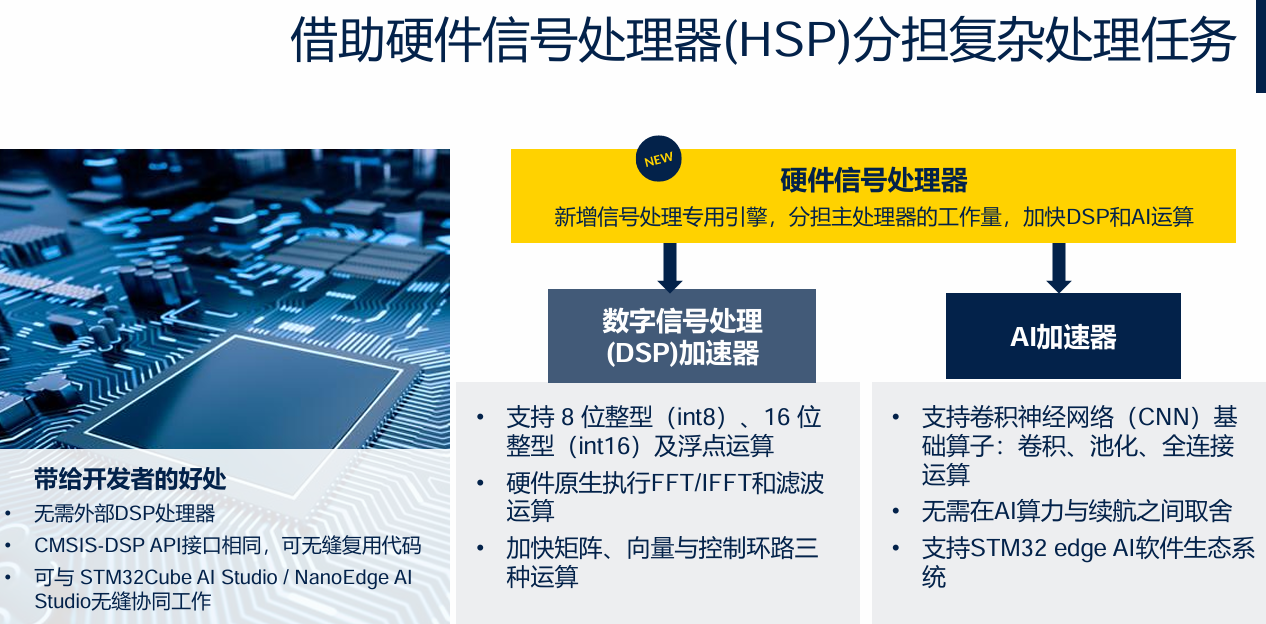

STM32U3的另一大创新是集成了硬件信号处理器HSP。这是一个类似协处理器的专用引擎，可分担主处理器（Cortex-M33）的DSP与AI运算任务。在配合NanoEdge AI Studio使用时，RFFT运算可实现高达12倍的加速，模型整体运算加速4至6倍，系统能效平均提升2倍。与传统STM32L4系列相比，DSP能效提升达30倍。



在信息安全方面，STM32U3同样搭载了与C5系列相同的CCB（耦合链式桥接）安全密钥存储功能，支持基于硬件唯一密钥（HUK）的密钥封装与隔离保护，STM32U3的认证目标是PSA L3和SESIP3。产品组合方面，U3系列提供512KB至2MB闪存、256KB至640KB RAM，包含14种封装选项，且100%引脚兼容STM32U5系列（不含WLCSP封装），便于客户进行性能与成本的灵活升级。

主动应对CRA，ST的安全合规蓝图

随着欧盟《网络弹性法案》（CRA）于2024年12月正式发布，并将于2027年12月11日全面强制执行，所有销往欧盟市场的“带数字元素的产品”都必须满足强制性网络安全要求。作为一家总部在欧洲的半导体厂商，意法半导体在此次沟通会上详细阐述了其CRA合规策略。

意法半导体指出，CRA的几项核心原则包括：从设计之初就考虑安全（Security by Design）、制造商对产品整个生命周期的安全负责、强制性的漏洞管理、供应链透明度（软件物料清单SBOM），以及非合规产品将被禁止进入欧盟市场、最高罚款可达1500万欧元或全球年营收的2.5%。

“ST几年前就已经开始关注CRA的要求，我们加入了CRA工作组，在相关标准化活动中非常活跃。” 意法半导体中国区微控制器、数字 IC 与射频产品部(MDRF) 通用微控制器高级经理Stephane RAINSARD表示，“从ST的角度来看，CRA的安全要求并不是新鲜事。我们有几十年的安全技术积累——从基础安全单元到高安全性产品，几年前我们就开始在MCU上增加大量信息安全外设和生态工具。我们是有备而来的。”

ST的CRA合规策略建立在三大支柱之上：一是流程级认证，ST目标基于 “全面质量保证” （Module H）进行合规评估，覆盖产品设计与开发生命周期；二是产品级认证，目前已有众多STM32产品获得SESIP Level 3、PSA Level 3等认证；三是成熟的漏洞管理流程，ST设有专门的PSIRT（产品安全事件响应团队），遵循ISO/IEC 29147和30111标准，并通过st.com/psirt网站公开接收和响应漏洞报告。

Stephane RAINSARD还特别强调了软件物料清单（SBOM）的重要性：“从2026年开始，ST提供的嵌入式软件开发包都将包含SBOM——就像超市里饼干的成分表一样，客户可以清楚知道每一行软件的来源、版本和潜在安全风险。”此外，ST还提供免费的Vexify安全证明报告，包含交付物与软件包的漏洞扫描分析结果，帮助客户满足CRA的文档与报告要求。

生态系统升级：STM32CubeMX2与免费开发工具

伴随新硬件的发布，ST同步升级了STM32Cube生态系统。STM32CubeMX2代码生成工具新增了Code Preview功能——开发者修改外设配置后可以立即预览相关代码并直接复制粘贴，无需重新生成整个工程。同时，STM32CubeIDE for Visual Studio Code版本为需要CI/CD流程的客户提供了轻量化、模块化的开发环境。

Stephane RAINSARD强调，STM32Cube生态的所有工具、驱动、中间件与例程均免费提供给客户，且采用可商用的宽松授权。 “我们的目标是让客户把工作重点放在应用开发上——驱动与中间件的 ‘困局’已经被ST解决了。”

展望未来：ST在中国的长期承诺

沟通会最后，Arnaud JULIENNE重申了意法半导体对可持续发展的承诺：预计到2027年，ST成立40周年之际，将实现范围一和范围二的碳中和——所有运营能耗将来自可再生能源，不产生任何碳足迹。

他还透露，ST将持续扩大在中国的研发与制造投入。“除了已量产的STM32H7、即将量产的STM32C5与STM32H5，未来还有更多STM32系列导入中国供应链。”

从双供应链的全面落地，到STM32C5、STM32U3两款重磅新品的发布，再到CRA合规的前瞻性布局，意法半导体在此次沟通会上传递的信号清晰而坚定：在巩固全球技术领先地位的同时，通过深度本地化与供应链创新，为中国的开发者与客户提供更灵活、更安全、更具性价比的STM32解决方案。正如ST专家在发布会上所言：“勇于破局，无需破费——我们希望让客户用更少的成本，实现设计上的跃迁。”
