闪迪重新启航,携多款新品亮相CFMS | MemoryS 2025
2025-03-18
17:36:07
来源: 互联网
点击
“闪迪又回来了”,在日前举办的CFMS | MemoryS 2025峰会上,闪迪公司全球产品副总裁Eric Spanneut如此说道。几周前,闪迪正式完成了以独立公司的上市进程。
众所周知,闪迪(Sandisk)是全球领先的闪存及先进存储技术创新企业,深谙个人与企业的数据应用场景,并持续创新以提供解决方案,为伟大的创意提供技术支持。凭借在存储及存储半导体领域的悠久专业积累,闪迪可为数据中心、汽车、移动智能、消费等各领域提供高性能、高功效的产品和解决方案。

闪迪公司全球产品副总裁Eric Spanneut
“我们最原始的闪迪DNA还是继承下来的,且永远不变。闪迪将以系统级的领导地位来解决现实世界的问题。”Eric Spanneut重申。
在CFMS | MemoryS 2025峰会上,闪迪也给我们带来了多款领先产品展示。
闪迪的系统级领导力

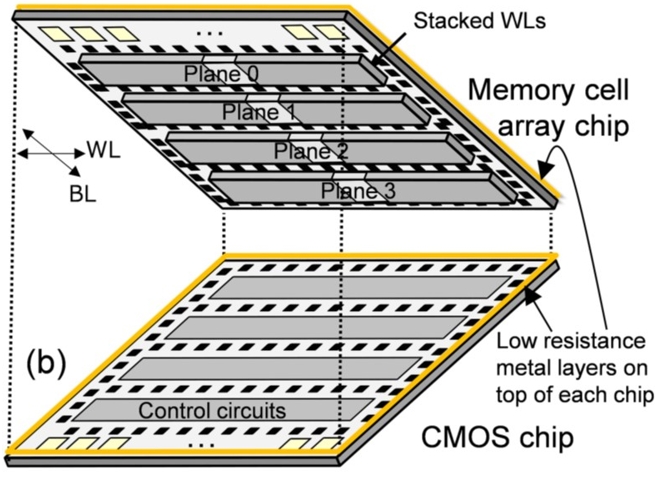

关于什么是系统级的领导力,按照Eric Spanneut在演讲中所说,这是由很多关键要素决定的。当中,首要的是能够有包括CBA和QLC等非常先进的闪存技术,这也是FLASH的未来。在QLC方面,据介绍,得益于先进的QLC技术,闪迪实现了业内领先的单层比特密度。至于CBA,则是一个将每个 CMOS 晶圆和单元阵列晶圆在其优化条件下分别制造,然后结合在一起的技术。

在今年二月于旧金山举办的ISSCC大会上,闪迪就携手铠侠公布了率先采用最先进技术的 3D 闪存,以 4.8Gb/s 的 NAND 接口速度、卓越的能效和更高的密度树立了行业标杆。
在这个技术上,就结合了两家公司革命性的CBA(CMOS directly Bonded to Array,外围电路直接键合到存储阵列)技术相结合,采用最新的NAND闪存接口标准Toggle DDR6.0以及SCA(独立命令地址)协议(一种全新的接口命令地址输入方式),同时还整合了PI-LTT(电源隔离低抽头终端)技术(在进一步降低功耗方面发挥了关键作用)。
通过这一独特的高速技术,两家公司预期,新一代3D闪存将比目前大规模生产的第8 代3D闪存实现33%的NAND接口速度提升,达到4.8Gb/s的接口速度。此外,该技术也显著提升了数据输入/输出的能效,输入功耗降低10%,输出功耗降低34%,成功实现了高性能与低功耗的最优平衡。
除了领先的性能,闪迪产品在能效方面也有很强的领导力。“能获得这样的表现,主要得益于先进的封装、测试、固件以及工作负载,从而引领了系统级方面的收益。”Eric Spanneut说。
人工智能带来存储机会
虽然说过去无论是边缘端还是数据中心,都依然掀起了AI浪潮。但其实直到ChatGPT横空出世之后,人工智能才真正引起了全球轰动,进而引爆了对计算和存储的需求。与此同时,智能驾驶汽车正在全球快速推进,这也给存储创造出了新的契机。
根据CFM闪存市场数据显示,在AI服务器的强劲需求带动下,全球DRAM和NAND闪存销售收入在2025年同比增长涨85.53,创下了1670亿美元的历史新高。预计2025年,全球存储市场产值预计也将继续增长。
Eric Spanneut也举例说,随着AI的到来,内容创作方面越来越流行,全球有3亿内容创作者,他们会创作高清视频,在社交媒体上发布,这种高清的视频又会花非常大的存储容量;AI在端侧变得越来越成为现实,也需要高速的数据传输;汽车领域,也需要高速存储来帮助开发者实现智能驾驶。
其他无论云、AI PC、AI Phone也都给存储带来了新的机会。
正如闪迪公司副总裁兼中国区总经理蔡耀祥所说,AI正在引发各行业的根本性变革。面对AI训练数据集指数级增长、数据形式愈发多样化以及边缘计算设备规模化部署,存储基础设施的演进对于同时实现性能、容量与能效等多维度的跃升至关重要。

闪迪公司副总裁兼中国区总经理 蔡耀祥
“闪存技术凭借其卓越的I/O性能、弹性扩展能力、能效优势和高可靠性,已成为支撑AI数据中心、智能网联汽车、智能移动终端等前沿领域发展的关键推动者。作为拥有深厚专业积累的闪存创新者,闪迪将发挥从NAND到系统级存储解决方案的全栈技术优势,助力构建高效且可持续的数据基础设施,从而利用AI转型机会并充分释放数据价值。”蔡耀祥强调。
正是在这种经营思路的推动下,闪迪一直在更新公司的产品,本届CFMS | MemoryS 2025峰会了也成了公司展示的大舞台。
多款产品亮相
在本届CFMS | MemoryS 2025上,闪迪首先详细介绍了公司针对移动端市场推出的全新产品iNAND MC EU711嵌入式闪存驱动器,面对AI在终端上的需求,为用户带来了优化的移动存储体验。

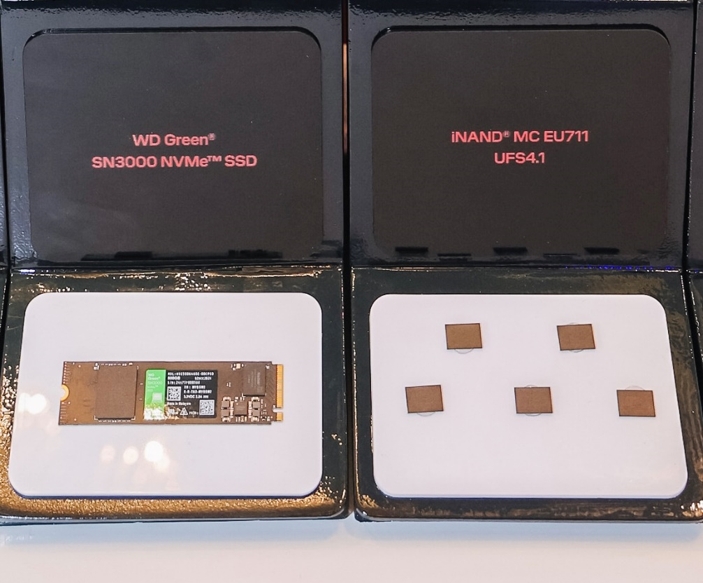

iNAND MC EU711 UFS4.1嵌入式闪存驱动器(右)
据介绍,该产品采用更高性能的NAND技术和全新的UFS 4.1标准,专为移动智能终端设计,助力释放AI潜力。其主要优势包括:
面向数据中心,闪迪带来了企业级SSD Sandisk DC SN861。

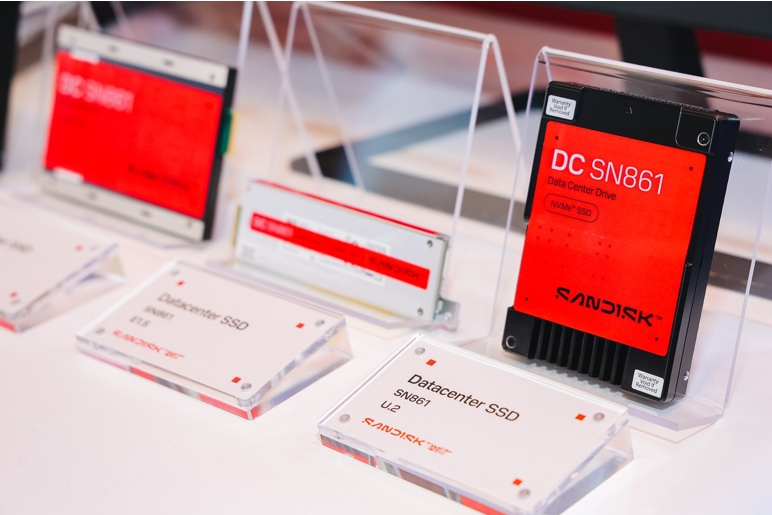

Sandisk DC SN861 企业级SSD
据介绍,Sandisk DC SN861 企业级SSD采用PCIe Gen 5接口,可实现卓越的随机读写表现,容量高达16TB,超低的延迟和非凡的响应速度使其尤为适用于大语言模型(Large Language Model, LLM)的训练、推理和AI服务部署。此外,更低的能耗能够提供更高的每瓦特IOPS(IOPS/Watt),有助于企业进一步降低TCO。PCIe Gen 5带来的带宽提升满足了人工智能行业计算密集型工作环境对高速计算和低时延的需求。
按照闪迪所说,Sandisk DC SN861 企业级SSD专为关键任务工作负载设计,提供了丰富的功能集,包括兼容NVMe 2.0和OCP 2.0规范、支持1次或3次每日全盘写入(DWPD)以及5年有限保修。SN861 E1.S已经通过 NVIDIA GB200 NVL72系统认证,用于加速计算应用。
为了给蓬勃发展的汽车产业提供支持,闪迪带来了AT EN610 NVMe SSD和Sandisk iNAND AT EU752 UFS 4.1 嵌入式闪存驱动器。

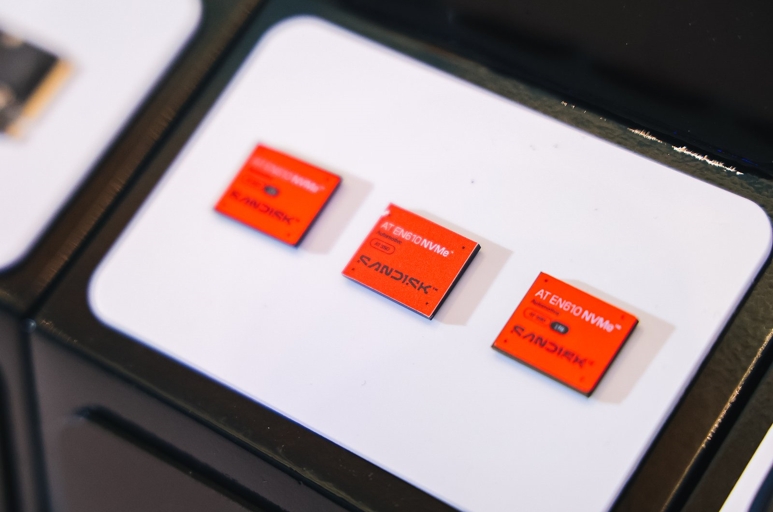

AT EN610 NVMe SSD
当中,AT EN610是一款车规级,高性能,支持宽温工作范围的存储解决方案,专为满足下一代高性能中央计算(High-Performance Centralized Computing, HPCC)架构的严苛需求而设计。AT EN610采用了大容量TLC闪存,并为用户提供了将全部或部分存储空间配置为高耐久性的SLC模式的灵活选择。AT EN610使用M.2 1620 BGA封装,并拥有高达1TB的存储容量。

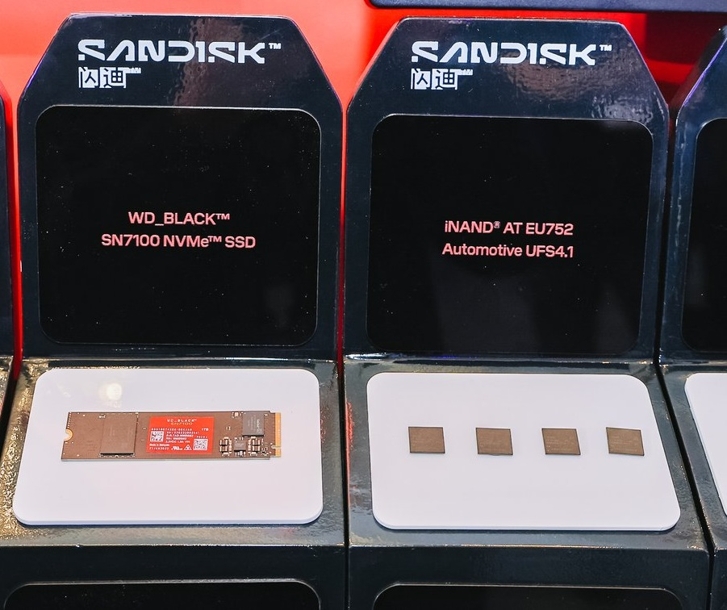

Sandisk iNAND AT EU752 UFS 4.1 嵌入式闪存驱动器
Sandisk iNAND AT EU752 UFS 4.1 嵌入式闪存驱动器则是闪迪旗下首款采用UFS 4.1标准的车规级产品。该突破性解决方案采用了闪迪最新BiCS8 TLC NAND技术,预计性能可达此前闪迪UFS 3.1产品的两倍以上,且容量将达市场现有产品的两倍,高达1TB。旨在支持需要更高存储性能、容量、耐久性和可靠性的革新应用,推动汽车领域的AI创新。
闪迪同时还带来了WD_BLACK SN7100 NVMe SSD、WD Blue SN5000 NVMe SSD等针对PC终端消费者的内置固态硬盘产品,此外,闪迪还可提供容量高达8TB的内置固态硬盘产品WD_BLACK SN850X NVMe SSD。满足不同场景下消费者的需求。
WD_BLACK SN7100 NVMe SSD是针对主流游戏玩家设计研发的高性能PCIe 4.0 SSD产品,采用TLC 3D NAND技术,能够提供高达7,250MB/s的顺序读取速度和6,900MB/s的顺序写入速度(1-2TB容量版本),与上一代产品相比性能提升了约35%,并专为笔记本电脑和掌上游戏PC进行了优化,在满载运行时比上一代产品提升了约100%的能效。

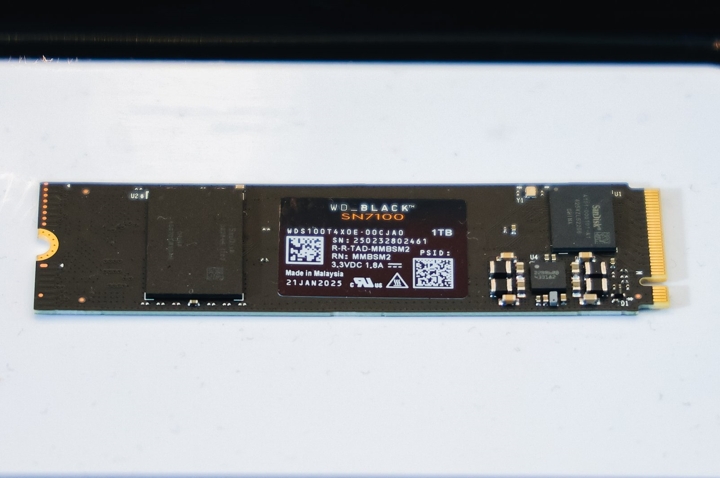

WD_BLACK SN7100 NVMe SSD
WD Blue SN5000 NVMe SSD则是一款为内容创作者与专业人士打造的下一代存储解决方案,能够处理涉及多流4K视频、图像及音频的繁重工作流程,可以实现高达5,150 MB/s的顺序读取速度以及4,900 MB/s的顺序写入速度(500GB-2TB容量版本)。此外,该产品采用DRAM-less架构和低功耗设计,耐久度高达900TBW,目前提供500GB、1TB及2TB三个容量版本。

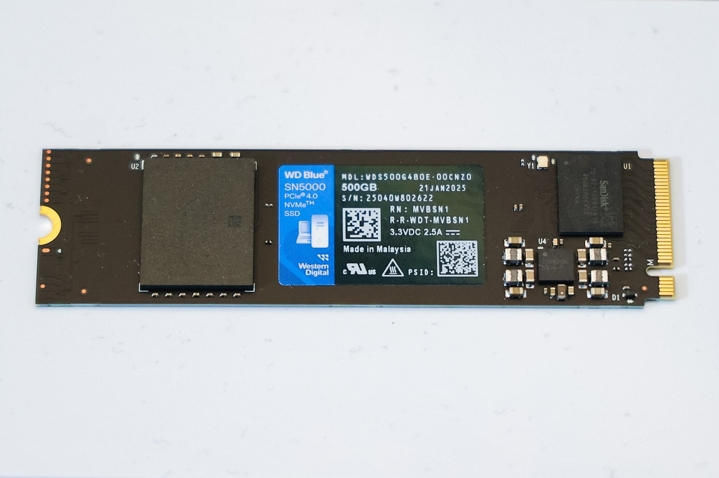

WD Blue SN5000 NVMe SSD
正如Eric Spanneut在演讲中所说,NAND在过去二十年作为非常巨大云转型的基础,而且也是有很多代的设备。现在我们正在进入AI这个新时代,AI的应用确实为行业呈现并带来了很大的机会,包括在降本增效方面,都是需要在产品上体现这些新的功能。
“随着这些终端市场的变化不断,闪迪能够为其产品组合添加新产品矩阵,并最终能够为AI变革时代做出更多的贡献,能够让更多的AI生态公司从中获益。公司在系统层面上的领导力,能够帮助我们更好地实现目标。”Eric Spanneut强调。
众所周知,闪迪(Sandisk)是全球领先的闪存及先进存储技术创新企业,深谙个人与企业的数据应用场景,并持续创新以提供解决方案,为伟大的创意提供技术支持。凭借在存储及存储半导体领域的悠久专业积累,闪迪可为数据中心、汽车、移动智能、消费等各领域提供高性能、高功效的产品和解决方案。

闪迪公司全球产品副总裁Eric Spanneut
“我们最原始的闪迪DNA还是继承下来的,且永远不变。闪迪将以系统级的领导地位来解决现实世界的问题。”Eric Spanneut重申。
在CFMS | MemoryS 2025峰会上,闪迪也给我们带来了多款领先产品展示。
闪迪的系统级领导力
关于什么是系统级的领导力,按照Eric Spanneut在演讲中所说,这是由很多关键要素决定的。当中,首要的是能够有包括CBA和QLC等非常先进的闪存技术,这也是FLASH的未来。在QLC方面,据介绍,得益于先进的QLC技术,闪迪实现了业内领先的单层比特密度。至于CBA,则是一个将每个 CMOS 晶圆和单元阵列晶圆在其优化条件下分别制造,然后结合在一起的技术。

在今年二月于旧金山举办的ISSCC大会上,闪迪就携手铠侠公布了率先采用最先进技术的 3D 闪存,以 4.8Gb/s 的 NAND 接口速度、卓越的能效和更高的密度树立了行业标杆。
在这个技术上,就结合了两家公司革命性的CBA(CMOS directly Bonded to Array,外围电路直接键合到存储阵列)技术相结合,采用最新的NAND闪存接口标准Toggle DDR6.0以及SCA(独立命令地址)协议(一种全新的接口命令地址输入方式),同时还整合了PI-LTT(电源隔离低抽头终端)技术(在进一步降低功耗方面发挥了关键作用)。
通过这一独特的高速技术,两家公司预期,新一代3D闪存将比目前大规模生产的第8 代3D闪存实现33%的NAND接口速度提升,达到4.8Gb/s的接口速度。此外,该技术也显著提升了数据输入/输出的能效,输入功耗降低10%,输出功耗降低34%,成功实现了高性能与低功耗的最优平衡。
除了领先的性能,闪迪产品在能效方面也有很强的领导力。“能获得这样的表现,主要得益于先进的封装、测试、固件以及工作负载,从而引领了系统级方面的收益。”Eric Spanneut说。
人工智能带来存储机会
虽然说过去无论是边缘端还是数据中心,都依然掀起了AI浪潮。但其实直到ChatGPT横空出世之后,人工智能才真正引起了全球轰动,进而引爆了对计算和存储的需求。与此同时,智能驾驶汽车正在全球快速推进,这也给存储创造出了新的契机。
根据CFM闪存市场数据显示,在AI服务器的强劲需求带动下,全球DRAM和NAND闪存销售收入在2025年同比增长涨85.53,创下了1670亿美元的历史新高。预计2025年,全球存储市场产值预计也将继续增长。
Eric Spanneut也举例说,随着AI的到来,内容创作方面越来越流行,全球有3亿内容创作者,他们会创作高清视频,在社交媒体上发布,这种高清的视频又会花非常大的存储容量;AI在端侧变得越来越成为现实,也需要高速的数据传输;汽车领域,也需要高速存储来帮助开发者实现智能驾驶。
其他无论云、AI PC、AI Phone也都给存储带来了新的机会。
正如闪迪公司副总裁兼中国区总经理蔡耀祥所说,AI正在引发各行业的根本性变革。面对AI训练数据集指数级增长、数据形式愈发多样化以及边缘计算设备规模化部署,存储基础设施的演进对于同时实现性能、容量与能效等多维度的跃升至关重要。

闪迪公司副总裁兼中国区总经理 蔡耀祥
“闪存技术凭借其卓越的I/O性能、弹性扩展能力、能效优势和高可靠性,已成为支撑AI数据中心、智能网联汽车、智能移动终端等前沿领域发展的关键推动者。作为拥有深厚专业积累的闪存创新者,闪迪将发挥从NAND到系统级存储解决方案的全栈技术优势,助力构建高效且可持续的数据基础设施,从而利用AI转型机会并充分释放数据价值。”蔡耀祥强调。
正是在这种经营思路的推动下,闪迪一直在更新公司的产品,本届CFMS | MemoryS 2025峰会了也成了公司展示的大舞台。
多款产品亮相
在本届CFMS | MemoryS 2025上,闪迪首先详细介绍了公司针对移动端市场推出的全新产品iNAND MC EU711嵌入式闪存驱动器,面对AI在终端上的需求,为用户带来了优化的移动存储体验。

iNAND MC EU711 UFS4.1嵌入式闪存驱动器(右)
据介绍,该产品采用更高性能的NAND技术和全新的UFS 4.1标准,专为移动智能终端设计,助力释放AI潜力。其主要优势包括:
- 更高容量:基于BiCS6 162层TLC NAND打造,提供128GB、256GB、512GB和1TB四种容量版本;
- 卓越性能:符合JEDEC 全新发布的UFS 4.1标准,在保持低功耗运行的同时,性能较UFS 3.1规格产品提升一倍,顺序读取速度高达4,000 MiB/s,顺序写入速度高达3,000 MiB/s;
- 数据安全:加入Advanced RPMB隐私加密功能,保障数据安全;
- 热能效管理:丰富的热能效管理和保护功能,提供超强性能的同时实现优秀的发热控制;
- 文件管理:支持主流碎片文件管理功能(如HID和FBO),确保终端设备长久使用仍能保持优异性能。
面向数据中心,闪迪带来了企业级SSD Sandisk DC SN861。

Sandisk DC SN861 企业级SSD
据介绍,Sandisk DC SN861 企业级SSD采用PCIe Gen 5接口,可实现卓越的随机读写表现,容量高达16TB,超低的延迟和非凡的响应速度使其尤为适用于大语言模型(Large Language Model, LLM)的训练、推理和AI服务部署。此外,更低的能耗能够提供更高的每瓦特IOPS(IOPS/Watt),有助于企业进一步降低TCO。PCIe Gen 5带来的带宽提升满足了人工智能行业计算密集型工作环境对高速计算和低时延的需求。
按照闪迪所说,Sandisk DC SN861 企业级SSD专为关键任务工作负载设计,提供了丰富的功能集,包括兼容NVMe 2.0和OCP 2.0规范、支持1次或3次每日全盘写入(DWPD)以及5年有限保修。SN861 E1.S已经通过 NVIDIA GB200 NVL72系统认证,用于加速计算应用。
为了给蓬勃发展的汽车产业提供支持,闪迪带来了AT EN610 NVMe SSD和Sandisk iNAND AT EU752 UFS 4.1 嵌入式闪存驱动器。

AT EN610 NVMe SSD
当中,AT EN610是一款车规级,高性能,支持宽温工作范围的存储解决方案,专为满足下一代高性能中央计算(High-Performance Centralized Computing, HPCC)架构的严苛需求而设计。AT EN610采用了大容量TLC闪存,并为用户提供了将全部或部分存储空间配置为高耐久性的SLC模式的灵活选择。AT EN610使用M.2 1620 BGA封装,并拥有高达1TB的存储容量。

Sandisk iNAND AT EU752 UFS 4.1 嵌入式闪存驱动器
Sandisk iNAND AT EU752 UFS 4.1 嵌入式闪存驱动器则是闪迪旗下首款采用UFS 4.1标准的车规级产品。该突破性解决方案采用了闪迪最新BiCS8 TLC NAND技术,预计性能可达此前闪迪UFS 3.1产品的两倍以上,且容量将达市场现有产品的两倍,高达1TB。旨在支持需要更高存储性能、容量、耐久性和可靠性的革新应用,推动汽车领域的AI创新。
闪迪同时还带来了WD_BLACK SN7100 NVMe SSD、WD Blue SN5000 NVMe SSD等针对PC终端消费者的内置固态硬盘产品,此外,闪迪还可提供容量高达8TB的内置固态硬盘产品WD_BLACK SN850X NVMe SSD。满足不同场景下消费者的需求。
WD_BLACK SN7100 NVMe SSD是针对主流游戏玩家设计研发的高性能PCIe 4.0 SSD产品,采用TLC 3D NAND技术,能够提供高达7,250MB/s的顺序读取速度和6,900MB/s的顺序写入速度(1-2TB容量版本),与上一代产品相比性能提升了约35%,并专为笔记本电脑和掌上游戏PC进行了优化,在满载运行时比上一代产品提升了约100%的能效。

WD_BLACK SN7100 NVMe SSD
WD Blue SN5000 NVMe SSD则是一款为内容创作者与专业人士打造的下一代存储解决方案,能够处理涉及多流4K视频、图像及音频的繁重工作流程,可以实现高达5,150 MB/s的顺序读取速度以及4,900 MB/s的顺序写入速度(500GB-2TB容量版本)。此外,该产品采用DRAM-less架构和低功耗设计,耐久度高达900TBW,目前提供500GB、1TB及2TB三个容量版本。

WD Blue SN5000 NVMe SSD
正如Eric Spanneut在演讲中所说,NAND在过去二十年作为非常巨大云转型的基础,而且也是有很多代的设备。现在我们正在进入AI这个新时代,AI的应用确实为行业呈现并带来了很大的机会,包括在降本增效方面,都是需要在产品上体现这些新的功能。
“随着这些终端市场的变化不断,闪迪能够为其产品组合添加新产品矩阵,并最终能够为AI变革时代做出更多的贡献,能够让更多的AI生态公司从中获益。公司在系统层面上的领导力,能够帮助我们更好地实现目标。”Eric Spanneut强调。
