全志科技:V861智能视觉专用芯片赋能端侧AI视觉新生态
2026-08-13
14:34:00
来源: 互联网
点击
2026年8月13日,第五届滴水湖中国RISC-V产业论坛在上海滴水湖洲际酒店举行。珠海全志科技股份有限公司产品研发中心总经理黄少锐在论坛上推介了公司最新面向智能视觉应用的高性能专用芯片——V861,分享了RISC-V在智能视觉领域的创新实践与落地经验。
珠海全志科技股份有限公司产品研发中心总经理黄少锐
黄少锐在演讲中指出,随着AI与多媒体编解码的深度融合,智能视觉领域正经历深刻变革。“对视觉领域不仅是要求能够看得清,而且还要看得懂。”他表示,RISC-V因其处理器指令集架构的灵活性和可定制化特性,正在越来越多的视觉芯片中得到应用。

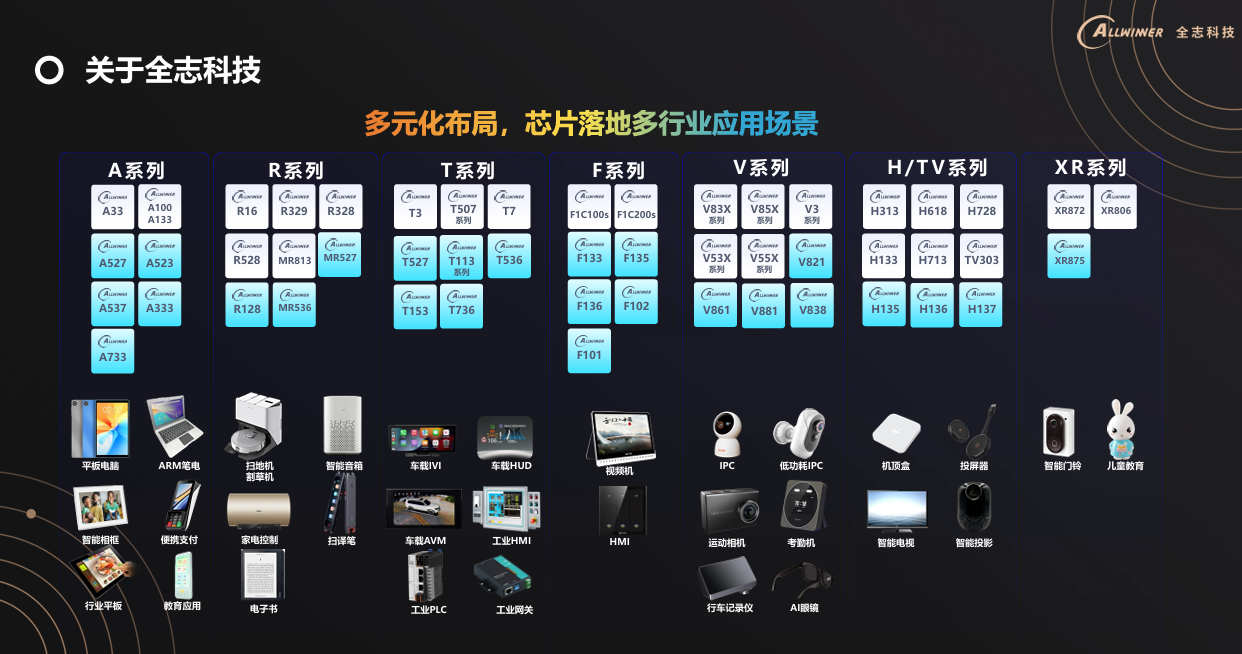

全志科技成立于2007年,总部位于珠海,在深圳、广州、西安、香港、上海、成都设有分支机构,已形成覆盖A系列(多媒体)、R系列(智能硬件)、T系列(车载与工业)、F系列(微媒体)、V系列(视觉)、H/TV系列、XR系列的完整产品矩阵。其中V系列是全志智能影像的核心产品线,持续推动影像解决方案的能效提升。

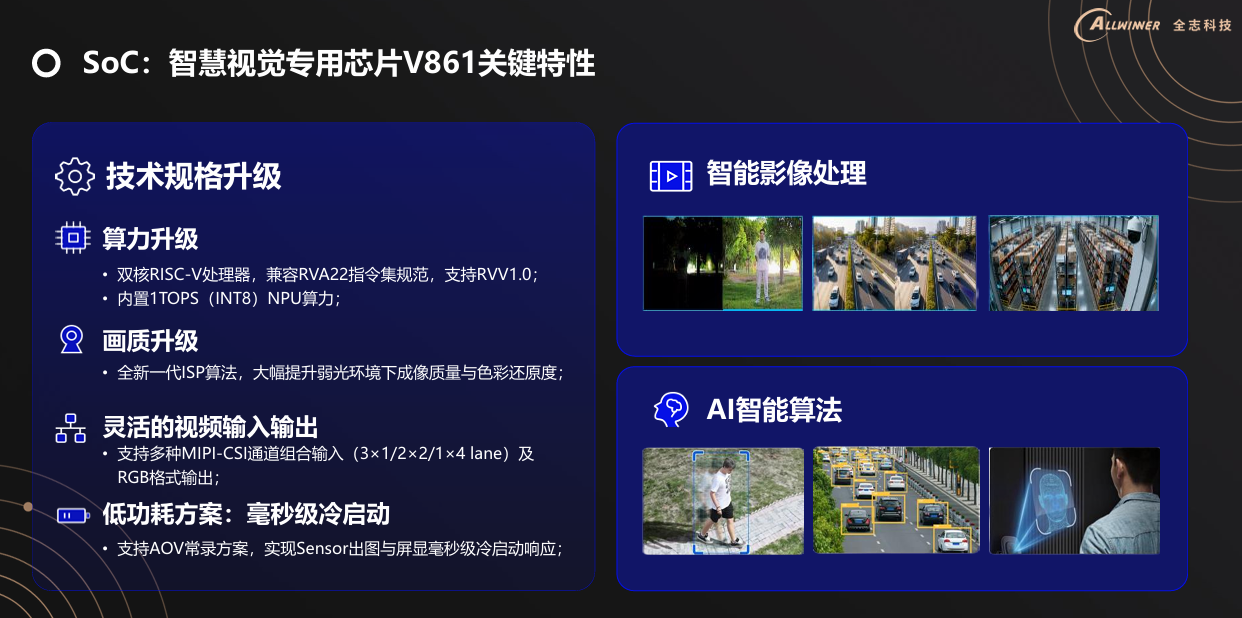

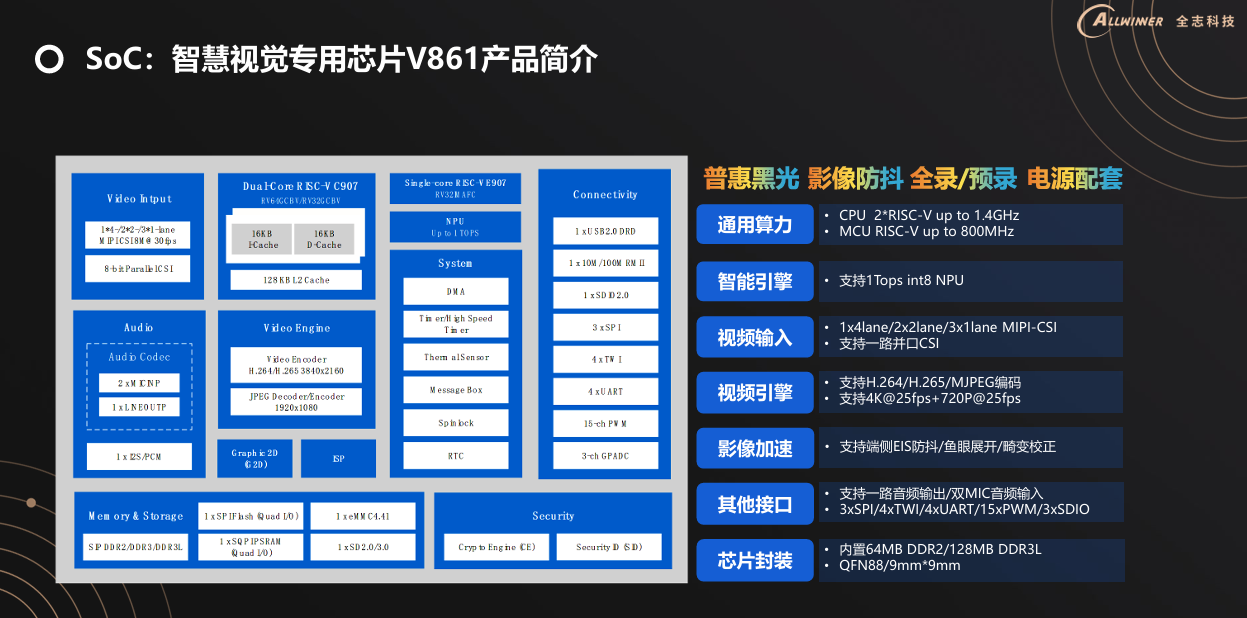

V861是一款基于RISC-V架构的双核64位智能视觉专用芯片。在通用算力方面,搭载双核玄铁C907 RISC-V处理器,主频最高1.4GHz,兼容RVA22指令集规范并支持RVV1.0向量扩展;同时配备一颗玄铁E907低功耗MCU核心,主频最高800MHz。智能引擎方面内置1TOPS(INT8)NPU算力。黄少锐特别介绍道:“双核RISC-V加一个MCU的搭配,能够处理在拍视频做影像处理的同时做一些实时控制。智能引擎支持在端侧运行视觉分类、识别等功能,把能力下沉到端侧。”

在画质方面,V861搭载全新一代AI-ISP 2.0图像处理单元,大幅提升弱光环境下的成像质量与色彩还原度,支持64MB低内存下的AI-ISP方案。视频编码方面支持H.264/H.265硬件编码,最高支持4K@25fps高清视频处理。视频输入方面支持三路摄像头直接接入,提供1×4-lane、2×2-lane、3×1-lane多种MIPI-CSI通道组合。芯片采用SiP封装,片内集成128MB DDR3L内存。

在低功耗方面,V861支持AOV常录方案,可实现Sensor出图与屏显毫秒级冷启动响应。
黄少锐重点介绍了V861的两大核心应用方向。
AI眼镜及视觉穿戴类应用。“AI视觉穿戴芯片需求非常明确,画质、功耗、小型化、互联和性能,优先级基本按这个顺序来排。”全志此前推出的第一代视觉穿戴全集成芯片V821已基于RISC-V架构全面量产,录制视频可达2K分辨率,软件唤醒到出图时间在150毫秒以内。新一代V861方案在此基础上实现大幅升级:拍照能力提升至2400万像素,录制支持2K@30fps,搭载Wi-Fi 6连接,封装针对眼镜产品做了定制优化,“能够让眼镜方案做得更加轻巧美观”。全志提供了从底层驱动、中间件框架到上层应用适配的完整解决方案,帮助开发者快速完成产品开发。
智能安防及行业视觉类应用。该场景的核心需求依次为画质、成本、快启、功耗、性能和互联。全志已推出系列化方案并全面量产,支持单目、双目、四目产品,视频能力覆盖200万至500万像素,快启速度小于200ms。V861方案新增智能编码能力——通过动态码率控制节约带宽资源,同时支持端侧多场景防抖,在手持相机、运动相机等场景下保证影像画质稳定清晰。

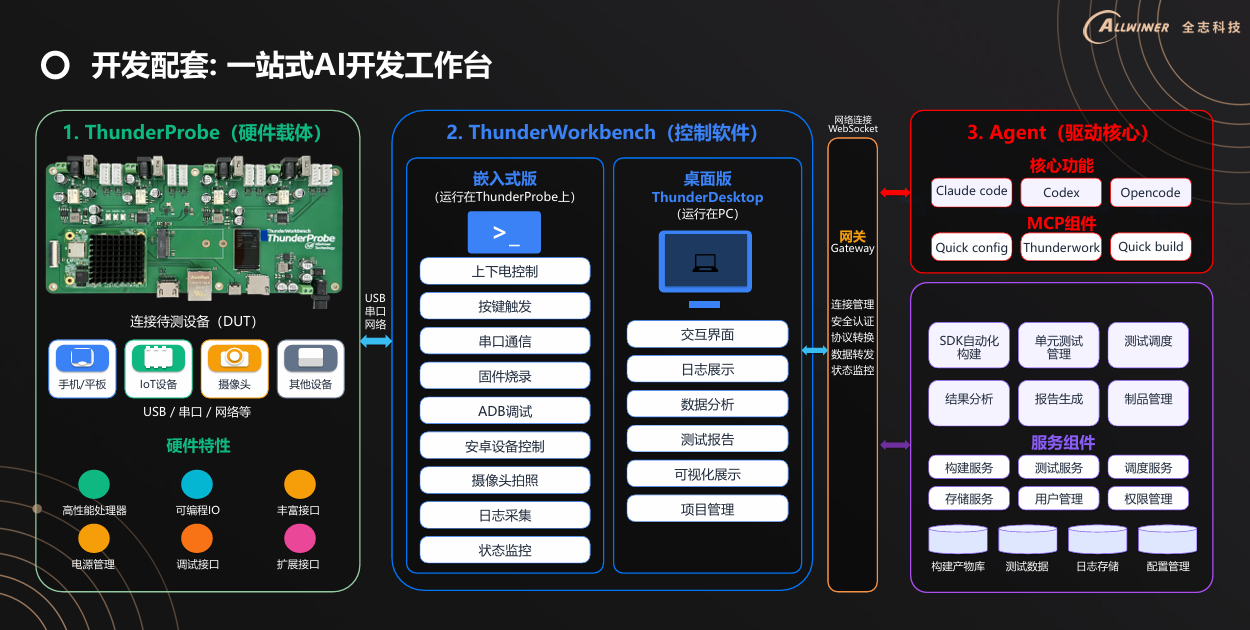

为降低嵌入式AI开发门槛,全志推出了配套的一站式AI开发工作台。黄少锐形象地描述道:“平台左侧像脚手架,可以接入不同开发设备;中间像行杖管理任务分派;右侧像大脑,可以基于RISC-V架构代码做适配优化。通过自然语言就能完成方案开发,是一个非常高效的平台。”他透露,过去产品开发可能需要半年才能量产,“现在通过这个平台有可能2个月、3个月、甚至1个月都有可能”。

黄少锐最后表示,V861的视觉处理、视频编解码、音频、显示和连接能力可覆盖多种产品形态,“最终落到各个领域,需要上下游一起协同努力。”全志科技将保持开放心态,联合硬件、算法、软件及人才伙伴,共同推动“RISC-V+AI”视觉方案在更多领域落地。
珠海全志科技股份有限公司产品研发中心总经理黄少锐视觉赛道变革:从“看得清”到“看得懂”
黄少锐在演讲中指出,随着AI与多媒体编解码的深度融合,智能视觉领域正经历深刻变革。“对视觉领域不仅是要求能够看得清,而且还要看得懂。”他表示,RISC-V因其处理器指令集架构的灵活性和可定制化特性,正在越来越多的视觉芯片中得到应用。
全志科技成立于2007年,总部位于珠海,在深圳、广州、西安、香港、上海、成都设有分支机构,已形成覆盖A系列(多媒体)、R系列(智能硬件)、T系列(车载与工业)、F系列(微媒体)、V系列(视觉)、H/TV系列、XR系列的完整产品矩阵。其中V系列是全志智能影像的核心产品线,持续推动影像解决方案的能效提升。

V861:算力、画质、功耗全面升级
V861是一款基于RISC-V架构的双核64位智能视觉专用芯片。在通用算力方面,搭载双核玄铁C907 RISC-V处理器,主频最高1.4GHz,兼容RVA22指令集规范并支持RVV1.0向量扩展;同时配备一颗玄铁E907低功耗MCU核心,主频最高800MHz。智能引擎方面内置1TOPS(INT8)NPU算力。黄少锐特别介绍道:“双核RISC-V加一个MCU的搭配,能够处理在拍视频做影像处理的同时做一些实时控制。智能引擎支持在端侧运行视觉分类、识别等功能,把能力下沉到端侧。”

在画质方面,V861搭载全新一代AI-ISP 2.0图像处理单元,大幅提升弱光环境下的成像质量与色彩还原度,支持64MB低内存下的AI-ISP方案。视频编码方面支持H.264/H.265硬件编码,最高支持4K@25fps高清视频处理。视频输入方面支持三路摄像头直接接入,提供1×4-lane、2×2-lane、3×1-lane多种MIPI-CSI通道组合。芯片采用SiP封装,片内集成128MB DDR3L内存。

在低功耗方面,V861支持AOV常录方案,可实现Sensor出图与屏显毫秒级冷启动响应。
两大核心应用场景:AI眼镜与智能安防
黄少锐重点介绍了V861的两大核心应用方向。
AI眼镜及视觉穿戴类应用。“AI视觉穿戴芯片需求非常明确,画质、功耗、小型化、互联和性能,优先级基本按这个顺序来排。”全志此前推出的第一代视觉穿戴全集成芯片V821已基于RISC-V架构全面量产,录制视频可达2K分辨率,软件唤醒到出图时间在150毫秒以内。新一代V861方案在此基础上实现大幅升级:拍照能力提升至2400万像素,录制支持2K@30fps,搭载Wi-Fi 6连接,封装针对眼镜产品做了定制优化,“能够让眼镜方案做得更加轻巧美观”。全志提供了从底层驱动、中间件框架到上层应用适配的完整解决方案,帮助开发者快速完成产品开发。
智能安防及行业视觉类应用。该场景的核心需求依次为画质、成本、快启、功耗、性能和互联。全志已推出系列化方案并全面量产,支持单目、双目、四目产品,视频能力覆盖200万至500万像素,快启速度小于200ms。V861方案新增智能编码能力——通过动态码率控制节约带宽资源,同时支持端侧多场景防抖,在手持相机、运动相机等场景下保证影像画质稳定清晰。
一站式AI开发平台加速产品落地
为降低嵌入式AI开发门槛,全志推出了配套的一站式AI开发工作台。黄少锐形象地描述道:“平台左侧像脚手架,可以接入不同开发设备;中间像行杖管理任务分派;右侧像大脑,可以基于RISC-V架构代码做适配优化。通过自然语言就能完成方案开发,是一个非常高效的平台。”他透露,过去产品开发可能需要半年才能量产,“现在通过这个平台有可能2个月、3个月、甚至1个月都有可能”。

黄少锐最后表示,V861的视觉处理、视频编解码、音频、显示和连接能力可覆盖多种产品形态,“最终落到各个领域,需要上下游一起协同努力。”全志科技将保持开放心态,联合硬件、算法、软件及人才伙伴,共同推动“RISC-V+AI”视觉方案在更多领域落地。
