当具身智能进入半导体制造，库卡做对了什么？
2026-10-14
14:57:44
来源: 夏雪
点击
随着摩尔定律逐步走到物理边界，继续向下打磨先进制程的成本急剧抬升，先进封装由此成为后摩尔时代释放芯片性能的核心抓手。而AI大模型带来的算力浪潮，进一步放大先进封装的市场需求。Yole数据显示，2026年全球先进封装市场规模占整体封测市场的比重将首次突破54%，AI算力芯片带动2.5D/3D、Chiplet等工艺需求快速放量。于是晶圆厂、封测厂纷纷开启扩产浪潮，却随即遭遇一道无法回避的难题：传统人力作业模式，已经难以跟上产能扩张的速度。
在这种产业背景下，库卡将在2026中国国际工业博览会上举办了AI，具身而至——库卡“开天 KAl”智能平台暨新品发布会，带来多款创新产品与解决方案，其中对外展示复合机器人半导体搬运解决方案，回答一个现实问题：具身智能，究竟如何走进要求严苛的半导体产线中？
半导体自动化，卡在了哪里
要看清这套布局，得先明白半导体制造卡在什么地方。
一片12英寸晶圆价的在值数千到上万美金，厚度不足一毫米，在晶圆厂中要历经上百道工序、几十次设备流转。每一次流转都伴随颗粒污染和碰撞损伤的风险，任何微小的污染都可能让整片晶圆报废。因此，自动化搬运设备需要满足高洁净、ESD 防护、轻柔取放、24小时不停机等硬性指标。
可真正让自动化难以推进的，是产线中大量的半结构化任务，例如巡检、工装夹具拆装更换、辅料转运、设备辅助运维等，这类工况物料位置多变、作业流程非标准化、动态变化频繁。传统机器人依赖固定示教编程，物料位置稍有偏移即导致任务失败；具身智能则借助三维环境重建、视觉感知与六维力控，能够识别环境变化、容忍位置偏差，从而适应先进封装频繁换型的需求。
另外一个容易被忽略的痛点，是数据和执行之间存在断层。晶圆厂的设备品牌繁杂，控制系统彼此独立，工厂每天产生海量生产数据，但数据很难直接转化成现场设备的实际动作。库卡的三层技术思路，正是瞄准这些现实痛点而来。
一个大脑，一套仿真底座
库卡把方案的第一层，用一个统一的AI大脑加一套数字仿真底座，搭起一套统一的智能中枢。前者负责决策，后者负责在仿真环节中跑通工作流程。

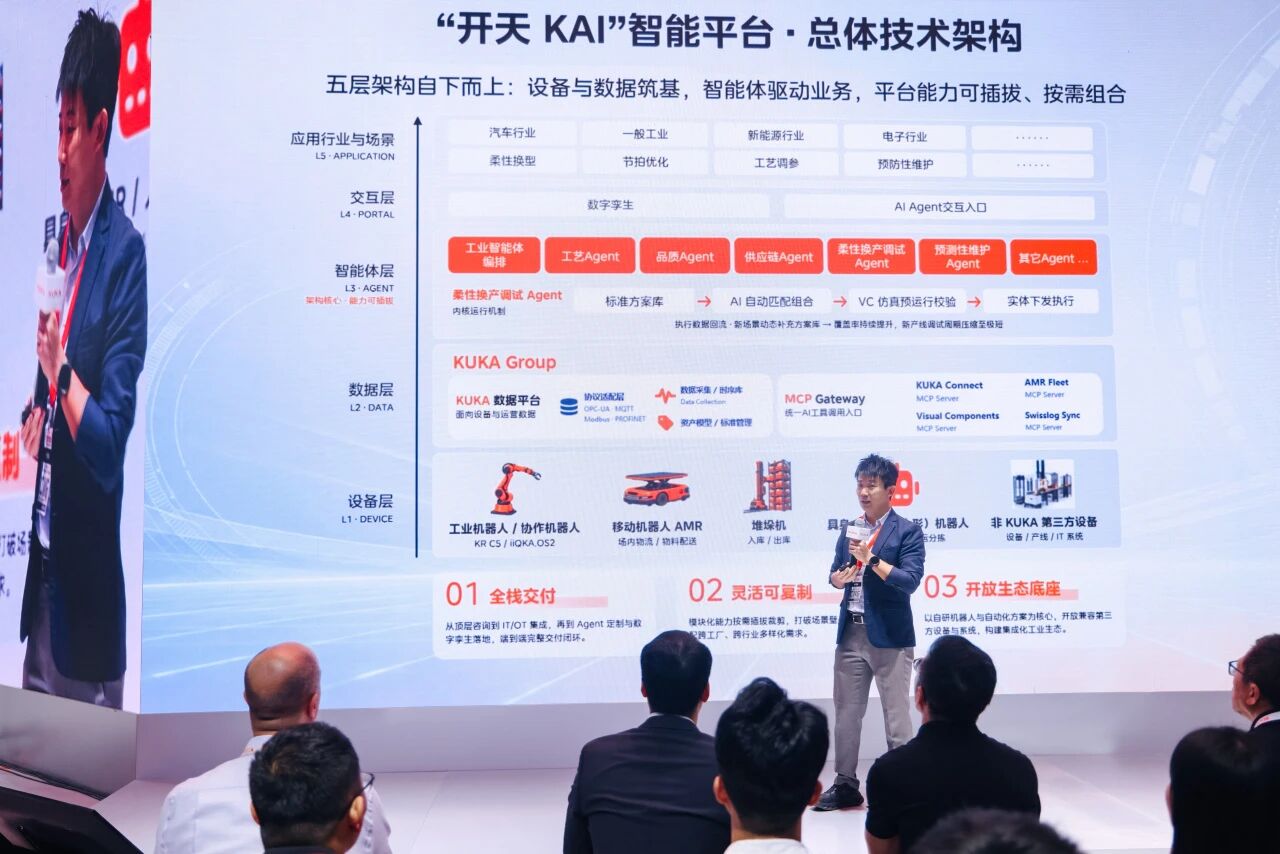

库卡“开天 KAI”智能平台就是负责这套体系的智能中枢，在业务联动上，它向上对接企业ERP、供应链等业务系统，向下统一接入不同形态的具身硬件。整体上，平台以"一脑多形"的方式，实现一个AI大脑对多种本体的统一调度。
平台底层依托EAGLES-X跨本体大模型底座，具备环境感知、三维重建、柔顺力控这些理解物理世界的能力。VR遥操作通过RSI 4毫秒的实时闭环，把每一次人工操作都沉淀成一条示范数据，既减少了人员进出洁净室的频次，也在为模型迭代持续积累素材。对半导体企业而言更实际的一点是，平台原生支持SEMI、MES标准协议，无需推翻现有产线即可接入。特别需要体积的是，平台中的Agent具备可插拔能力，企业完全可以从物料搬运这一单一场景做起，再逐步扩展至品质、供应链的多场景协同。

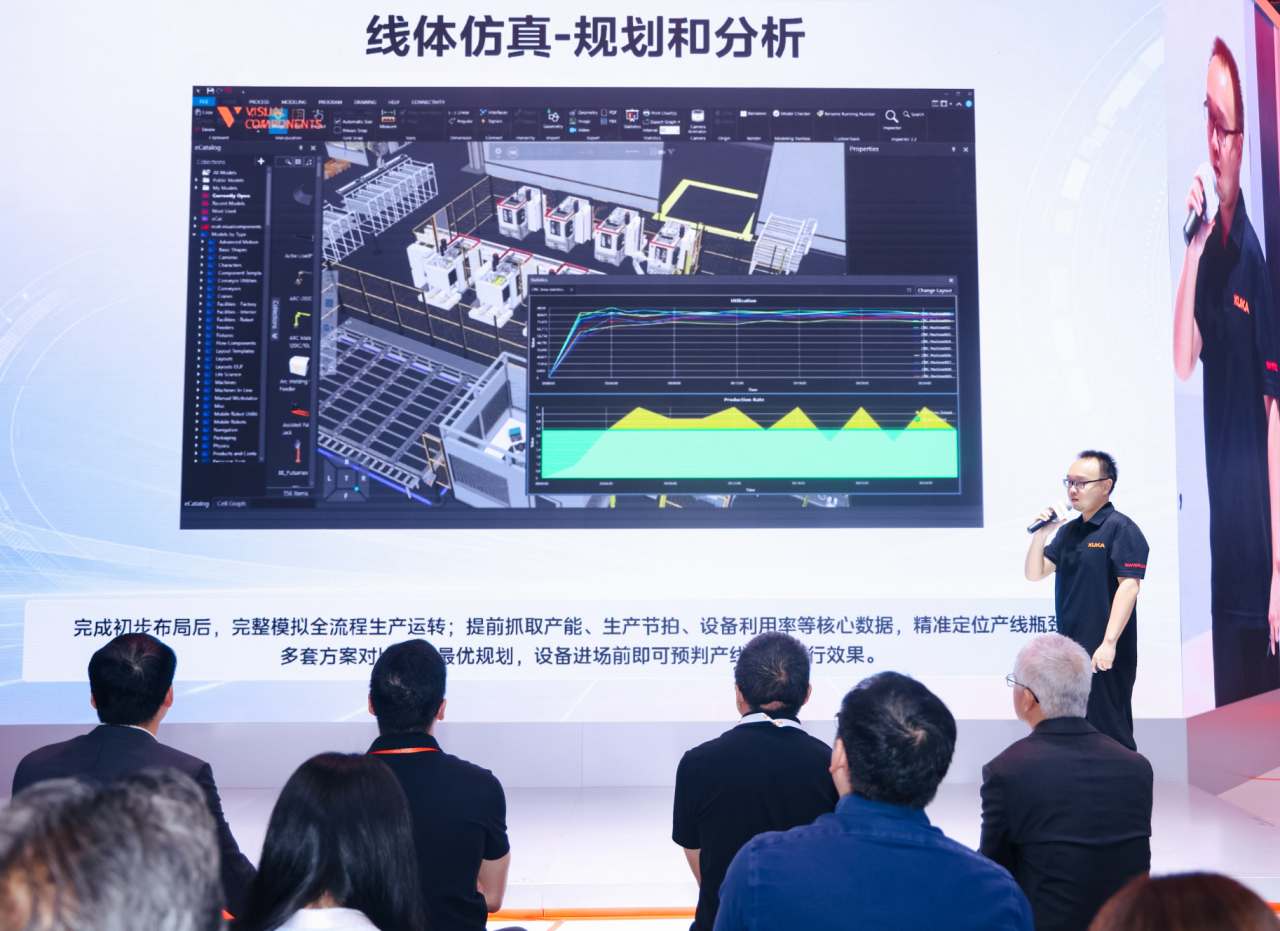

不过，平台侧的接入与调度只是第一步，真正决定项目能否顺利落地的，往往是设备进场前后的调试环节。半导体产线的真机调试代价极高，任何碰撞干涉都可能报废晶圆。库卡推出的Visual Components CN就承担了这份前置工作。它支持仿真、虚拟调试和离线编程，模块化授权和原生中文界面把上手门槛压了下来。对半导体厂最直接的用处，是能在设备进场前以1:1复刻产线，先把FOUP流转、多机协同、基板上下料完整仿真一遍，测完节拍、查完干涉，再把程序一键下发到真机。调试这件事，就这样挪到了设备进产线之前。
库卡具身智能如何落地半导体制造
有了上层大脑，还需要实体硬件完成产线端的实际作业，库卡针对半导体制造的不同工况，搭建起分层的具身智能产品矩阵。

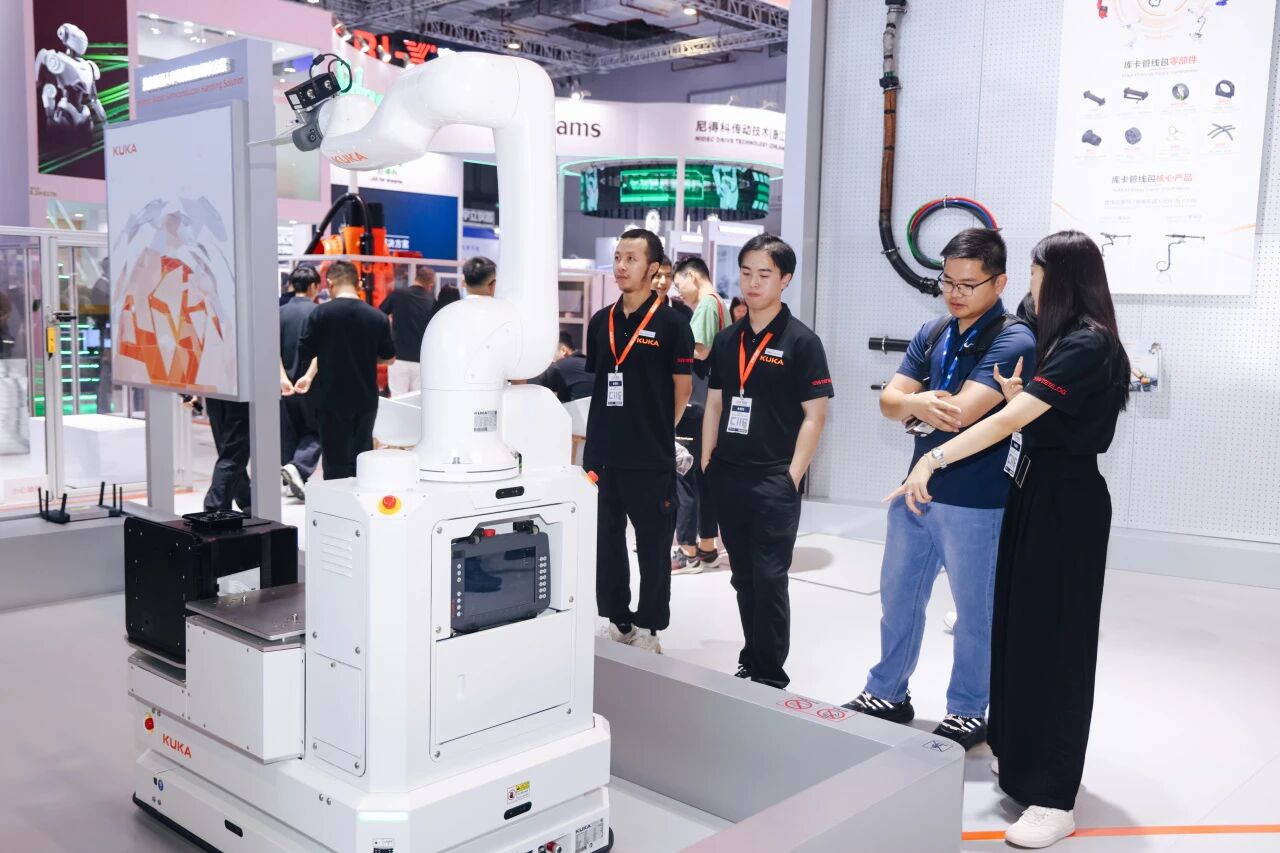

在晶圆流转环节，KMR iisy CR是一款通过弗劳恩霍夫研究所认证、符合ISO 3级洁净室标准的移动协作机器人。其六轴采用自研特殊密封件，颗粒排放极低，整体满足静电防护要求；夹爪为库卡专利的低摩擦设计，专用于洁净室内的FOUP取放。需要特别注意的是，该机型采用感应式无线充电，并通过"过程中充电"技术在作业的同时完成补能，实现零接触、零颗粒与零停机。搭配SEMI E82/E84标准接口，KMR iisy CR可直接接入晶圆厂现有物料控制系统，移动平台由AI车队管理软件统一调度，用于晶圆盒的自动转运与工位间物料流转。
面对大尺寸基板、钙钛矿光伏、显示面板的重载上下料，KR210 R2700‑2 CR洁净大负载机械臂同样达到ISO3洁净等级，额定负载210公斤，重复定位精度达到±0.05毫米，依靠六维力控实现柔顺接触，降低大基板磕碰划伤风险。

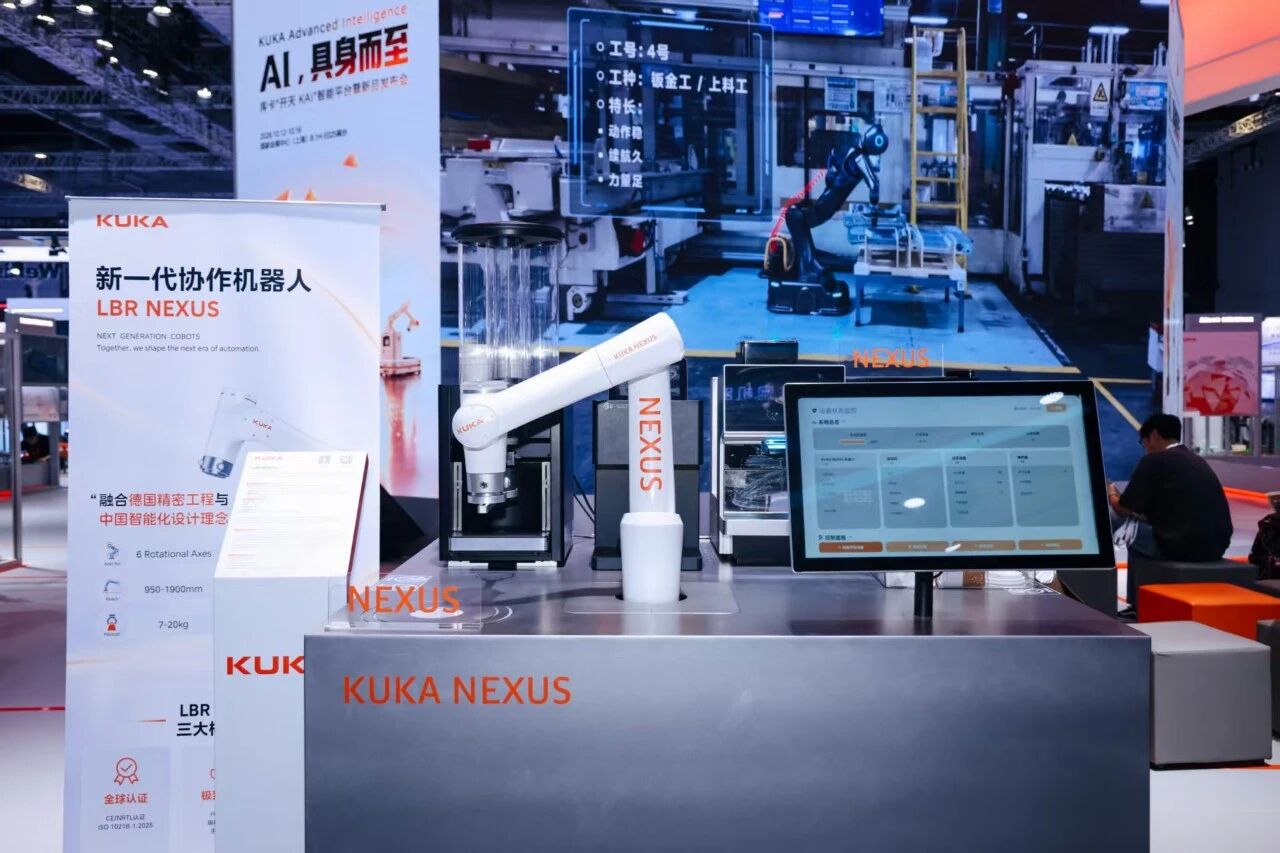

在洁净室内部这样的精密操作场景中，Agilus-3桌面型机器人具备IP67防护、ISO Class5洁净等级，适合精密操作； LBR NEXUS协作机器人用于人机共线场景，承担小件装配、PCB检测等工作。

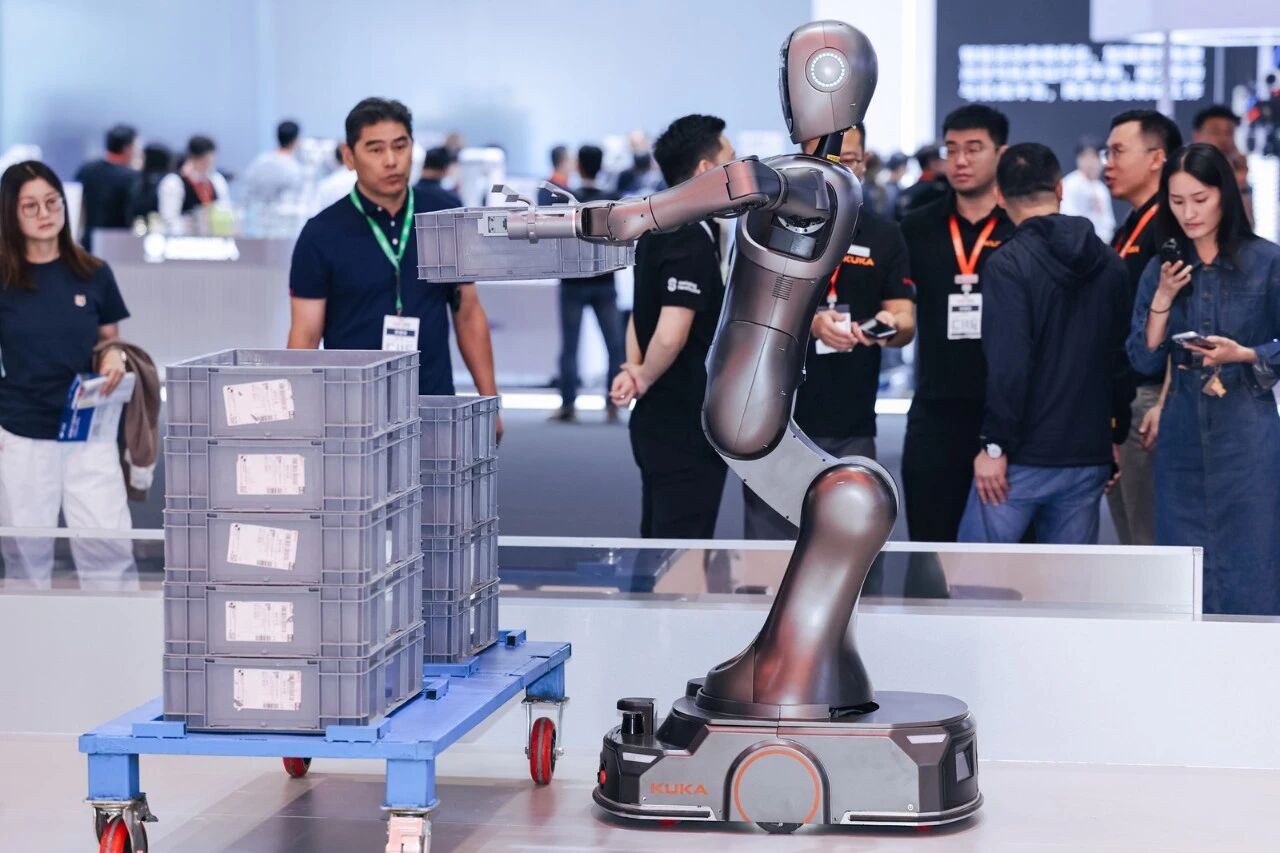

在成熟机型之外，MIRO美罗轮式双臂人形机器人代表了库卡的技术储备。该机型整机21自由度，具备亚毫米级末端操作精度，搭载9毫米超薄自研六维力传感器，已通过15000小时寿命、百万次满载耐久、上千次碰撞恢复的工业级测试，并在多个家电工厂完成巡检、料箱搬运、钣金上料、工具操作等工程试点，具备向半导体非晶圆接触类半结构化任务迁移的潜力。
这些具身智能产品各有分工，但它们的价值，最终取决于与上层系统如何整合，以及库卡整体打算以怎样的方式进入半导体制造产业。
渐进式落地的产业路径
在搭建起统一AI决策大脑、数字仿真底座，同时配齐分层硬件执行矩阵之后，库卡顺势输出面向半导体制造的完整解决方案，形成一套从虚拟验证到物理执行的闭环体系。
从整体布局看，库卡并未以人形机器人直接替代现有洁净物流设备，而是以KMR iisy CR、KR210等已商业化的洁净机器人，搭建半结构化场景的技术底座，再通过“开天 KAI”智能平台与数字仿真软件，将上层系统与硬件执行串联成闭环。这种方式强调了循序渐进的节奏，使企业能够分阶段投入、分场景验证。
当然，具身智能要真正大规模走进半导体洁净工厂，还有不少硬骨头要啃。具身智能产品还要通过低释气、ESD、颗粒管控等全套洁净认证，硬件结构、传感器、材料都需要重新设计；还得兼容SEMI、MES这些既有系统，守住"人在回路"的工艺安全底线。这些门槛也是库卡为了实现“开天辟地”这一理念需要时间沉淀的环节。
库卡的这套布局到底吃没吃透半导体制造的工艺逻辑，最终要交给产业客户来回答。但可以确认的是，当一家全球机器人领军企业以"平台＋硬件＋智能体"的架构回应半导体制造的自动化需求时，行业所经历的不只是设备的更新，更是生产逻辑本身的重构。
结语
半导体制造行业的智能化升级，并非追求概念上的技术跃迁，而是要立足产线真实痛点，平衡现有成熟生产体系与前沿技术探索。库卡全栈解决方案，正是依托大模型底座、多形态硬件、上层调度平台与数字仿真能力，构建起一套兼顾当下生产刚需与未来场景探索的完整技术体系。
放眼产业未来，半导体制造环节中硬件洁净改造、产线系统集成以及长期工况的数据积累，将决定具身智能究竟能在多大程度上走进洁净工厂，这也将是未来库卡具身AI与晶圆、封测产业需要共同完成的产业课题。
